磁悬浮自动门电锁怎么接线：断电解锁、门禁联动与调试核对

磁悬浮自动门的电锁，装错比装不上更麻烦。锁体固定好只是开始，真正决定这套门能不能长期稳定运行的，是接线：电源怎么配、门禁控制器接常开还是常闭、锁和门机的动作谁先谁后、断电时门该开还是该锁。这几件事只要有一样接反，轻则刷卡不开门，重则门机推着锁死的门扇硬走，把门机和锁一起拖坏。下面按一只断电解锁型磁悬浮门专用磁力电锁的实物，把接线、联动、调试和验收逐项拆开讲。现场接线拿不准，拨 13271597000，把锁体铭牌、控制器型号和门机接线图说清楚，郑州本地的安装师傅可以直接给判断。

一、先分清锁型：断电解锁和断电闭锁不是一回事

电锁的接线方式，先看的不是线，而是锁型。常见两类：一类通电吸合上锁、断电自动释放，叫断电解锁，也叫断电开锁；另一类通电释放、断电保持锁止，叫断电闭锁。两者的控制逻辑正好相反，接线端子接法也不同，买错或者接错，调试时会出现"刷卡能开、停电打不开"或者"一停电门就敞着"的情况。

磁悬浮自动门上用的磁力电锁，多数属于断电解锁型。本文这只锁的产品标注里明确写了"断电解锁"，也就是断电后锁体释放、门扇可以推开。这个特性对疏散通道是必要的：火灾报警切断电源时，门必须能开。反过来，如果场所对防盗要求高于疏散要求，选了断电闭锁型，就必须另外配机械解锁或应急电源，并且提前和消防方案对齐，不能等验收时才发现冲突。

二、接线端子怎么认：先看铭牌，再看线色

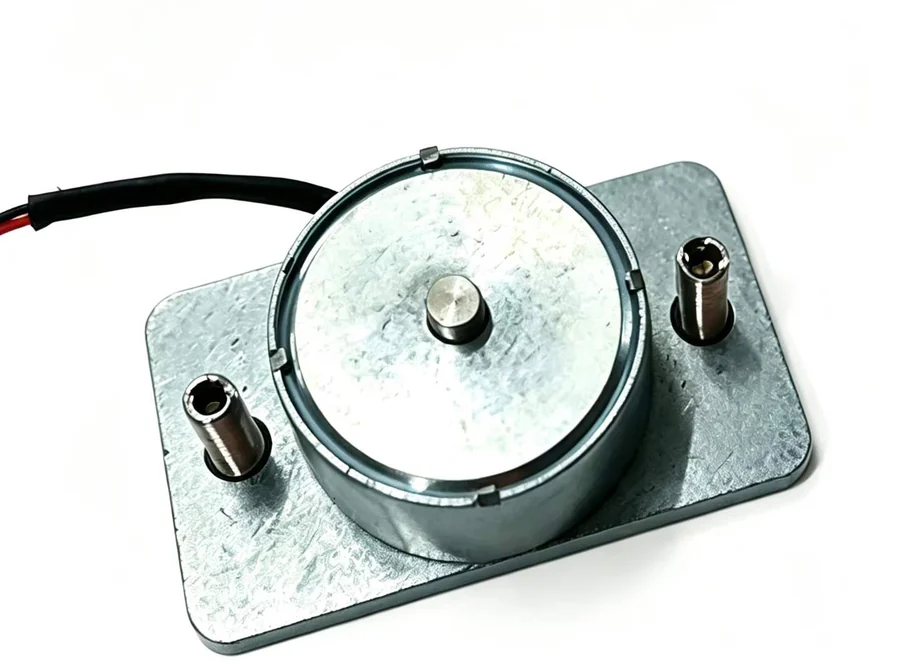

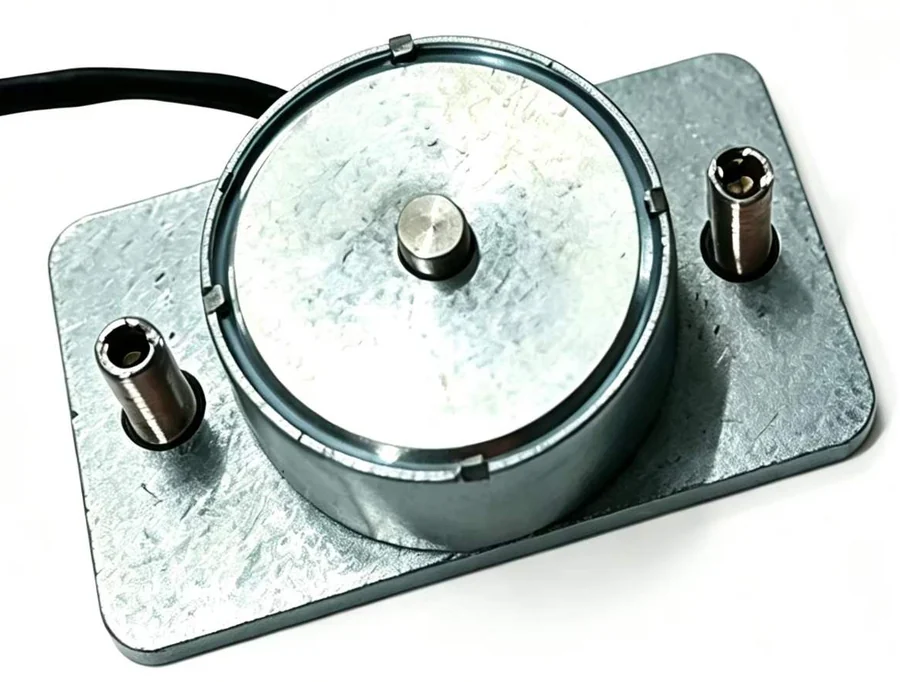

这只锁引出的是红黑两芯线，常见标注是红正黑负，但线色只能当参考，不能当依据。不同批次、不同厂家的线色定义可能调整，接反的后果是锁体不动作，严重的会烧控制器输出。正确顺序是三步：先看锁体或线缆上的标识，再对照随货接线图确认每根线的功能，最后用万用表测电压和正负，确认无误再通电。

如果锁体带锁状态输出或者门磁反馈，线数会多于两芯，常见是四芯或五芯。这类线的功能必须按说明书逐根对应，不能按颜色猜。带状态输出的好处是控制器能知道锁到底有没有上锁，而不只是发出过指令。锁体本身的结构与断电状态判断，可以对照磁悬浮自动门专用电锁的锁止方式与断电状态核对一起看，先确认锁型，再谈接线。

三、电源怎么配：电压、电流和线径要一起算

电锁的电压与额定电流以铭牌为准，常见是十二伏或二十四伏直流。选电源不能只看电压对得上，还要看电流余量。锁体吸合瞬间的电流通常高于稳态值，电源功率留得太紧，会出现吸合无力或者反复吸放。多把锁共用一个电源时，要把各路电流相加再留余量。

线径要按电流和线路长度算压降。线路短、电流小的时候，零点五到零点七五平方毫米的护套线可以应付；线路拉长以后，同样的线径末端电压会明显下降，表现就是锁吸不牢、门禁指示灯变暗。这类问题不要靠调高电源电压去补，先按铭牌电流、线路长度和允许压降重新核算线径。开关电源的选型、接线与散热，可参考磁悬浮门专用长条开关电源选型、接线与散热核对。

还有一条容易被忽略：电锁尽量不要和门机共用一个电源回路。门机启动瞬间电流较大，会把线路电压拉低，电锁可能跟着抖动或者误释放。条件允许时给电锁单独供电；至少也要从电源端单独引一路，并且不与门机动力线同管敷设。

四、和门禁控制器怎么接：常开常闭别弄反

门禁控制器的输出分两类：继电器干接点和带源输出。断电解锁型电锁通常接在继电器的常闭回路上，平时回路闭合、锁体通电上锁；刷卡或按开门按钮时，继电器动作断开回路，锁体释放。如果接到常开回路上，逻辑正好相反，平时不通电，需要开门时才通电，这与断电解锁型的工作方式对不上。

接线前先确认三件事：控制器输出是干接点还是带源、输出容量能不能带得动锁体、是否需要外接继电器扩容。带源输出直接驱动锁体时，要注意电压是否匹配；干接点只负责通断，锁体供电要另走电源。控制器各接线分区的功能与保护，可对照磁悬浮自动门控制器主控板接线分区与保护功能核对。如果现场用遥控或无线模块做辅助开门，按键功能与接线方式看磁悬浮自动门无线遥控套装的按键功能与接线。

五、和门机怎么联动：解锁在前，开门在后

电锁和门机的动作顺序，是整套系统里最容易接错的一环。正确顺序是：身份验证通过，控制器先给电锁断电释放，确认锁体动作后，再给门机开门信号；门机完成开门。关门时顺序反过来：门机把门扇带到关闭位，门磁确认到位，延时一段时间后再给电锁通电上锁。

顺序接反会出什么问题？门机先动、锁还没释放，电机就是在推一扇被锁住的门。轻则过流保护停机，重则拉坏吊轮、轨道或者锁体。反过来，门还没关到位就上锁，锁舌会顶在门框上反复撞击，寿命会明显缩短。联动延时通常设几百毫秒，具体数值按门机型号和门扇重量调，不能照搬别人的参数。

门机侧一般提供外接开门信号的干接点端子，接线位置以门机说明书为准。门机与门体的配合关系，可参考磁悬浮自动门定子驱动总成结构与预埋安装核对，先把驱动部分装对，再谈联动。现场联动顺序拿不准，拨 13271597000 把门机与控制器型号报过来，可以按接线图核对先后顺序。

六、门磁与状态反馈：锁了不等于关好了

门磁检测的是门扇位置，电锁反馈的是锁止状态，两者不是一回事。门关到位但锁没吸合，门磁会显示关闭；锁吸合了但门扇有缝隙，门磁可能仍显示未关。对开双扇的门，两侧都要检测，只装一侧会出现"一扇关好、另一扇虚掩"却显示正常的假象。

如果控制器支持锁状态输入，建议把锁状态和门磁都接进去，逻辑上做成"门磁到位且锁已上锁"才算闭锁完成。这样后期排查也方便：是门没关、还是锁没吸、还是控制器没收到信号，一眼能分清。故障判断的通用顺序，可对照磁悬浮自动门常见故障与排查。

七、消防与应急：强切和手动释放都要能落地

断电解锁型电锁在火灾联动时，通常由消防系统提供一组信号切断锁电源，锁体释放、门扇可推开。接线时要把这组联动信号纳入锁电源回路，而不是只做到门禁控制器里。联动逻辑、复位顺序和是否需要延时，要和消防施工方书面确认，避免两边理解不一致。

除了消防强切，还要考虑日常停电和故障。断电解锁型在断电后本身就能推开，但推力大小与门扇重量有关，验收时要实际推一次；断电闭锁型则必须配机械解锁装置或应急电源。无论哪种方案，解锁方式和操作位置都要在现场标识清楚，并写进交接资料。交接要交哪些内容，可参考自动门交接要交什么。消防强切与门禁联动的接口方案，也可以拨 13271597000 先跟安装师傅过一遍再施工。

八、施工顺序与防干扰：六步做完再通电

接线施工建议按固定顺序走，减少返工。先断电并验电，确认门机与门禁两路电源都已断开；第二步固定锁体与吸板，先确保机械对位，再谈接线；第三步穿线，强弱电分管，信号线与动力线分开；第四步按图接线，每根线做好标识；第五步检查绝缘与接地，确认没有短路和虚接；第六步分段送电，先给控制器，再给锁体，最后给门机。

防干扰主要做两件事：信号线用屏蔽线并单端接地，线缆不与门机动力线同管。门头位置容易积灰受潮，接头要做防水处理，线缆留出适当余量，避免门体运行反复拉扯。安装工艺的通用核验点，可对照自动感应门工艺看什么。

九、调试与验收：九项现场实测

接线完成不等于系统可用。下面九项都能在现场测，逐项打勾再交付。

整樘门的验收方法可以参照磁悬浮自动门怎么验收里的六项实测清单，电锁部分再叠加上面九项。防夹功能与电锁是两套独立保护，测试方法见自动门防夹怎么测试。安装前的现场条件确认，可对照磁悬浮自动门安装前必须确认的 6 件事。

十、常见故障对照

常见问题

电锁的红线黑线是不是红正黑负？

常见产品按红正黑负标注，但不能只凭线色接线。不同批次的线色定义可能不同，接错可能烧毁锁体或控制器。正确做法是先看锁体铭牌、线缆标识和随货接线图，再用万用表确认正负与电压，确认无误后通电。

电锁能不能和门机共用一个电源？

不建议长期共用。门机启动瞬间电流较大，会把同一条线路的电压拉低，电锁可能出现抖动、误释放或者吸合不牢。条件允许时单独供电，或者至少从电源端单独引一路，不与门机动力线同管。

断电解锁和断电闭锁怎么选？

看疏散要求和防盗要求哪个优先。断电解锁在停电时门可以推开，适合疏散通道；断电闭锁在停电时保持锁止，适合防盗要求高的库房或设备间，但必须配套应急解锁方案，并与消防方案一并确认。

门禁控制器该接常开还是常闭？

断电解锁型电锁通常接控制器的常闭回路，平时通电上锁，刷卡或按开门按钮时断开回路释放。具体端子以控制器说明书为准，接线前先确认输出类型是继电器干接点还是带源输出，两者接法不同。

为什么刷卡以后门机不动？

先分清是锁没开还是门机没收到信号。听锁体是否有释放声，看控制器指示灯是否动作。常见原因是门机外接开门端子没接、联动延时设置过长，或者控制器只驱动了锁没有给门机信号。按解锁在先、开门在后的顺序排查。

磁力锁吸不住门扇怎么办？

先查供电电压和电流是否达到铭牌要求，再查锁体与吸板的贴合间隙。间隙过大、门扇下垂、安装面不平行都会导致吸力不足。不要用加大电压的方式强行吸附，先解决机械对位和供电两件事。

消防联动要怎么接？

断电解锁型电锁在火灾报警联动时切断锁电源即可释放，通常由消防系统提供一组联动信号控制锁电源回路。接口方式、联动逻辑和复位顺序要与消防施工方书面确认，并在验收时做实际强切测试，不能只看图纸。

电锁的线用多粗，能拉多远？

按锁的额定电流和线路长度算压降。距离短、电流小时零点五到零点七五平方毫米的护套线可以用；距离拉长要加粗线径，否则末端电压不足会吸合无力。具体截面按铭牌电流、线路长度和允许压降核算，不建议凭经验拍板。

停电以后怎么手动开门？

断电解锁型电锁在断电后本身就会释放，门扇可以推开。如果是断电闭锁型，必须配机械解锁装置或应急电源。无论哪种，验收时都要做断电实测，确认推力、操作方式和标识位置，并把方法写进交接资料。

电锁接线说到底就四件事：锁型先确认，电源单独配，门禁接对常闭回路，联动保持解锁在前、上锁在后。顺序对了，后面调试会顺很多；顺序错了，再多调试也压不住故障。需要按现场条件核对配置，拨 13271597000，把锁体铭牌、控制器型号和门机接线图一起发过来。想先了解整条磁悬浮产品线，可以看德恩科磁悬浮自动门品牌、技术、产品线与选购全解。
