磁悬浮自动门控制器主控板怎么核对：接线分区与保护功能

控制器负责把感应器、按钮、遥控和门禁的信号转成直线电机的运行指令，并在运行中持续监控电流、位置与状态。核对时先看接线分区是否清晰、强电与信号是否分开走线，再看它支持哪些触发方式、具备哪些保护和状态反馈，而不是只看板子大小。

控制器在门机链路里处在什么位置

磁悬浮自动门的运行链路可以概括为：触发信号进入控制器，控制器驱动直线电机定子，定子与动子之间形成磁场带动门扇，门扇位置与状态再反馈回控制器。控制器是这条链路的调度中心。

• 接收触发：感应器、按钮、遥控接收器、门禁或消防信号；
• 驱动输出：按设定曲线给直线电机供电，控制启停与速度；
• 状态监控：电流、位置、遇阻与故障指示；
• 对外反馈：干接点、状态灯或通讯接口。

这条链路上的任何一环出问题，都会表现为门不动或动作异常。因此排查时先分清是触发信号没进来、控制器没输出，还是机械部分有阻力，判断方向会清晰很多。

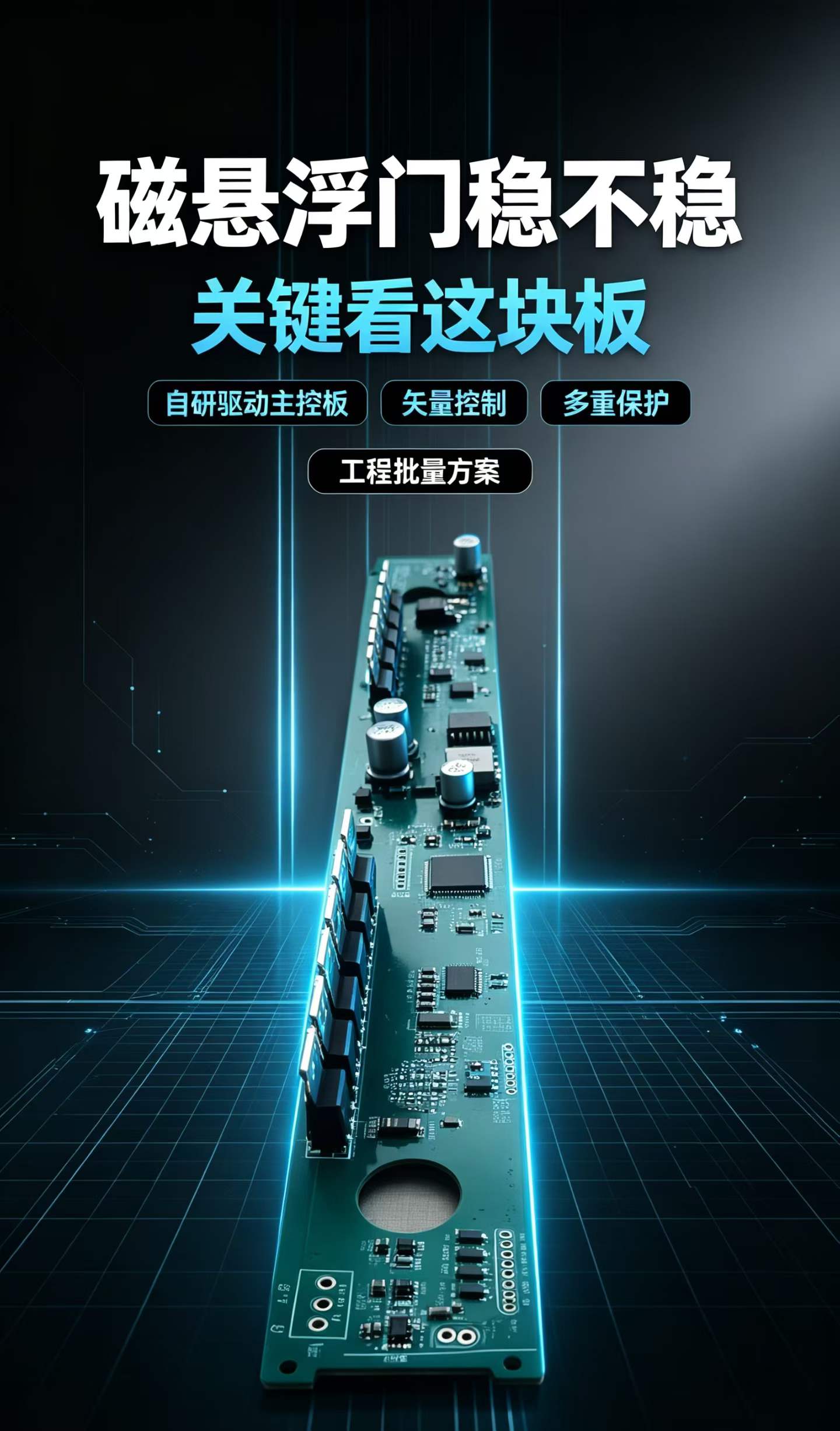

从实物看主控板的接线分区

拿到一块主控板，可以先按分区看，而不是先看芯片型号。分区清晰的主控板，接线和排障都更方便。

强电与弱电分开走线、分开固定，是减少感应器误触发和通讯干扰的常用做法。不要把信号线与电机线捆在同一束，尤其在门机盒内空间较小时，更要注意走线路径。

主控板要确认的六项功能

宣传物料上常见的控制方式与保护功能，都可以翻译成可以核对的问题。下面六项建议在选型阶段逐条确认，并在调试时逐条验证。

这几项与使用体验和安全边界直接相关。选型时把要求写清楚，验收时逐项测试并记录，比只看产品页描述更有依据。

行程学习与调试顺序

控制器安装完成后，调试通常会经历供电核对、触发确认、行程学习和保护测试几个步骤。顺序固定下来，可以避免反复返工。

1. 核对供电：电压、线径与保护开关是否与门机要求一致；
2. 确认触发：感应器、按钮、遥控、门禁分别是否正常触发；
3. 学习行程：按说明书完成行程学习，记录开门与关门位置；
4. 检查保护：逐一测试遇阻、防夹与断电状态；
5. 留档参数：把关键参数与调整内容写进验收资料。

行程学习要在机械部分调整完成后进行。如果轨道未找平、吊挂间隙偏大就先学习行程，后面机械一调整，参数就要重新做一遍。

与门禁、消防、遥控的接口关系

同一台门机往往同时接入多种触发方式，调试时要明确优先级。有消防要求的场所，消防信号的优先级通常高于人工指令，具体做法应按项目设计和规范执行。遇到接口定义不清楚的情况，可以拨打 13271597000 说明门机型号与需要的联动方式，先确认端子定义再接线。

故障提示与排查顺序

控制器出现异常时，先读提示再动手，能少换不少部件。常见顺序是：看指示状态与故障提示，再检查供电与接线紧固，随后按说明书故障对照表排查，最后才考虑更换元件。

• 门完全不动：先确认是否有触发信号，再查控制器输出；
• 动作断续：检查接线端子是否松动、供电是否稳定；
• 频繁触发保护：检查是否有机械阻力、气隙是否异常；
• 状态反馈异常：核对干接点接线与楼宇系统侧的接收设置。

把每次故障的现象、处理方式和结果记录在维护台账里，对判断是偶发问题还是逐步劣化很有帮助。高频使用的门体，这类记录能帮助提前安排检修。

参数设置要记录哪些内容

控制器调试完成后，参数是否记录，直接决定后续维护的效率。门机运行正常时没人关心参数，一旦需要更换控制器或恢复出厂设置，没有记录就要从头试一遍。

把这些内容打印一份贴在门机盒内侧，或拍照存入项目资料，都是成本很低的做法。多台门机使用同一型号控制器时，还可以把参数整理成统一模板，减少每台单独调试的时间。

参数调整建议一次只改一项，改完立即测试并记录结果。同时改多项时，一旦出现问题会很难判断是哪一项造成的，反而拖长调试时间。

与门机功率的匹配怎么核对

控制器与门机的匹配，主要体现在驱动能力与保护配合上。核对不复杂，但需要在选型阶段确认，而不是等到现场发现动作无力再回头找原因。

• 输出能力是否覆盖门机运行所需的电流范围；
• 连续运行时的散热条件是否满足实际通行频次；
• 保护参数能否覆盖可能出现的异常阻力；
• 多扇联动时是否需要更高规格的控制器或分机方案。

通行频次较高的场所，例如商场、医院与办公楼，连续运行时间比家用场景长得多。这类项目在选型时把日均通行次数说清楚，可以让控制器与门机的配置更有针对性。

交付资料要留什么

门机交付时，除了调试完成这一结果，资料同样是验收的一部分。资料齐全，后续维修、改造和交接都会顺畅很多。

1. 留存控制器型号、编号与参数记录；
2. 留存接线照片与端子对应说明；
3. 留存触发方式清单，注明各接口位置；
4. 留存断电状态与手动开启方式的实测结果；
5. 留存调试日期与调试人员信息。

这些资料建议与门体、门机的质保资料放在一起。需要时能直接找到，比事后翻聊天记录或凭记忆回忆可靠得多。需要按项目整理控制器参数模板时，可拨打 13271597000 说明门机型号与通行频次，也可致电 13271597000 获取参数核对要点。

验收时的速查清单

控制器相关的验收项目不多，但比较分散。整理成一张清单逐项打勾，可以避免漏项，也方便交接给运维人员。

验收过程中发现的每一项问题，建议当场记录并注明处理方式与复测结果。这样交付时不会出现口头承诺与实际情况不一致的情况。

对运维人员来说，需要掌握的内容主要是三件事：怎么判断门机是否正常、出现提示时先查什么、什么情况下需要联系专业服务。把这三件事写在交付说明里，日常使用会顺畅很多。

多台门机统一配置的做法

一个项目安装多台磁悬浮自动门时，控制器配置是否统一，会直接影响后期维护。统一配置的好处不是省事，而是让故障判断有可比性。

比较实用的做法是：同一批门机选用同型号控制器，参数按门重与开启方式分成两到三类模板，并在每台门机的资料里注明属于哪一类。这样出现异常时，可以先与同类门机对比，再决定处理方向。

同时接入楼宇系统的项目，建议在调试阶段就统一信号命名与点位表，避免后期点位对不上。点位表更新后及时同步给运维人员，可以减少很多沟通成本，需要时也可拨打 13271597000 协助梳理接口清单。

安全提示：涉及电气、消防和疏散边界的内容，应以项目设计文件、产品说明书和适用规范为准。电气作业应由具备资质的人员完成。
