磁悬浮门专用长条开关电源是门机的供电单元，细长的机身设计是为了嵌入门梁或控制盒内。它把市电转成门机需要的直流电压，向控制器以及电锁等设备供电。核对时看输入电压范围与输出规格、安装位置与散热通风、端子接线方式，以及整条供电回路的保护配置。
长条电源为什么做成细长机身
磁悬浮门机的安装空间多集中在门梁上方，常规方形电源不容易放进去。长条电源把机身拉长压薄，便于沿门梁方向布置。
- 占用高度小，适合暗藏安装；
- 长度方向可沿门梁排布，布线整齐；
- 接线端子集中在一端，便于检修；
- 与门机共用检修口，减少额外开孔。
这种形态上的调整带来的是安装便利，但也要求在方案阶段就确认安装位置与检修空间，避免装好之后无法接线。
从实物看结构与端子

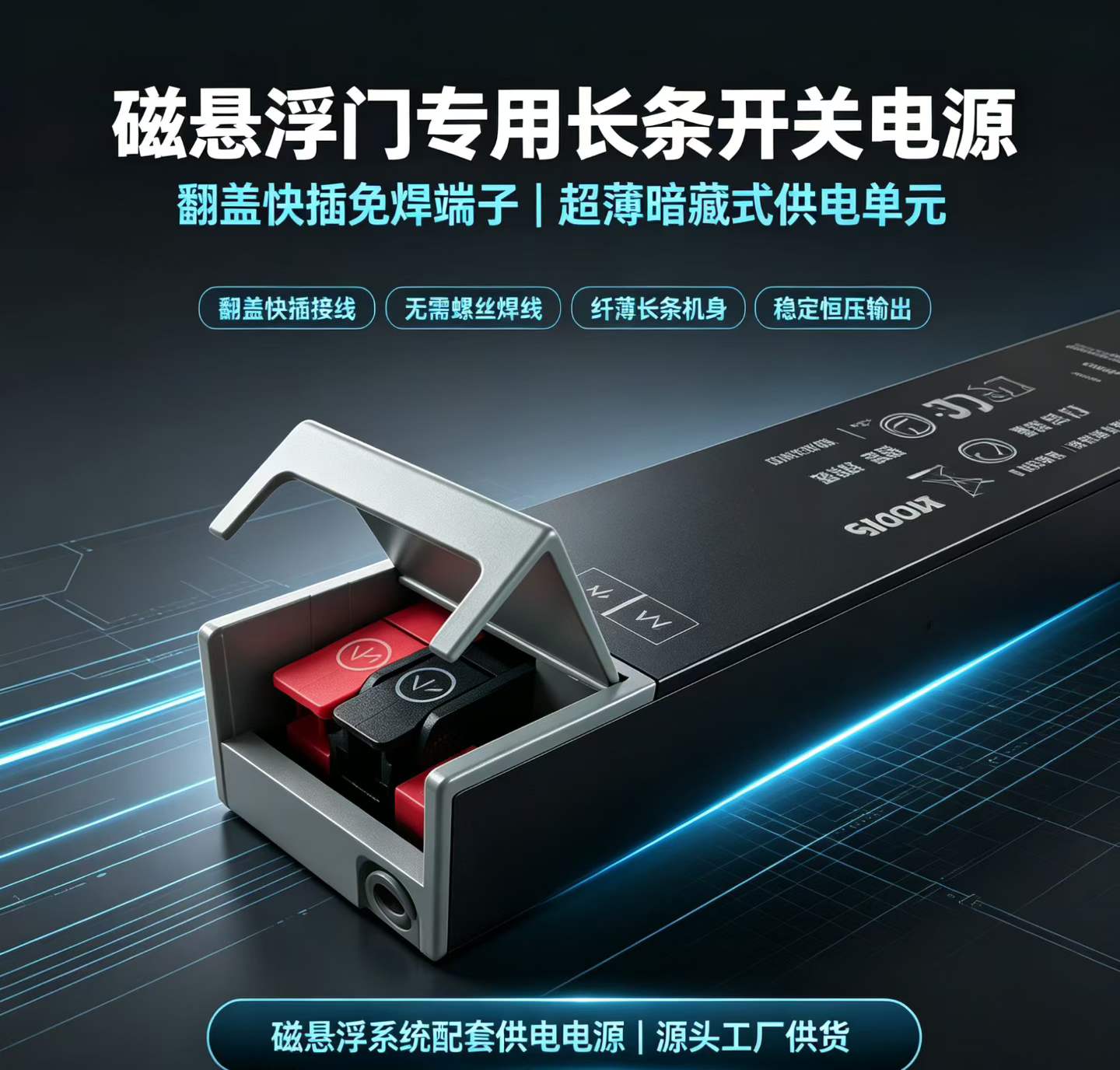

上图是磁悬浮门专用长条开关电源。观察时可以按四个部分理解它的作用。
| 翻盖端子 | 打开盖板即可接线，属于压接或快插式结构。 |
|---|---|
| 接线区 | 输入与输出分色区分，按标识对应接线。 |
| 机身标识 | 标注输入输出范围与相关标识，是核对依据。 |
| 细长机身 | 便于嵌入窄空间并沿门梁布置。 |
检查时留意机身有无磕碰变形、端子盖是否完好、标识是否清晰。电源属于电气部件，外观损伤不影响外观判断，但可能影响内部元器件。
输入输出怎么核对
电源的核对从输入输出开始。这两项确认清楚，后续接线与测试才有依据。
| 输入电压 | 确认现场电压与频率在允许范围内。 |
|---|---|
| 输出规格 | 输出电压与电流要与控制器和电锁的需求匹配。 |
| 功率余量 | 按实际负载留出一定余量，避免长期满载运行。 |
| 接线方式 | 按说明书使用对应端子，避免压接不实。 |
输出规格与门机不匹配时，常见表现是门机运行无力或电源频繁保护。遇到这类情况，先核对规格再检查接线。
功率余量怎么估算
功率余量的作用是为启动瞬间与长期运行留出空间。估算时需要把同一个电源供电的所有设备都算进去。
- 控制器自身的功耗；
- 门机运行时的输出需求；
- 电锁等附件的功耗；
- 启动瞬间的电流变化。
把这几项相加后再留出余量，比只按门机铭牌估算更接近实际。多台门机共用一个电源时，还要考虑是否同时运行。
保护功能有哪些
| 过流保护 | 输出电流异常时限制或切断输出。 |
|---|---|
| 过压保护 | 输出电压异常时保护后端设备。 |
| 短路保护 | 输出短路时避免持续输出。 |
| 温度保护 | 内部温度过高时降低输出或停止工作。 |
这些保护属于基础配置。选型时可以对照产品说明逐项确认，并在通电测试阶段观察保护后的提示与恢复方式。
安装位置与散热
- 安装在干燥、通风、便于检修的位置；
- 避免被保温材料或装饰板完全封闭；
- 与发热部件保持距离，避免温升叠加；
- 固定牢靠，防止运行振动导致接触不良。
散热条件对电源寿命影响比较直接。暗藏安装时建议在检修口附近留出通风路径，便于热量散出。
接线步骤与安全要点
接线属于电气作业，应由具备资质的人员操作。步骤上按顺序执行，可以减少返工与风险。
- 断电并确认无电压后再操作；
- 按标识区分输入端与输出端；
- 压接端子并检查无铜丝外露；
- 确认接地连接可靠；
- 通电前再次检查接线并测量输出。
翻盖端子便于接线，但也要注意压接质量。线芯没有完全压入或压接过松，都可能在长期振动中形成接触不良。
与其他电气部件的配合
| 与控制器 | 输出规格需满足控制器要求。 |
|---|---|
| 与电锁 | 如由同一电源供电，需要计入其功耗。 |
| 与保护开关 | 输入侧应配置合适的保护开关。 |
| 与线缆 | 线径按负载与距离确定，避免压降过大。 |
把这些关系在电气设计中一并考虑，现场接线与验收都会更顺畅。多台设备共用电源时，建议在图纸上标注每路负载。
通电测试与验收
| 输入检查 | 电压与频率符合要求，接线正确。 |
|---|---|
| 输出测量 | 空载与带载输出在允许范围内。 |
| 带载运行 | 门机运行时输出稳定，无异常波动。 |
| 温升观察 | 连续运行后温升处于合理范围。 |
| 记录 | 型号、参数与测试结果留存。 |
通电测试建议分阶段进行：先空载测量，再带载运行。分阶段测试更容易判断问题是出现在电源本身还是后端设备。
停电与后备电源
停电时门机的状态与是否配置后备电源有关。有通行或安全要求的场所，需要按项目设计确定方案。
- 未配置后备电源时，按断电状态处理；
- 配置后备电源时，需确认续航时间与切换方式；
- 后备电源同样需要纳入定期检查；
- 断电与应急方式应写入使用说明。
后备电源的容量与门机功耗、通行频次有关，需要按实际需求估算，不宜凭经验直接选型。
维护重点与检查周期
- 检查端子压接与固定状态；
- 检查通风散热条件是否被遮挡；
- 观察运行时的温升与输出稳定性；
- 检查线缆绝缘与固定情况；
- 记录检查日期与处理内容。
首次检查建议安排在交付后一至两个月，之后按季度或按通行量调整频率。高频场所相应缩短间隔，效果更明显。
使用环境的影响
| 潮湿环境 | 关注防护与凝露，避免安装位置积水。 |
|---|---|
| 洁净场所 | 关注清洁方式与散热通道是否被遮挡。 |
| 高粉尘环境 | 避免粉尘进入端子与散热孔。 |
| 半户外 | 需要按防护要求选择安装方式与防护箱。 |
电源属于对散热与防护都比较敏感的部件。把使用环境写进询价单，配置建议会更贴近实际。
常见故障与排查
| 无输出 | 先查输入电压与保护开关，再查端子压接。 |
|---|---|
| 输出偏低 | 检查负载是否超出能力范围与线径是否足够。 |
| 频繁保护 | 检查后端设备是否存在异常负载。 |
| 运行发热明显 | 检查散热条件与功率余量是否足够。 |
排查时先断电再操作，并按顺序确认。涉及电气部分的问题，建议由具备资质的人员处理。
常见误解与判断建议
| 误以为能用普通电源替代 | 需在参数与保护配置一致的前提下评估，并考虑安装空间。 |
|---|---|
| 误以为电源不需要维护 | 端子、散热与线缆都属于定期检查内容。 |
| 误以为功率越大越好 | 与负载匹配并留出合理余量更合适。 |
| 误以为发热属于故障 | 运行中有一定温升属于正常，持续偏热才需要检查。 |
这些误解的共同点是只看单一因素。把电源放进门机与电气系统里考虑，判断会更准确。
采购时要说明的条件
| 门机信息 | 型号与门机数量，用于估算总功耗。 |
|---|---|
| 输入条件 | 现场电压与频率。 |
| 输出需求 | 控制器与附件所需电压与电流。 |
| 安装条件 | 安装空间、散热条件与检修位置。 |
这几项信息齐全，配置建议基本可以直接用于报价与施工准备。需要按项目条件核对电源配置时，可拨打 13271597000 说明门机型号与现场供电条件，也可致电 13271597000 确认输出规格与安装要求。
资料与记录留存
| 设备资料 | 型号、参数与合格证。 |
|---|---|
| 接线资料 | 端子对应说明与接线照片。 |
| 测试记录 | 空载与带载测量结果。 |
| 维护建议 | 检查周期与检查项目清单。 |
电源在门机系统中属于基础部件，资料齐全可以显著缩短后期排查时间。把这些内容与门机调试资料一并保存，维护时能直接对照。
安装位置的选择思路
长条电源的安装位置需要在方案阶段确定。位置选得合适，接线、散热与检修都会方便很多。
| 靠近出线口 | 缩短线缆长度，减少压降与布线难度。 |
|---|---|
| 通风条件 | 避免完全封闭，留出散热路径。 |
| 检修可达 | 位于检修口附近，便于测量与检查。 |
| 避开热源 | 与发热部件保持距离，避免温升叠加。 |
暗藏安装时，建议在图纸上标明电源位置与检修口位置，并在封板前完成接线与初步测量。封板后再接线，往往需要在成品饰面上开孔。
与项目进度的衔接
电源相关的工序与电气、装修两个专业都有交叉。把时间节点约定清楚，可以避免现场等待。
- 布线阶段：预留电源位置与线缆走向；
- 封板之前：完成接线与初步通电测量；
- 调试阶段：带载运行并记录测量结果；
- 交付阶段：把接线照片与测试数据归档。
这几个节点固定下来，电源部分基本不会成为影响工期的环节。需要按项目进度安排安装与测试时，可拨打 13271597000 说明现场条件与时间要求。
安全提示：电气接线与检修应由具备资质的人员完成。涉及防护等级、供电与安全边界的判断，应以项目设计文件、产品说明书和适用规范为准。
常见问题
长条电源可以用普通开关电源替代吗？
在参数与保护配置一致的前提下可以评估替代，但要注意安装空间、散热条件与接线方式是否满足，且不应影响原有保护。
电源发热属于正常吗？
运行中有一定温升属于正常，但应保持稳定。持续偏热需要检查负载情况、通风条件与功率余量是否足够，必要时测量带载时的实际电压与电流再判断。
一定要单独配电源吗？
取决于门机配置。部分门机自带供电单元，部分按项目单独配置，应以产品说明与项目设计要求为准，并在图纸中标注供电范围。
翻盖端子接线有什么好处？
不需要焊接，压接或快插即可完成接线，安装与检修都更方便，也便于日常检查端子状态。接线完成后建议轻轻拉动线缆确认压接牢固，再合上端盖。
电源可以装在户外吗？
一般需要安装在符合防护要求的箱体内，户外配置应按项目条件核定，并注意防雨与防潮。
输出线可以加长吗？
可以，但要考虑线径与压降。过长或过细会影响门机正常工作，需要重新核算线径，并尽量走直线少打弯。
停电后门会怎样？
取决于是否配置后备电源。未配置时按断电状态处理，有要求时应按项目设计增加后备电源与切换方案。
多台门机可以共用一台电源吗？
需要核算总电流与同时运行的情况。按门机分别配置通常更便于检修与故障隔离，具体按项目设计确定。
相关资料与下一步
- 磁悬浮自动门控制器主控板接线与保护核对
- 磁悬浮自动门专用电锁锁止与断电核对
- 磁悬浮自动门定子驱动总成预埋核对
- 磁悬浮自动门厂家资料与选型入口
磁悬浮门专用长条开关电源的选型，核心是核对输入输出、留出功率余量，并安排好安装位置与散热检修条件。接线与测试按顺序执行，交付时把测量结果记录留存，后续维护会省很多时间。电气部分的操作应由具备资质的人员完成，涉及防护与供电边界时按项目设计文件执行。如果项目后期可能增加门禁或感应附件，建议在电气设计阶段预留一定余量与接线位置，避免后期改造时重新布线。需要按项目条件核对电源配置时，可拨打 13271597000 说明门机型号与现场供电条件，也可致电 13271597000 确认输出规格与安装要求。
