磁悬浮门控制器怎么核对型号与版本：别只凭照片下单

控制器换件不能凭一张照片下单。照片仅能确认板型与接口的可见布局，型号、硬件版本、固件版本与默认参数通常在丝印、铭牌或随机资料里。规范顺序是先凑齐型号、硬件版本、固件版本、端子定义与参数表这五项记录，再确认换件是否可用。

这张照片能确认什么

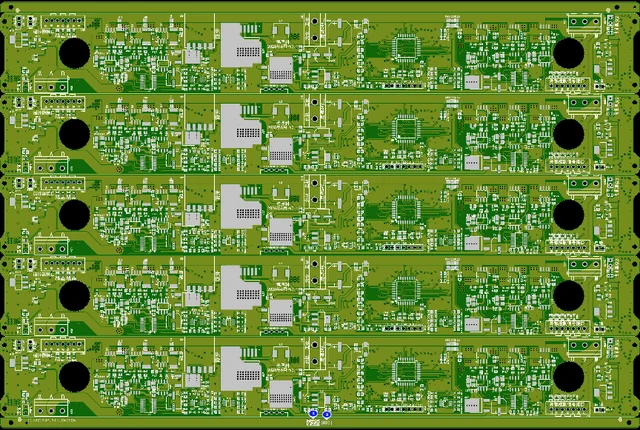

画面能确认的是生产形态：同一版设计的控制板以多拼方式连在一起，板面可见元件分区、接口座位置与定位孔。这类照片适合用来判断是否为同一版板型，也适合在与供货方沟通时描述外观特征。它不能替代版本核对，因为拼板照片上通常读不到逐个成品的丝印与版本标识。

把照片当成“板型参照”是可靠的；把它当成“型号依据”就会出错。型号与版本要以实物丝印、铭牌或随机资料为准。控制器与整机的配套关系可参考磁悬浮自动门机组怎么选，电机侧参数可参考磁悬浮自动门电机怎么选。

为什么不能凭照片下单

控制器换件最怕的是“外形一样但版本不同”。同一系列产品在迭代过程中，可能调整过端子定义、默认参数、可接入的外设范围或保护逻辑。这些差异通常不会体现在外观上，但会直接影响换件后能否直接使用。

凭照片下单还有两个风险：一是照片可能来自不同批次，元件布局相同但版本标识不同；二是照片无法反映固件版本，而固件版本与参数默认值直接相关。因此规范做法是先把版本信息抄下来，再讨论换件方案。

如果手头只有照片，可以先请对方同时提供丝印照片、铭牌照片与随机资料页，三项互相对照后再确认。需要协助判断时，可以拨打 13271597000 说明现有信息。

核对控制器要记五项

五项里缺任何一项，换件都有返工风险。建议把五项整理成一张表，连同照片一起存档。这张表在后续维护中的价值高于任何一次口头描述，也是判断“能不能直接换”的依据。

接口核对按这个顺序

顺序建议是：电源、电机输出、信号输入、安全与联动。电源部分确认电压、极性与容量；电机输出对应驱动侧接线；信号输入包括感应、按钮与门禁等触发源；安全与联动包括防夹、消防与断电释放相关回路。

顺序不能颠倒。先接信号再接电源，容易在调试时把接线问题误判为参数问题；先接安全回路再确认电源容量，可能在试运行阶段触发保护而找不到原因。每一步完成后记录实测结果，换件后按同一张表逐条复测。

接线前建议做一次断电核对：确认端子编号与接线图一致、线号标识清晰、屏蔽与接地按资料要求处理。这些属于基础工作，但直接决定后续调试是否顺利。需要核对具体端子定义时，可以拨打 13271597000。

换件时的三个动作

换件前先把旧控制器的参数逐项抄下来或导出。参数是调出来的，不是默认就合适的，指望新板默认值一致会让调试从零开始。

换件后先空载点动，确认方向、限位与停止逻辑，再接门体负载。空载阶段能发现大部分接线与参数问题，带着负载排查会同时面对机械与电气两个变量。

把新旧版本号、更换日期与参数对照写入设备档案。下一次维护时可以直接查到当时的配置，不必重新测量与试错。需要讨论换件方案时，可以拨打 13271597000 说明新旧版本信息。

参数与版本的关系

参数分为三类：与机械条件相关的（行程、速度、加减速），与安全相关的（防夹力、检测范围、保护动作），以及与接口相关的（输入方式、优先级、反馈）。版本迭代通常影响后两类的默认值，前一类往往仍需按现场复尺确定。

因此换件后的处理顺序建议是：先按资料恢复与接口、安全相关的默认值，再按现场条件调整机械相关参数，最后做一次完整行程与安全动作验证。这个顺序能减少参数互相干扰带来的反复调整。

参数调整记录建议同时写清调整原因。只记录数值，后续维护时不知道当时的现场条件，就无法判断这些数值是否仍然适用。

常见误区

误区一：只看型号不看版本。型号相同但版本不同时，端子定义与默认参数可能已经变化，按旧资料接线会出现难以定位的问题。

误区二：换件后直接带载试运行。带载试运行会同时引入机械变量，建议先空载确认逻辑，再加负载。

误区三：参数全部照抄。与接口和安全相关的参数可以按资料恢复，与机械条件相关的参数需按现场复核，直接照抄可能保留不再适用的设置。

误区四：不记录更换历史。多台设备使用同一型号时，没有更换记录就无法判断哪一台使用哪个版本，备件与远程支持都会变得困难。

交付与存档

交付资料建议包含：控制器型号与两个版本号、端子对照表、当前参数清单、更换或调试日期、以及一次完整行程与安全动作的验证结果。资料与实物一致时，后续维护可以直接基于资料判断。

存档方式建议纸质与电子各留一份，并把照片一并保存。需要协助整理核对表或安排到厂试机，可以拨打 13271597000。

控制器与门机怎么匹配确认

控制器与门机的匹配不是看外形，而是看三组关系：驱动输出与电机形式是否对应、反馈方式与传感器配置是否对应、保护逻辑与门体工况是否对应。三组关系都成立，才进入参数调试阶段。

确认方式建议按资料逐项核对，并把核对结果记录在设备档案中。现场试运行时如果出现保护动作，应先确认保护逻辑对应的条件是否真实存在，再判断是否需要调整参数。直接关闭保护功能来处理报警，会把风险留到运行阶段。

多樘门的项目建议按门体编号分别记录控制器配置。同一型号在不同门体上可能使用不同参数，混用记录会让后续维护难以判断某一台当前处于哪种配置。需要讨论具体匹配关系时，可以拨打 13271597000。

远程支持需要提供什么

远程支持的效果取决于信息完整程度。建议提供控制器型号与两个版本号、当前参数清单、异常现象发生的行程位置、以及现场处理过的步骤与结果。信息越具体，判断越快。

如果异常与接线相关，建议附上端子接线照片；如果与运行表现相关，建议提供一段完整行程的记录。仅描述不动作或有异响，通常需要补充多轮信息才能定位。

处理完成后，建议把结论与处理动作补充到设备档案中。同一台设备再次出现相似现象时，可以直接参考上一次的处理路径，而不是从零排查。

版本记录应该在什么时点建立

版本记录建议在设备进场调试完成时建立，而不是等到需要更换时再补。进场阶段能直接读到丝印与界面上的版本信息，也能确认当时使用的参数，是记录成本较低的时点。

建立记录后，每次更换部件、调整参数或处理异常都应追加一条。追加的内容包括日期、动作与原因，不只是结果。只写结果会让后续维护无法判断当时的处理意图。

多台设备同时运行的项目，建议把记录集中管理并保留检索方式。按设备编号与日期组织，通常比按处理人组织更便于查找。

哪些信息适合写进交付资料

交付资料面向使用者与维护人员，建议收录四类内容：设备型号与版本信息、接线与端子对照、当前参数清单、以及安装与调试记录。四类内容与实物一致时，后续维护可以直接基于资料判断。

不适合放入的是未经确认的推断。例如尚未验证的故障原因、暂时采用的临时做法，应单独记录为待确认事项，而不是写入正式资料，避免后续人员把临时措施当成标准做法。

资料建议在交付前与实物核对一次，并在文件上注明核对日期。这一步能发现记录与实物之间的偏差，避免偏差被带到下一个维护周期。

异常记录怎么写更有用

异常记录建议写清四项：现象出现的位置与时刻、当时门体处于什么动作、现场做了哪些处理、处理后的表现变化。四项齐全时，多数问题可以在远程沟通中缩小范围。

只写现象而不写位置，会让排查范围扩大到整个行程；只写处理动作而不写原因，会让后续人员无法判断这些动作是否仍然适用。记录的目的是让下一次判断更快。

记录方式不要求格式统一，但建议按同一套字段填写。字段一致时，多台设备之间的对比才有意义。需要协助整理记录模板时，可以拨打 13271597000。

把上面这些记录方式固定下来之后，控制器相关的维护就不再依赖个人经验。新人接手时按记录核对型号、版本与参数，就能理解设备当前状态；出现异常时按记录回溯，也能判断问题是新出现的还是历史遗留的。这套做法的成本主要在进场阶段的一次整理，收益会体现在往后的每一次维护中。

版本信息属于基础档案，建议在进场阶段一次做齐，后续只需追加变更记录。

常见问题

延伸阅读：磁悬浮自动门品类与选型入口、机组怎么选、控制器接口与调试。需要结合现场条件核对或安排到厂看样，可拨打 13271597000。
