磁悬浮自动门机组怎么选:轨道、电机、控制器与安全接口

放大字体  缩小字体 2026-08-21 河南联同创智能科技1238
核心提示:电机、控制器和电源能否配套,应核对准确型号、硬件或软件版本、电气参数、反馈信号和厂家的兼容性文件。插头能插入、额定电压相同或外壳相似,都不足以确认兼容。

内容修订:2026-09-30 · 采购与工程交接资料

电机、控制器和电源能否配套,应核对准确型号、硬件或软件版本、电气参数、反馈信号和厂家的兼容性文件。插头能插入、额定电压相同或外壳相似,都不足以确认兼容。这里补充的是配套核对表,不提供脱离具体型号的接线图或通用调试数值。

机组整体选型:保留的结构与现场核对要点

图片边界:本文器件图用于结构辨识,不是项目实拍,也不作为型号、载荷、资质或性能证明。终选型应以门体计算、现场复尺、设备铭牌、接线图和书面技术资料为准。

直接答案:磁悬浮自动门机组不能只看“多少公斤”或一张配件图。可靠的顺序是先写清门体和现场工况,再核对机械承载、驱动匹配、控制逻辑、安全检测与检修条件。任何一项不明,报价都只能算初步方案。

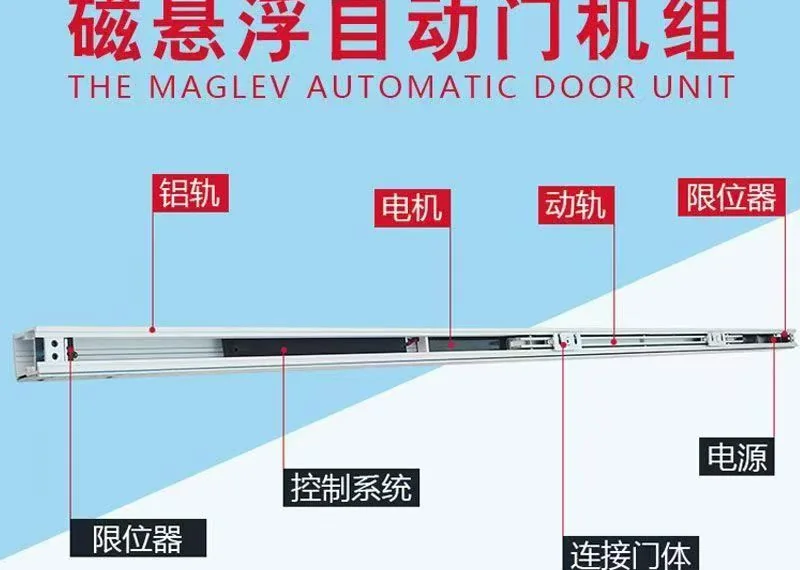

磁悬浮自动门机组部件位置示意
结构辨识示意图:机组位置示意,用于核对轨道、电机、控制器和限位关系。

先把“磁悬浮”这个名称说清楚

市场上的磁悬浮自动门通常以直线电机提供驱动力,但门体如何承载、导向和限位,仍取决于具体机组结构。名称本身不能证明门体无接触、没有轮组,也不能推导出噪声、寿命或承载能力。看方案时应要求把轨道截面、移动部件、驱动件、限位和控制器逐一对应到图纸与型号。

选型前必须收齐的九项输入

  1. 门洞与完成面:净宽、净高、门扇数量、开启方式、收门空间和吊装基面。
  2. 移动质量:门扇、包边、玻璃、夹具、把手及随门移动附件的合计质量,而不是只写玻璃重量。
  3. 行程与速度目标:有效开启宽度、减速区、保持时间和高峰通行节奏。
  4. 使用频次:普通住宅、办公入口和持续高频通行不能套用同一工况。
  5. 环境:室内外、温湿度、粉尘、油雾、盐雾、风压、雨水和清洁方式。
  6. 安全边界:感应区、存在检测、夹持风险、逃生和消防联动要求。
  7. 门禁逻辑:感应、刷卡、识别终端、电锁、常开常闭和断电状态。
  8. 供电与布线:电源位置、回路保护、弱电接口、接地和检修断电条件。
  9. 维护条件:检修口、拆装顺序、易损件、参数备份和故障记录。

机组图应该怎么读

先沿着力的传递路径看:门体连接件把质量交给移动部件,移动部件在轨道或导向结构内运行,驱动件提供推力,限位与传感器确认位置,控制器根据开门信号和安全信号决定动作。图上缺少连接件、检修空间或安全输入,不代表现场可以省略。

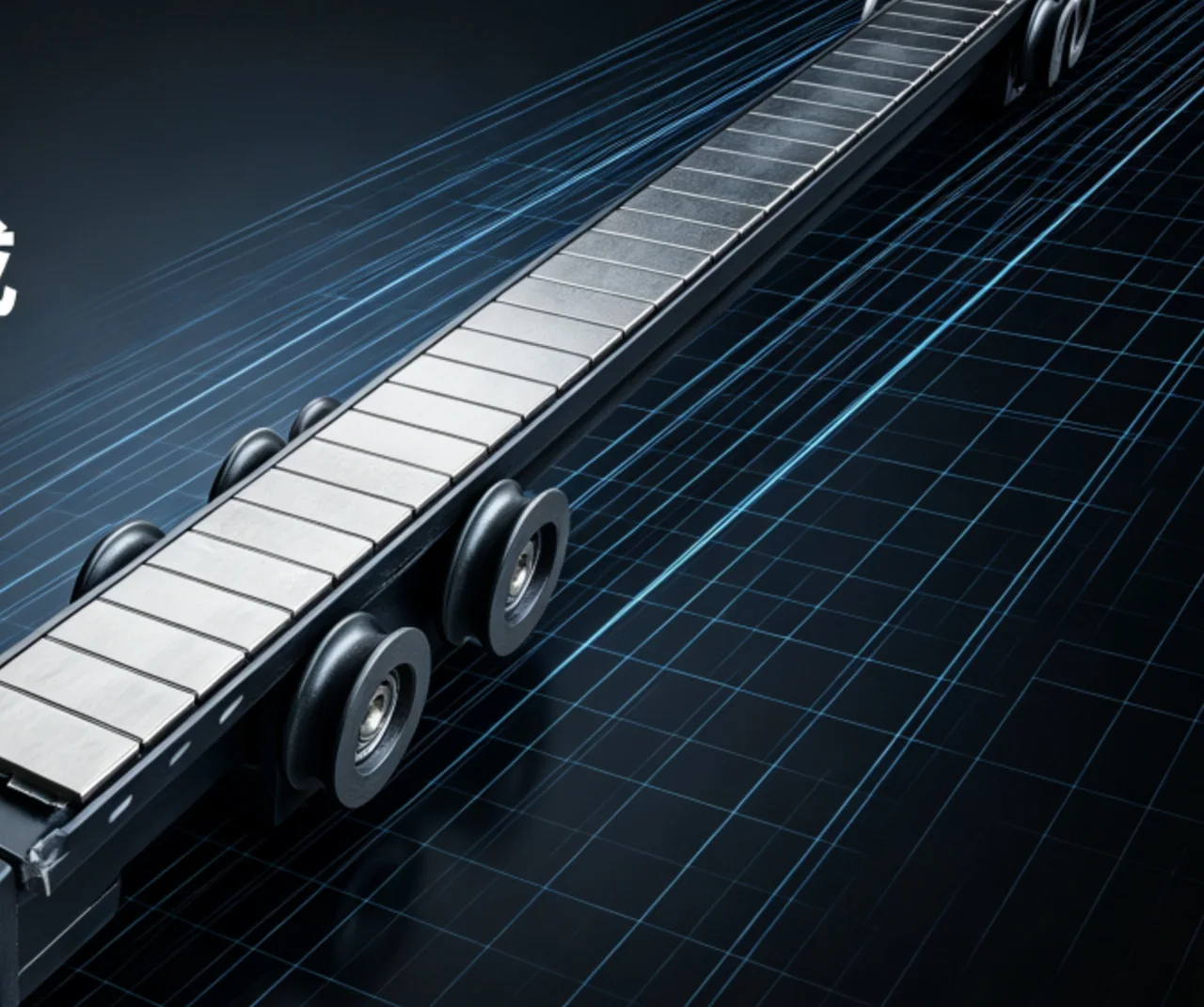

磁悬浮自动门轮组结构示意
结构辨识示意图:轮组外形仅用于识别结构,载荷以型号资料和门体计算为准。

轮组外形只能帮助辨认结构。是否适用要回到门体总质量、受力点、安装跨度、紧固方式和允许公差。尤其是窄边门扇或较重包边,重量分布不均比“总公斤数”更容易造成跑偏和局部磨损。

一份可执行的技术确认单

  • 轨道、驱动、控制器、轮组、电源分别写明型号或项目代号,避免“整套机组”四个字掩盖接口差异。
  • 标出门体质量的计算来源,并在安装后复核实际门扇与连接件。
  • 把开门、关门、保持、遇阻、存在检测、电锁和断电动作写成状态表。
  • 约定调试记录:参数初值、终值、测试日期、测试人员和异常处理。
  • 约定交付资料:接线图、参数表、备件型号、维护边界和变更记录。

出现这些情况,先暂停定型

只有门洞宽高、没有门扇构造与移动质量;只给整套照片、不给型号和接线图;安全传感器写成“标配”却没有位置图;把消防、电锁、门禁全部写成“可对接”;盖板、控制器或轮组没有拆装路径。上述任何一项都可能在安装后变成返工点,应先补齐资料,而不是用口头承诺跨过技术确认。

报价也应区分设备、门体、基层加固、布线、门禁、电锁、调试和交付资料。这样现场条件变化时,双方能确认变化发生在哪个边界,避免把缺项包装成低价。

从三张铭牌建立配套清单

分别记录电机、控制器和电源的生产方、型号、版本及铭牌照片,注明原配或拟替换。线束、传感器和电锁也应有型号。控制器版本变化可能改变端子或参数含义,不能只拍设备正面而遗漏接口标签。

把实际照片与对应版本手册放在同一记录里;手册适用范围、接线图编号和资料日期一并保存。有标签看不清或手册无法对应的设备,先补资料,再讨论替换,不依据颜色和插头猜线序。

供电匹配不止检查电压

让设备方核对输入制式、允许范围、所需供电能力、启动与运行条件,以及附属设备是否共用电源。不能把电源的一个标称功率直接等同于整套系统允许负载。电源布置、散热和保护由相应专业人员按型号资料与现场条件确认。

若电锁、传感器或控制附件另有电源,明确公共端、隔离和接口要求。本文不指定共地或外接电压方案,实际连接必须依据原厂资料,避免把开关量信号端误当电源输入。

电机反馈与控制方式需要书面对应

直线驱动、旋转驱动及不同反馈方式不能仅按“自动门电机”归为可互换。确认驱动类型、位置反馈、传感器及参数文件是否被该控制器支持。对于维修换板,保留原设备信息、原参数和故障记录,避免替换后失去比较依据。

要求供应方明确兼容范围、所需线束、是否需要调试和谁承担联调责任。没有可核对的兼容资料时,应标为待确认,而不是用通电试跑代替选型审查。

安全输入与门禁输入分开验收

开门触发、存在检测、安全边、电锁反馈和联动指令各自承担不同功能。接入门禁后能开门,不代表安全检测已经生效。每个输入应有端子、信号类型、正常状态、触发行为和故障处理说明。

由调试人员按项目要求检查失效状态与恢复流程。记录触发条件、预期动作、实际结果和问题关闭情况;不能屏蔽安全装置,也不能用人体作为试验障碍物。具体测试方法与测量工具按设备资料执行。

报价与交付以配套清单为边界

将电机、驱动器或控制器、电源、线束、传感器、调试与资料分列,注明哪些沿用、哪些更换。故障未定位前给出的替换建议应说明前提,不能把换整套当作所有异常的通用答案。

交付时保留终型号、接线图版本、参数备份、兼容确认和验证记录。外观一样的新版本也应重新核对,不沿用不适用的旧参数。

可复制的项目核对表

磁悬浮自动门机组怎么选:轨道、电机、控制器与安全接口:填写前先核对本项目资料
配套项应核对的信息证据
电机型号、驱动和反馈方式铭牌与适用手册
控制器版本、支持对象、参数条件兼容文件和参数记录
电源输入输出与系统负载条件设备方确认资料
信号端子、类型、状态和动作接线图与状态表
交付终配置、测试和恢复方法签认的联调记录

原设备版本、反馈与电源条件的资料交接表

更换或增补电机、控制器、电源之前,先把原设备的信息整理成一份可交接的表。交接不是抄一遍铭牌,而是让下一个接手的人不必拆机、不必通电,就能判断“原来是什么、为什么这样配、哪些还没确认”。缺项的格子要如实留空并写明待补,不要用估计值填满。

版本信息必须记录到能对应到资料的程度:同一系列可能存在多个硬件批次和软件版本,端子和参数含义会随版本变化。只写系列名,或只拍设备正面,都无法证明手上的手册与现场设备属于同一版本,也就无法据此讨论替换。

原设备与配套条件交接表(填写前先核对本项目资料,空格代表待补而非默认值)
交接项应记录的内容由谁提供未确认时
设备身份电机、控制器、电源的生产方、型号、硬件或软件版本原供货或原维护记录标注待补,不用同系列近似值替代
驱动与反馈驱动类型、位置反馈方式、传感器与参数文件设备资料与接线图标为待确认,不做互换结论
电源条件输入制式、允许范围、所需供电能力与启动运行条件设备方书面确认不把单台标称功率当整机负载
附属负载电锁、传感器、控制附件是否共用电源及接口要求接线图与现场清单记录共用关系,不指定共地方案
变更记录已更换件、原参数、原故障与原调试记录维护与调试记录保留原状态,不先恢复出厂

这张表的用途是划清“沿用”和“更换”的边界。设备、门体、布线、门禁、调试与资料分别列清后,现场条件变化时双方才能确认变化发生在哪一层,而不是把缺项包装进一个总价。

端子与接口怎样核对,而不是猜测

端子核准的前提,是先拿到该型号、该适用版本的接线图和端子说明,再逐个输入去对照,而不是先看现场怎么接、再反推应该是什么。核对时对每个接口记录三件事:它的功能、信号的常态与触发态,以及它属于哪一类信号。功能对不上、资料版本对不上或标记磨损的接口,一律先标为待确认。

常见误区是按线色或插头外形判断能不能用。不能只凭线色判断端子功能;插头能插入也只说明机械外形匹配,不能证明线序、驱动方式、反馈或控制器支持范围一致。端子功能应按准确设备型号与版本的端子标识、原厂接线资料与信号属性核对,缺资料时标为待确认。本文不给出任何具体端子编号、电压值或型号兼容结论,也不另立跨型号的线色规则。

端子与接口核对清单(逐输入填写,依据缺一即标待确认)
接口或输入需核对的属性依据资料未核对通过时
开门触发信号类型、常态、触发行为适用版本接线图不短接、不改接以试动作
存在检测与安全边接入端子、失效状态、恢复流程设备资料与状态表不屏蔽、不缩小保护区域
电锁反馈反馈类型、与开门动作的先后关系接线图与联调记录记录现象,不推断锁体状态
联动或门禁指令指令类型、优先级、断电状态门禁与控制器资料分开验收,不假设安全检测已生效

把“能开门”和“安全检测生效”当成同一件事,是接入门禁后常见的一类误判。每个输入都应有端子、信号类型、正常状态、触发行为与故障处理说明,缺一项就先补资料,而不是用一次通电试跑顶过去。

故障记录与职责边界:谁记录、谁确认

配套类故障往往不是单点问题,记录与职责不清会让同一现象反复出现。建议把“记录”和“确认”分开:现场负责记录现象与时间线,专业人员负责确认结论与原因。记录的人不必会修,但要把看到、听到和做过的事按时间顺序写清,包括谁在什么时候动过哪台设备、动过之后有什么变化。

职责上,采购或使用方负责收齐设备身份、资料并明确接口责任;接线、参数设定与功能验证应由具备相应能力的人员按设备资料完成;需要联调时,应事先说明由谁主导、谁配合、以什么结果作为完成标志。把“已通电试跑”当作完成标志,会把未验证的接口留到运行阶段才发现。

记录不要求写出故障原因,但要求写清现象和边界:是完全不动、部分动作还是间歇动作,发生在启动、运行中途还是接近终点,之前是否停电、装修、清洁或调整过设置。这些信息能帮助专业人员在不到现场的情况下判断异常是持续还是间歇,而不是到现场后重新从零问一遍。

测试前后的安全输入状态:专业检查边界

配套调整或换件前后,安全输入的状态都应被明确确认,而不是默认“没动过就等于没变”。检查应由具备相应能力的人员按设备资料执行,处理的边界是:不屏蔽安全装置;禁止用人体、临时物品或自行设计的危险障碍去模拟测试;也不在不确定门体会不会动作时把手或身体置于运动范围内。专业检验人员按厂家说明或项目检验方案使用规定测试器具的,属另一类作业,按对应要求执行;本文不给出具体测试动作、器具规格或适用标准。

测试前先确认安全输入的预期状态与触发条件;测试后确认这些输入是否恢复、是否仍能按预期动作,并记录触发条件、预期动作、实际结果与问题关闭情况。若某项验证因现场条件无法完成,应如实标注为未验证,而不是用一次开关动作代替。

更换控制器或电源后,原参数、原故障与原调试记录要一并保留;外观相同的新版本也要重新核对,不能沿用不适用的旧参数。终交付应包含终配置、接线图版本、参数备份、兼容确认与验证记录,缺哪一项就注明缺哪一项,不要用“整套机组”四个字掩盖接口差异。

常见问题

相同电压的电源就能互换吗?

不能。还要核对供电能力、接口、保护、附属设备和厂家规定的配套条件。

插头一样能证明电机兼容吗?

不能。线序、驱动方式、反馈和控制器支持范围仍需按具体型号核对。

配套核对由采购人员独立完成吗?

采购负责收齐资料和明确责任,接线、参数设定及功能验证应由具备相应能力的人员按设备资料完成。

控制器版本升级后,原有端子接法还能直接沿用吗?

不能默认沿用。版本变化可能改变端子标记或参数含义;应取该版本的接线图与端子说明重新核对,未核对通过的接口标为待确认。

只有整套机组照片、没有接线图,能先报价吗?

可以报初步方案,但不能作为定型价。应先补设备型号、适用版本与接线图,再把设备、门体、布线、门禁与调试的范围分开列清。

门禁能正常开门,是不是说明安全检测也正常?

不能。开门触发与安全检测是两组不同功能;接入门禁后能开门,不代表存在检测、安全边等已生效,应分开验收并记录各自的结果。

接线资料丢了,能按线色直接接吗?

不建议。不能只凭线色判断端子功能;应先补铭牌、准确型号与适用版本的原厂接线资料,按端子标识与信号属性核对,缺资料时先补资料再讨论替换。

电锁和传感器可以共用同一路电源吗?

是否共用要按设备资料核对公共端、隔离与接口要求。本文不指定共地或外接电压方案,实际连接必须依据原厂资料,避免把开关量信号端误当电源输入。

同一系列的新批次能和旧批次直接成套替换吗?

外观相近不等于可互换。驱动方式、反馈、参数文件与控制器支持范围都要按具体型号与版本核验;没有可核对资料时,应标为待确认。
