现场把控制器叫作“主板”“驱动板”或“门机大脑”都很常见，但这些名称不一定指同一个部件。有的系统把逻辑控制与功率驱动做在一块板上，有的分成控制器、驱动器和电源模块。开始接线或更换之前，先画清系统边界，比背参数编号更重要。
一、从“有人接近”到“门扇停稳”的信号链
- 输入：雷达、按钮、门禁或其他设备提出开启请求；安全传感器同时报告门区是否有人或有障碍物。
- 状态判断：控制器结合当前位置、运行方向、模式和安全输入，决定接受、延迟或拒绝动作。
- 运动指令：系统按对应型号的运动参数完成加速、运行、减速和停靠，不应只用一个“开门速度”概括全部过程。
- 驱动执行：功率部分向电机输出受控电流。这里涉及的供电、电流和接地要求必须看型号资料。
- 反馈与保护：位置、速度、负载或其他反馈用于判断动作是否符合预期；异常时执行停机、回退、报警或其他已定义动作。
这条链中任何一段失配，都可能表现为“门不开”“反复开关”“冲门”或“停不到位”。因此，故障判断不能从换主板开始，而要先确认哪个输入、状态或执行环节出了问题。
二、控制器接口不能凭线色和插头判断
| 接口对象 | 接线前必须确认 | 现场验证 |
|---|---|---|
| 开启触发 | 干接点或有源信号、常开或常闭、保持或脉冲、允许电压 | 分别触发并记录响应、保持和复位 |
| 安全传感 | 检测区域、失效状态、遮挡时动作、是否需要测试信号 | 在关闭路径内多点遮挡，验证停止或反向逻辑 |
| 门禁与电锁 | 授权输出、解锁先后、反馈输入、断电状态和独立供电 | 授权、拒绝、超时、断电与恢复逐项联调 |
| 模式开关 | 自动、常开、受控、单向等模式的定义与优先级 | 每个模式单独验证，避免名称相同但动作不同 |
| 外部联动 | 信号来源、责任方、正常与异常动作、复位条件 | 由相关专业共同测试并签字，不用短接代替交付验收 |
| 供电 | 系统输入、电源模块输出、电机和外设电压不能混写 | 按端子图测量并核对保护、接地和断电动作 |
为什么不能照搬通用接线图？因为相同的三针、四针接口可能分别承担电源、通信、位置反馈或开关量输入。错误接线不只是“不能用”，还可能损坏控制器或外设。替换控制器时，应同时核对型号、硬件版本、程序版本、端子定义、电机和传感器兼容关系。
三、参数调试：先留基线，再一次只改一项
调试的目标不是把门调得“最快”，而是在实际门重、行程、通行对象和安全装置条件下，让动作稳定、可重复、可验收。推荐按以下顺序操作：
- 保存基线：记录控制器型号、硬件与程序版本、当前参数、门扇重量、行程和现场状态；能导出的先导出。
- 检查机械条件：断开驱动或按说明书进入检查状态，确认门体没有擦碰、卡点、倾斜、松动和异常阻力。
- 完成学习或初始化：只执行对应型号说明书规定的流程，确保行程和方向识别正确。
- 先调运行，再调体验：先让低风险条件下的全行程稳定，再微调速度、加减速、保持时间等体验参数。
- 一次只改一项：记录修改前后值和原因，完成足够次数的完整循环；同时改多项会失去故障线索。
- 最后验证安全和联动：从不同方向、速度和遮挡位置复测，并验证断电与恢复动作。
参数编号、档位和允许范围随版本变化。本文不提供所谓通用 P01、P02 或固定档位，是为了避免把其他门机的参数表套到当前控制器。现场人员应使用与铭牌和程序版本一致的资料。
四、控制器故障怎么分段，不靠猜
现象一：完全不动作
先查输入供电和保护装置，再查模式、急停或锁定状态，然后观察开启输入是否到达控制器。输入存在而无动作时，再按说明书检查报警、驱动输出和电机连接。不要在不清楚端子功能时短接测试。
现象二：有人经过却不开门
把问题分成“传感器没检测到”“信号没送到”“控制器未接受”“门体无法执行”四段。先看传感器状态，再在端子侧验证信号，最后检查门体和驱动。直接调高灵敏度可能把漏检变成误触发。
现象三：反复开关或关到一半返回
优先排查安全检测区内的反射、移动物、门扇自身进入检测区、线缆或端子接触问题；随后检查机械阻力和关闭阶段参数。不要先取消安全输入来“证明主板没问题”。
现象四：冲击、抖动或停靠不准
检查门体阻力、固定、位置反馈、学习状态和参数版本是否改变。若在更换控制器后出现，还要核对电机、反馈装置和程序是否匹配。必要时停止运行，由具备相应资料和测试条件的人员处理。
五、德恩科磁悬浮自动门控制器开发与“自研”怎样核验

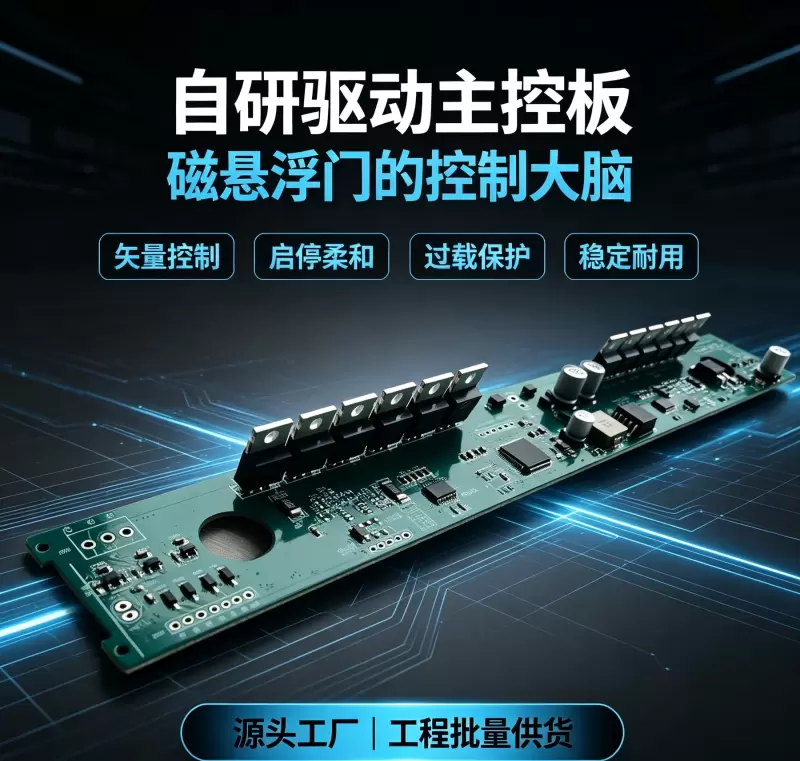

“自研驱动主控板”“控制器开发”“磁悬浮自动门电机控制器厂家”是采购方常见搜索词，但一张电路板效果图不足以证明研发和持续供货能力。工程采购可以要求对方围绕交付责任提供以下材料：
- 硬件型号、版本号、生产批次和变更记录；旧版与新版是否可替换。
- 与电机、位置反馈、传感器和电源配套的端子及兼容清单。
- 程序版本、参数备份与恢复方式、升级权限和升级失败后的回退方案。
- 功能测试、连续运行、异常输入、断电恢复等测试项目及判定方法。
- 故障件分析、维修边界、备件周期和项目停产后的替代方案。
- 定制开发时的需求文档、接口点表、验收用例、源代码或固件归属及保密责任。
如果只是采购标准机组，可继续核对磁悬浮自动门电机和机组选型；需要列出控制、感应、安全、供电和机械部件时，查看磁悬浮自动门配件清单。型号和门重还没有确定时，先回到磁悬浮自动门参数核对方法。
六、交付时至少保留这张控制记录
| 记录项 | 内容 |
|---|---|
| 设备身份 | 控制器、电机、传感器和电源型号；硬件、程序与参数版本 |
| 端子与点位 | 端子名称、线号、信号类型、供电来源、正常与异常状态 |
| 动作逻辑 | 开启、保持、关闭、安全、锁定、断电、恢复和外部联动 |
| 测试结果 | 测试条件、次数、异常项、整改人、复验日期和确认人 |
| 维护权限 | 谁可以改参数、如何备份、报修联系人和备件信息 |
七、常见问题
磁悬浮自动门控制器可以通用吗？
通常不能只按外观判断通用。电机类型、位置反馈、功率、供电、端子和程序都可能不同。替换前必须取得兼容确认，并保留原参数和接线记录。
换控制器后为什么门能动却不平顺？
“能动”只说明部分驱动链路接通。还要核对程序、反馈方向、行程学习、门重、机械阻力和运动参数。若型号或程序不匹配，继续强行调参可能掩盖根本问题。
控制器能直接给门禁或电锁供电吗？
只有对应资料明确输出能力和接法时才可以。许多端子只是信号输入输出，不承担外设电源；门禁和电锁也可能需要独立电源及隔离。
网上的故障代码能直接套用吗？
不能。故障代码依赖型号和程序版本，同一编号在不同系统中含义可能不同。先记录设备身份和显示状态，再查对应版本手册。
“自研控制器”最关键的证明是什么？
不是宣传图，而是持续可追溯的版本、变更、测试、兼容和售后资料。定制项目还要看需求与验收文件，以及程序和知识产权责任如何约定。
普通用户可以自己调开关速度吗？
只有在说明书明确允许、不会影响安全动作且能够恢复原值时才建议调整。公共通行、医疗、无障碍或联动项目应由项目责任方控制权限，并在调整后重新验证。
资料复核日期：2026-08-19。本文不使用未经对应型号资料确认的芯片型号、接口协议、参数档位或故障码；具体功能和接线以设备铭牌、端子图、程序版本及项目文件为准。
