磁悬浮自动门长轨道总成怎么分段与拼接：接缝、校直与验收

磁悬浮自动门长轨道总成是否分段，由制造长度、运输通道、吊装条件与结构避让四个限制共同决定，不是设计偏好。分段之后真正的风险只有三项：接缝台阶、接缝错位与连接件刚度，其余问题大多由这三项派生。

图片能确认什么，不能证明什么

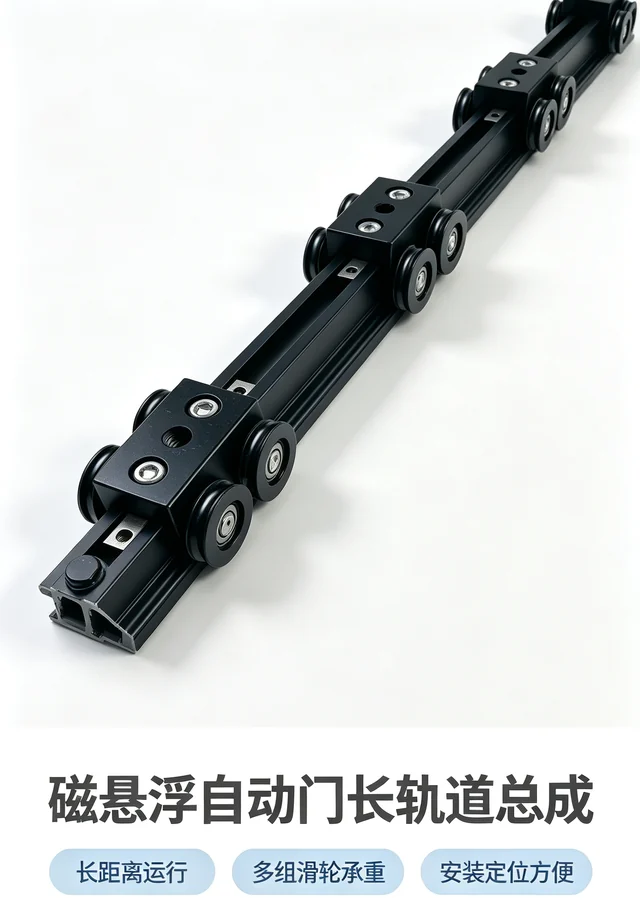

画面能确认的是总成的可见构成：轨道型材、多组滑轮、带螺栓孔的连接座，以及各段之间通过连接件拼接的方式。这些信息够用来识别询价对象，也能帮你在图纸上标出需要核对的部位。画面不能证明接缝的加工精度、连接件材质与刚度、允许跨度，也不能证明图中的分段方案适用于你的门洞长度。这几项分别要靠加工检测记录、型号文件与现场复尺。

把图片当成“结构示意”使用是可靠的：它告诉你这类总成长什么样、由哪些件组成。把它当成“参数依据”就会出错。轨道与门机配套的整体关系可参考磁悬浮自动门轨道怎么选，机组与门体的配套可参考磁悬浮自动门机组怎么选。

什么情况下必须分段

分段的触发条件来自三个限制，任一条件成立就要分段：单根型材超过可制造或可供货长度；运输通道与卸货点进不去整根；吊装通道受限，整根无法起吊到位。此外，门洞上方或两侧存在必须避让的结构、管道与装饰面时，也可能需要按避让位置调整分段。

反过来，整根能到场、能吊装、能就位时，就不必分段。每多一个接缝就多一个精度风险点和一组紧固件，也增加后期维护量。在满足运输与吊装的前提下，接缝数量越少越好，这一点在方案讨论阶段就应确定，不要留到现场临时决定。

接缝要控制三个量

接缝质量看三项：接缝台阶、接缝错位与连接件刚度。台阶是两段轨道上表面的高差，是门体经过接缝时顿挫的直接来源；错位是水平方向的对齐偏差，会让轮组经过时产生横向摆动；连接件刚度决定接缝在反复载荷下会不会逐渐张开。

这三项要作为整体验收。只把台阶调平而连接件刚度不足，运行一段时间后问题会回来；只加厚连接件而台阶未处理，门体经过时仍会有明显顿挫。现场检查时建议用塞尺与直尺逐条记录，而不是凭手感判断“差不多”。记录下来的数值在后期复查时才有比较价值。

接缝位置也值得规划。把接缝安排在门体行程中相对少停留的位置，可以减少长期局部载荷；把接缝避开安装面支撑点，能减少因支撑刚度差异带来的变形。这些安排需要在图纸阶段确定。

现场校直怎么做

建议按“粗调—精调—复核”三段走。粗调阶段先用长直基准（拉线或激光）把各段摆到同一平面上，此时只固定到能保持位置的程度；精调阶段逐段调整连接件，按从中间向两端、分次加力的顺序紧固；复核阶段用塞尺与直尺逐条检查接缝台阶与错位，并记录数值。

一次拧死容易把已校好的段带偏。分次加力的目的是让连接件逐步进入受力状态，避免局部先被压紧后带动其他段位移。环境温度变化明显时，建议在温度相对稳定的时段完成精调，并在交付资料中记录当时温度，供后期复查参考。

校直完成后先不要拆除基准线。门体试运行过程中若发现接缝处有异常声响，可以立刻回到基准复核，判断是接缝位移还是轮组问题。这一步多留半小时，通常能省下一次返场。

长行程运行要额外关注什么

行程变长后，门体的运行精度对轨道平直度更敏感。同样大小的接缝台阶，在短行程上只表现为一次轻微顿挫，在长行程上会因运行速度较高而更加明显。因此长行程项目在方案阶段就应把接缝数量与位置作为一项设计输入，而不是安装细节。

另一个容易被忽略的是检修空间。长轨道总成通常布置在门洞上方，检修时需要接近轨道与轮组。如果装饰面把检修口封死，后续更换轮组或调整接缝就要拆改装饰，成本远高于预留一个盖板。建议在图纸阶段明确检修口位置与开启方式。

安装与交付条件

进场前需要确认：门洞上方结构是否具备安装条件、安装面是否已经找平、吊装通道是否畅通、电源与检修口是否就位。这几项任意一项未就绪，安装通常只能进行到一半就开始等待，反而增加现场暴露时间与成品损坏风险。

分段到场时建议按段编号并附安装顺序图。多段总成混放容易在现场按错顺序拼接，返工的代价高于分编号的成本。现场遇到的问题与处理结果记录在同一张交接单上，验收按单核对，不靠记忆。需要结合门洞长度与运输条件讨论分段方案时，可以拨打 13271597000。

验收顺序

1. 整根全长扫一遍，确认无台阶、无错位、无翘曲。
2. 手动推门走完全程，重点听接缝处与两端止挡处。
3. 记录每个接缝的位置与检查数值，形成接缝台账。
4. 通电运行后复查一次，确认紧固件无松动、接缝无张开。
5. 交付资料齐全：分段图、接缝记录、问题处理记录、下一步安排。

需要现场核对门洞条件或讨论分段方案，可以拨打 13271597000 说明门洞长度、运输通道与吊装条件，核对会快得多。

分段方案怎么写进图纸

分段方案的落点不是一句“分三段”，而是一张能指导加工与安装的图。图上至少要有四项内容：每段的长度与编号、接缝的具体位置（相对门洞中心或相对某个结构基准）、连接件的形式与数量、以及安装顺序说明。缺任一项，现场就需要重新沟通。

接缝位置建议避开门体频繁停留的区域，也避开安装面的支撑点。停留区长期承受多次启停载荷，支撑点附近则容易因刚度差异产生局部变形。把接缝安排在两者之间，是常规做法，但具体位置仍要结合门体尺寸与结构条件确定。

图纸还应标注复尺要求：进场后需要复核哪些尺寸、允许偏差范围、发现偏差时的处理流程。把复尺要求写在图上，能避免现场凭经验判断，也能让后期出现争议时有据可依。需要讨论图纸细节时，可以拨打 13271597000 说明门洞与结构条件。

常见判断误区

误区一：按“越少越好”直接定分段数量。接缝少是目标，但前提是整根能到场、能吊装。忽略运输与吊装限制，结果往往是货到了进不了场，只能现场切割，接缝质量反而更差。

误区二：认为接缝只要“看不出来”就合格。台阶用眼看并不明显时，门体运行时仍可能产生可听见的顿挫。判定应基于实测数值与运行表现，而不是外观。

误区三：把校直当作安装收尾工作。校直需要基准、时间和记录，属于安装流程中的一个独立环节。把它压缩成收尾的十分钟，接缝质量的稳定性就不容易做到。

误区四：装饰面先行封闭。装饰面一旦封死检修口，后续检查轨道与轮组需要拆改。合理的顺序是先完成调试与验收，再收口装饰，并在收口方案中保留可开启的检修位置。

误区五：把接缝处理与门体调试分成两批人做。接缝数值、门体运行表现与调试参数是同一组数据，分开做容易出现“数值达标但运行不顺畅”的情况。建议由同一组人完成接缝复核与前期调试，问题当场闭环。

分段数量与后期维护的关系

分段数量增加后，维护清单也要同步增加。每个接缝需要定期检查紧固状态、台阶与错位，属于固定周期工作。多接缝项目的维护记录建议按接缝编号建立，记录检查日期、数值与处理结果，便于判断某个接缝是否存在趋势性变化。

备件准备也应参考分段结构。连接件、紧固件属于易损耗项，按接缝数量留出备件，比按整根数量估算更贴近实际需要。如果同一项目使用多种规格的连接件，建议在交付资料中注明各规格的用途与对应接缝位置。

分段结构对更换单段的影响也值得事先说明。当场地上需要更换某一段时，拆装范围取决于该段与相邻段的连接方式，这会直接影响停机时间。把这一点写入维护说明，用户在安排停机窗口时就有依据。需要结合项目情况讨论维护方案，可以拨打 13271597000。

另外建议在交付资料中记录总成的基础信息：总长、分段数量、各段长度、接缝编号、安装日期与校直时记录的关键数值。这些信息在后期扩容、改造或更换门体时会直接用到，也能让不同批次的服务人员在同一个基础上判断问题，而不必重新从现场推断。

如果门洞长度在施工阶段发生变化，应重新核对分段方案而不是现场临时调整。长度变化会同时影响接缝位置、吊装重心与门体行程，三者都可能需要重新确认。把变更记录在图纸与交付资料中，后续维护时才能解释清楚为什么接缝在某一个位置。

最后提醒一句：分段与校直属于同一项工作的两个阶段，方案阶段确定结构，安装阶段验证结构，两个阶段共用同一套记录。
