磁悬浮自动门线圈电机怎么核对：绕组用料与散热表现

线圈电机通常指的是磁悬浮自动门直线电机的定子绕组组件，也就是通电后产生行进磁场、隔着气隙牵引动子的那部分。判断它是否可靠，重点不在外观，而在漆包线用料、绕组排布与固定、绝缘处理、散热结构，以及它与动子磁钢阵列和控制器参数的匹配程度。

线圈电机在直线电机里的角色

磁悬浮自动门的驱动力来自直线电机。定子绕组负责产生沿轨道方向移动的磁场，动子上的磁钢阵列被这个磁场牵引，门扇因此平移。整个过程不经过皮带、齿轮或减速机构。

• 定子：绕组固定在轨道内腔，是产生磁场的一侧；
• 动子：磁钢阵列随门扇移动，是被牵引的一侧；
• 控制器：给出电流与换向节奏，决定加速、匀速与减速；
• 气隙：定子与动子之间的工作间隙，越稳定推力越均匀。

这四部分是一套配合关系。只把绕组做得厚实，而控制器输出与动子磁钢不匹配，实际推力表现未必理想。因此核对时要按整套系统来看，而不是单看某一个部件的参数。

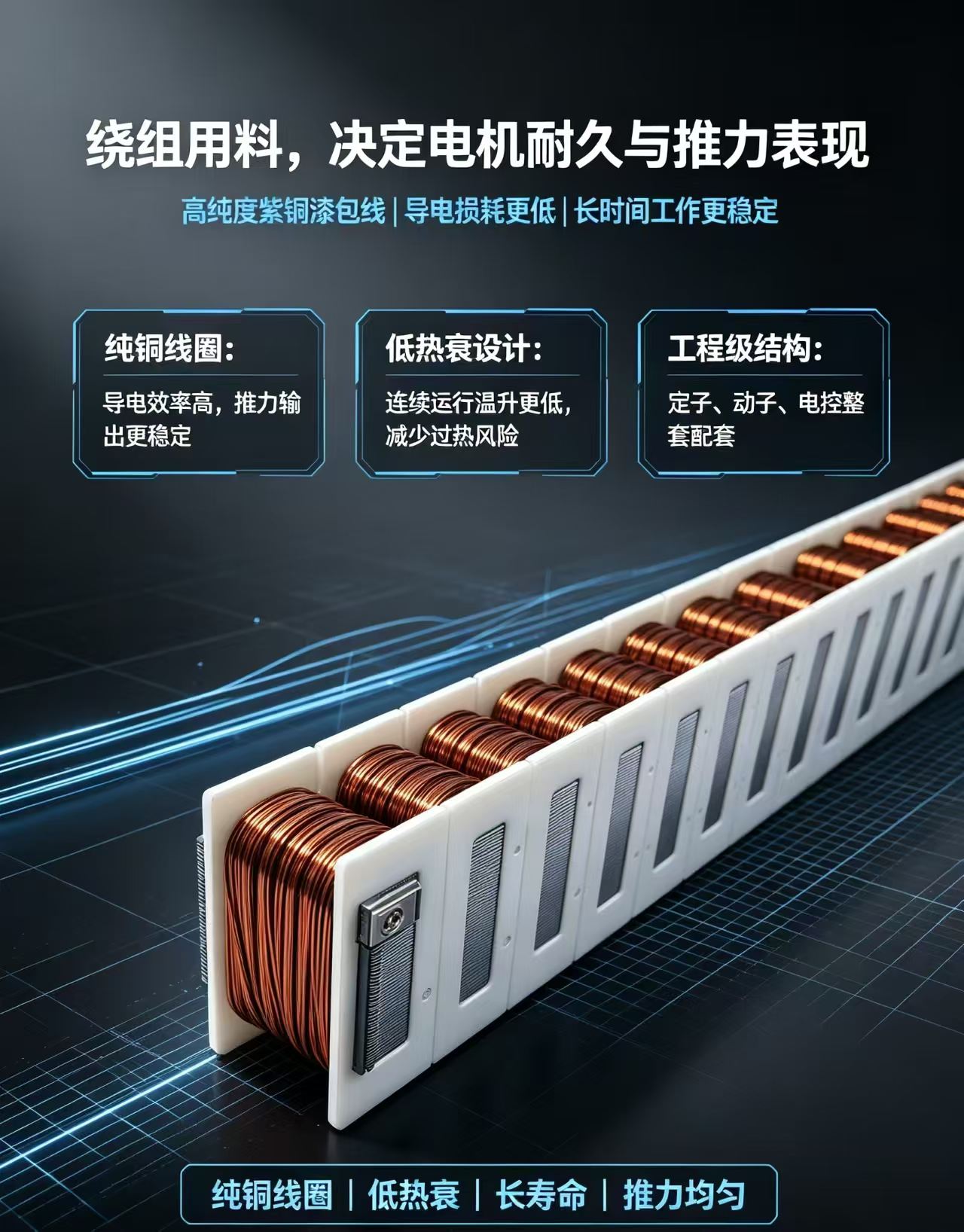

从实物看绕组组件的四个部位

拿到一组定子绕组实物，可以按四个部位逐一确认。这种看法比只对照参数表更容易发现问题。

检查时留意线圈是否有明显压痕、绝缘层破损或局部变色。运输与安装过程中的挤压磕碰，往往会在这些位置留下痕迹，而这些痕迹正是日后局部过热或短路的起点。

绕组用料与绝缘怎么核对

“铜线圈、低热衰”这类说法，翻译成可以核对的问题，就是下面几项。选型阶段确认清楚，比事后推测更有用。

需要说明的是，导线材质只是其中一项。绝缘工艺、绕线整齐度和固定方式同样影响寿命。判断一个绕组组件是否可靠，比较实际的做法是看它能否在项目对应的通行频次下长期稳定运行，而不是只看某一条参数。

散热路径与连续运行温升

运行中有一定温升属于正常现象，重要的是温升是否稳定、是否均匀。连续运行后用手感受轨道中段的温度，比只看铭牌更接近实际情况。

• 线圈之间的间隙提供自然对流通道；
• 骨架导热把热量传递到型材；
• 型材本身起到散热作用，因此安装方式会影响散热；
• 内腔被装饰板完全封死时，热量更容易积聚。

发现某一段明显偏热时，应检查该段线圈的固定状态与气隙是否一致。局部偏热往往与安装偏差有关，而不是绕组本身的材质问题。对于通行频次较高的场所，选型时把日均通行次数说清楚，可以让配置更有针对性。

气隙与动子的匹配

气隙是定子与动子之间的工作间隙。它由型材内腔、定子安装面与动子结构共同决定，一旦不均匀，推力就会忽大忽小。

安装完成后建议做一次全长气隙检查，并把结果记录下来。调试时如果发现推力表现异常，先核对气隙，再怀疑其他部件，排查效率会高很多。需要现场核对定子与动子的配合时，可拨打 13271597000 说明轨道长度与门体重量。

与控制器参数的配合

控制器决定电流的大小与变化节奏，绕组决定承载能力，两者需要匹配。匹配不当的表现往往是动作生硬或保护频繁触发。

1. 确认控制器输出范围覆盖绕组的工作区间；
2. 按实际门重设定加速与减速曲线，减少启停冲击；
3. 完成行程学习后再测试连续运行的温升表现；
4. 调整参数时一次只改一项，改完立即测试并记录。

参数调整记录很重要。同型号门机在不同门重下参数会有差别，把每台门机的参数记录下来，后续维护和对比才有依据。

长期运行的维护要点

直线电机结构上省掉了皮带与减速机构，维护内容相应减少，但并不意味着不用维护。主要检查对象集中在绕组固定、温升与内腔清洁三方面。

• 定期检查线圈固定件是否松动，运行噪声是否变大；
• 保持轨道内腔清洁，避免金属屑造成局部风险；
• 观察启动是否变缓、温升是否异常，异常时先按对照表排查；
• 搬运与安装阶段防止线圈受挤压、受潮或磕碰。

医院、洁净车间等场所还要注意清洁方式。含氯清洁剂或不适当的冲洗方式可能影响绝缘与表面处理，应按项目要求选择清洁方法。

更换线圈组件要注意什么

在结构支持更换的情况下，绕组组件可以单独替换。但更换不是简单的拆装，涉及匹配与测试两个环节。

更换过程中建议把旧件的状态拍照留存，便于判断失效原因。如果是局部过热造成的损坏，还要同时检查气隙与固定状态，避免新件装上去重复出现同类问题。

选型阶段的核对清单

把需要确认的内容整理成清单，可以在选型时逐条打勾，减少遗漏。下面这些项目都与实际使用表现直接相关。

通行频次这一项容易被忽略。家用场景一天开关几十次，商业场所可能达到数百次甚至更多。连续运行时间越长，对温升控制的要求越高，配置思路也不一样。

使用环境同样值得提前说明。潮湿环境需要关注绝缘与防腐，洁净环境需要关注粉尘与清洁方式。把这些条件写进询价单，供方给出的配置会更有针对性，也能少几次反复确认。

与型材、吊挂的配合

定子绕组不是独立安装的部件，它固定在型材内腔，与动子、吊挂共同构成运行系统。配合关系是否合理，直接影响运行手感。

• 型材内腔尺寸决定定子能否贴实固定；
• 安装面平直度决定气隙能否沿全长一致；
• 吊挂的导向精度影响动子运行轨迹；
• 滚轮状态影响振动，而振动会反过来影响绕组固定。

因此当门机运行出现异响或抖动时，排查视野要放宽一些，不要只盯着绕组。轨道是否找平、滚轮是否磨损、紧固件是否松动，都可能间接影响绕组的受力状态。

把这几部分当作一个整体来检查，处理效率会更高。需要现场核对型材、定子与吊挂的配合关系时，可拨打 13271597000 说明洞口尺寸与门体重量，也可致电 13271597000 确认配件组合清单，方便一次备齐。

维护台账可以记录哪些内容

线性驱动系统的故障往往是渐进的，有记录才能看出趋势。台账不必复杂，把关键信息固定下来即可。

这些记录不需要每天填写，按季度或按维护节点整理一次即可。对于同一项目有多台门机的情况，用统一表格记录，横向对比会更直观。

台账的价值在于判断趋势。某台门机的温升逐步升高，或者异响出现频率增加，说明某些条件在变化，提早处理往往成本更低。

与其他驱动方式的比较要点

把直线驱动与其他自动门驱动方式放在一起比较时，建议围绕几个可核对的维度展开，而不是只看结论。

• 传动路径：是否经过皮带、齿轮等中间环节；
• 磨损部位：哪些部件需要定期更换；
• 噪声来源：来自传动件还是来自导向滚轮；
• 安装厚度：对门梁与吊顶空间的要求；
• 维护内容：日常检查项目与更换周期。

同一句结论在不同项目和不同门重下表现会有差异。采购前把这些维度逐项确认，结合现场条件判断，得到的选择会更贴合实际需要。

安全提示：涉及电气与承载边界的判断，应以项目设计文件、产品说明书和适用规范为准。电气作业应由具备资质的人员完成。
