门体连接片是把门扇与吊挂组件连成一体的小型结构件。它本身不产生驱动力，却直接影响吊点受力是否均匀、门扇运行时会不会偏移。核对时看材质与板厚是否与门重匹配，两处U型槽与中心孔的孔距是否对准挂件，焊接位置与垂直度是否可控，装门后螺栓有没有按标定力矩复紧。
连接片在磁悬浮自动门里的位置
磁悬浮自动门可以按驱动、承载、门体、控制四层理解。门体连接片处在承载层与门体层之间，它固定在门扇上，把门扇与吊挂组件连成一体，是整条受力路径的起点。
它本身不产生驱动力，门扇的动力来自定子与动子之间的磁场。但连接片决定了吊点受力是否均匀、门扇运行时会不会偏移，也决定了安装时能不能顺利把门扇挂到吊挂上。
因此验收时不能只看它有没有焊上去，还要看位置、角度与受力面。一个偏了几毫米的吊点，装上门扇后就可能变成肉眼可见的倾斜，而且很难通过调整轨道来补偿。

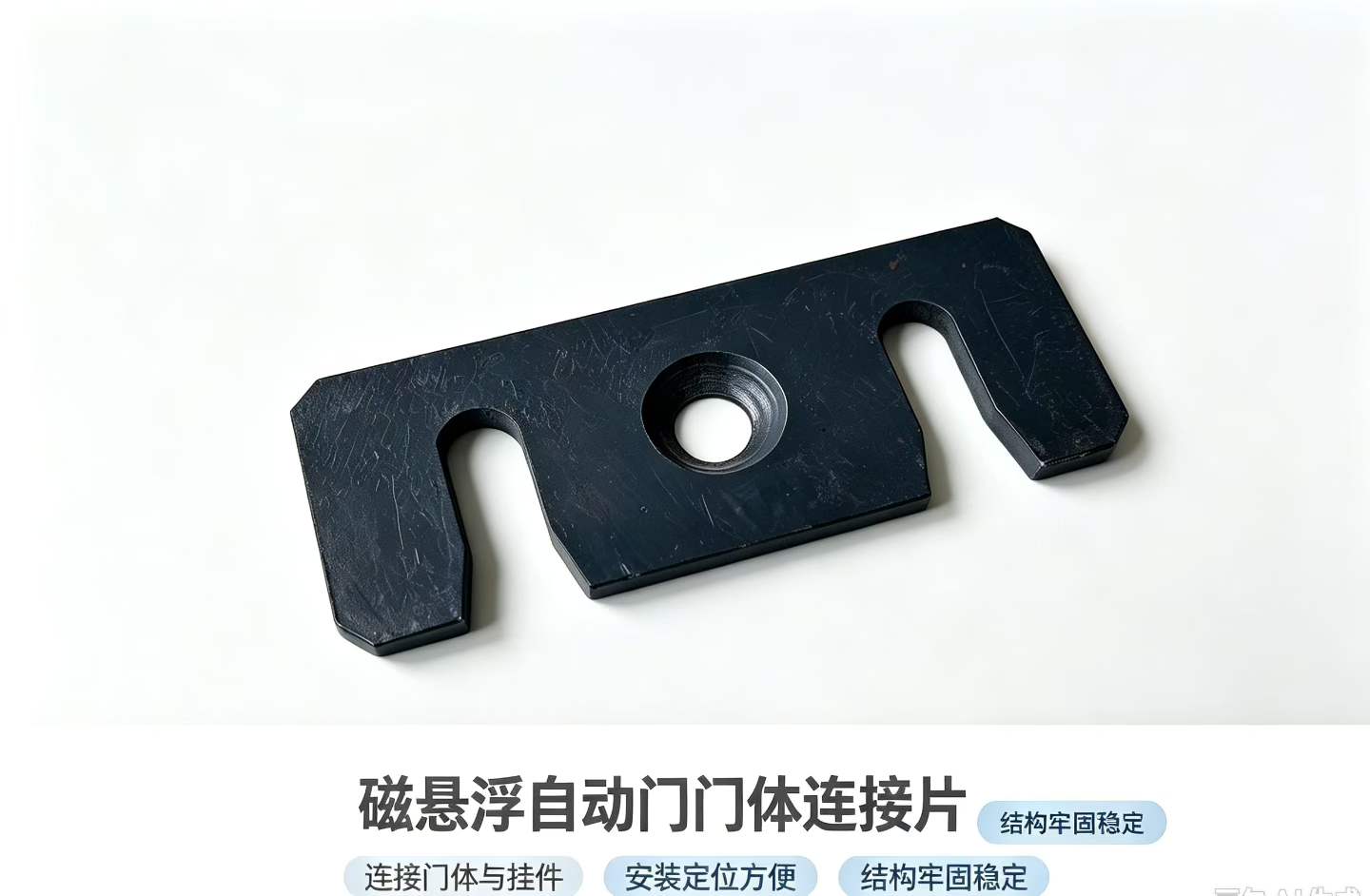

从实物看连接片的三个部位
拿到一片实物，可以按三个部位逐一确认。这种看法比只对照尺寸表更直接，也更容易发现加工和运输造成的问题。
| 基体与板厚 | 承担吊点受力。材质与板厚要与单扇门重、吊点数量一起核算。 |
|---|---|
| 两处U型开口槽 | 用于卡入门体挂件的对应部位，槽口要能顺畅嵌入，槽壁要有足够厚度。 |
| 中心圆孔 | 主受力螺栓的过孔或螺纹孔，孔口需平整，并与挂件孔位同心。 |
检查时可以把连接片平放在平台或玻璃上，看底面贴合情况与两端是否翘曲。轻微翘曲一旦焊到门体上，会被放大成吊点高低差，后面调门扇会非常吃力。
表面处理同样值得留意。发黑或喷涂层如果明显不均，焊点附近的防腐能力会下降；边缘毛刺没有处理干净，安装时容易划伤手和门扇饰面。
选型阶段要确认的六项
| 材质与板厚 | 按单扇门重与吊点数量核算，不建议只凭外观厚薄判断。 |
|---|---|
| 孔距与槽宽 | 与挂件、门体既有孔的孔距一致，必要时量取实物孔距再下单。 |
| 单扇吊点数量 | 一扇门用两片还是更多，取决于门宽与门重分布。 |
| 固定方式 | 确认是焊接固定还是螺栓固定，两者结构不同，不能混用。 |
| 防腐与外观 | 室内干燥环境与潮湿、半户外环境的表面处理要求不同。 |
| 供货一致性 | 同一批门的连接片应当可以互换，避免每扇门单独配孔。 |
其中孔距和槽宽建议以实物量取为准。图纸标注与实际到货件之间存在加工误差时，靠现场扩孔去凑会削弱受力截面，也会让两侧吊点不同心，得不偿失。
焊接与定位的操作顺序
焊接是连接片安装中比较容易出问题的一步。薄门板对热输入很敏感，操作顺序安排得当，后期调整会省很多力气。
- 先放线：在门扇上标出连接片位置，使同一扇门各吊点等高；
- 再定位：用夹具或点焊临时固定，确认孔位与角度无误；
- 分段对称施焊：控制单次热输入，减少门板局部变形；
- 焊后复测：重新测量连接片平面与中心孔位置；
- 清渣防锈：清除焊渣并补涂防腐层，避免焊点附近早期锈蚀。
焊后复测这一步常被忽略。变形是渐变发生的，只凭手感判断容易漏掉。用角尺与直尺测一遍平面度和孔位，比装上门扇之后再返工划算得多。需要现场核对焊接位置与吊点布置时，可拨打 13271597000 说明门体做法，先把方案确认清楚再动火。
螺栓预紧与防松
如果采用螺栓固定，预紧质量直接决定门扇运行的稳定性。预紧不足会出现松动与异响，预紧过大则可能压陷门板或使螺栓屈服。
| 预紧力矩 | 参考挂件说明书给出的标定值，不要凭手感加紧。 |
|---|---|
| 防松措施 | 按使用环境选择防松垫圈或螺纹紧固剂。 |
| 复紧周期 | 调试完成后复紧一次，之后按维护计划检查。 |
| 检查项 | 检查螺栓有无松动、连接片有无位移、门扇有无下沉。 |
运行一段时间后复紧一次是常见做法。通行频次较高的场所，可以把复紧纳入日常检查表，和轨道清洁、滚轮检查一起做，减少遗漏。
门体材质不同，固定方式也不同
| 金属门体 | 常见焊接或螺栓固定，注意控制焊接变形。 |
|---|---|
| 玻璃门 | 通过夹持或专用挂件固定，注意玻璃边缘保护与受力分散。 |
| 木门 | 多用螺栓或夹持式挂件，承重点应落在门扇实体部位。 |
| 极窄边框门 | 需要专门的窄型挂件，避免干涉与局部偏载。 |
玻璃门不能直接打孔固定，通常由边框型材或夹持结构承载；木门则要避开空心区域，必要时加垫板分散压力。把门体做法与连接方式一起确认，可以避免买回来装不上的情况。
出现跑偏或下沉先查连接片
| 门扇轻微跑偏 | 先看连接片是否在同一平面、各吊点是否等高。 |
|---|---|
| 周期性异响 | 检查螺栓是否松动、连接片与挂件是否干涉。 |
| 门扇一端下沉 | 检查焊接处是否开裂或门体局部变形。 |
| 挂件装不进 | 多为孔距偏差或焊后变形，先测实物孔距再处理。 |
排查顺序建议从门体开始，再往轨道方向查。连接片、挂件、动轨、轨道依次传递受力，先确认受力起点是否装正，可以避免把问题误判成轨道故障。
处理完成后做一次完整的开关与遇阻测试，并把调整内容记录在验收资料里。这样下一次出现类似现象时，可以更快判断原因，也能减少重复拆装。
采购与下单时怎么描述
连接片属于按门定制的小件，描述得越具体，来回确认的次数越少。下面几项建议在询价单上一次写清，必要时附上实物照片或简单草图。
| 门体信息 | 材质、厚度与单扇重量，决定固定方式与板厚选择。 |
|---|---|
| 吊点数量 | 一扇门计划用几片，位置大致在哪里。 |
| 孔距与槽宽 | 按实物或图纸量取，标注测量基准。 |
| 固定方式 | 焊接、螺栓还是夹持，会影响结构形式。 |
| 表面处理 | 室内、潮湿或半户外环境的要求不同。 |
| 交付时间 | 与门体加工进度配合，避免门装好却没有连接件。 |
如果门体由第三方门厂加工，建议在门厂出图阶段就确认连接片的孔位。等门体做完再补加工，往往要在已经喷好漆的门板上动火或扩孔，外观和防腐都会受影响。
数量上建议留出少量备件。同一批门的连接片如果按实际数量刚好采购，后续个别件出现误差时，补货周期会影响整体安装进度。
搬运、存放与现场保护
连接片体积不大，容易被随手堆放。实际施工中，因搬运磕碰造成孔口变形、槽口毛刺的情况并不少见，装上之后才发现装不进去。
- 按门或按楼层分袋包装，避免现场混件；
- 存放时避免重压与碰撞，特别是U型槽口位置；
- 安装前检查是否有锈蚀、毛刺与变形；
- 焊接作业时注意保护门扇饰面与成品涂层；
- 剩余备件集中收存，并在外袋上标注规格。
这些做法不增加多少成本，但可以减少现场返工。尤其是多门项目，按门分袋可以让安装人员在有限时间内更快找到对应配件。
与其他部件的配合关系
连接片不是孤立零件，它同时与挂件、动轨和门体发生关系。把这些配合关系理清，选型时就不容易漏项。
| 与挂件 | 孔位与角度需要对应，装好后不应出现强行别劲。 |
|---|---|
| 与动轨 | 通过挂件间接连接，同一条轨道上各吊点标高应一致。 |
| 与门体 | 固定方式随门体材质变化，承重点要落在实体部位。 |
| 与轨道 | 间接影响，吊点装正后门扇才能在轨道上平稳运行。 |
如果出现门扇运行不平稳的情况，可以按门体、连接片、挂件、动轨、轨道这个顺序逐级排查。把问题定位在具体环节，处理起来会更有针对性，也能避免一次性更换多个部件。
常见施工问题与处理办法
门体连接片在施工中遇到的问题比较集中，多数与定位和固定有关。把常见现象与处理办法整理出来，现场遇到时不至于临时商量。
| 吊点不等高 | 放线不准或焊接变形。重新测量基准，必要时割除返焊。 |
|---|---|
| 槽口装不进挂件 | 槽宽偏差或毛刺未清。先量实物尺寸，去除毛刺后再试装。 |
| 螺栓反复松动 | 预紧不足或缺少防松措施。按标定力矩复紧并增加防松件。 |
| 门扇边缘磕碰 | 搬运时缺少保护。加装临时护角并调整安装顺序。 |
遇到需要返焊的情况，建议先把门扇的受力状态确认清楚再动火。部分结构在焊接后需要重新做防腐处理，否则焊点会成为最早出现锈蚀的位置。对施工顺序有疑问时，可拨打 13271597000 说明门体做法与吊点布置，先把处理方案定下来再操作。
安全提示：涉及吊挂受力与安全边界的判断，应以项目设计文件、产品说明书和适用规范为准。本文内容用于选型与排查参考，不替代现场设计和专项验收。
常见问题
连接片和挂件是同一个东西吗？
不是。挂件是沿轨道运动、承担门扇导向的部件；连接片是把门扇与挂件连起来的过渡件，两者功能不同，更换方式也不一样。
连接片一定要焊接吗？
不一定。是否焊接取决于门体材质和挂件结构。金属门体常见焊接或螺栓固定，木门与玻璃门多用夹持或专用挂件，具体以说明书和现场做法为准。
孔距量错了怎么办？
不建议靠强行扩孔凑位。扩孔会削弱受力截面，也容易让两侧吊点不同心。比较稳妥的做法是先量取挂件与门体的实际孔距，再按孔距重新配片。
同一扇门需要几片连接片？
与门宽、门重和吊点布置有关。较窄的轻型门扇可能两片够用，较宽或较重的门扇会增加吊点数量分散受力，具体以门机选型为准。
木门可以用这种连接片吗？
要区分门体结构。木门通常不能直接焊接，需要配合木门专用挂件或夹持结构，连接片的固定方式也要相应调整。
连接片生锈会影响使用吗？
表面锈蚀会影响防腐与使用年限，焊点附近的锈蚀还可能掩盖裂纹。潮湿或半户外环境应选择与使用环境匹配的表面处理，并定期检查。
自己配一片相似尺寸的钢板可以吗？
不建议凭外观配。连接片承担吊点受力，材质、板厚、孔位与焊缝都影响安全边界，替换件应能说明材质规格并与原挂件孔位匹配。
装好后多久需要复紧？
通常在调试完成并运行一段时间后复紧一次。出现跑偏、异响或门扇位置变化时也要检查，复紧力矩参考挂件说明书的标定值。
相关资料与下一步
- 磁悬浮自动门轨道型材内腔与定子嵌装核对
- 德恩科磁悬浮门机功能结构说明书
- 自动感应门滑轮组吊轮数量与支架核对
- 磁悬浮自动门厂家资料与选型入口
连接片属于单价不高、影响不小的部件。它的选型依据是门体材质、单扇门重与吊点布置，安装质量则取决于定位、焊接与复紧这三步。把这三点在施工前说明白，后续运行会稳定很多。需要按门体做法核对连接方式时，可拨打 13271597000 说明情况，也可先查阅站内说明书资料，或致电 13271597000 确认孔位与板厚要求。
