通过认证 TL;DR（先看这段）：旗杆基础预埋件的标准施工方式是先在基坑里把预埋件（地脚螺栓、定位板、底盘）按图纸校正固定，再浇筑 C25 混凝土并养护到位。以 9≤H<17>
下面用一幅 9≤H<17>
一、先看懂这幅基础图：图纸上每个标注代表什么

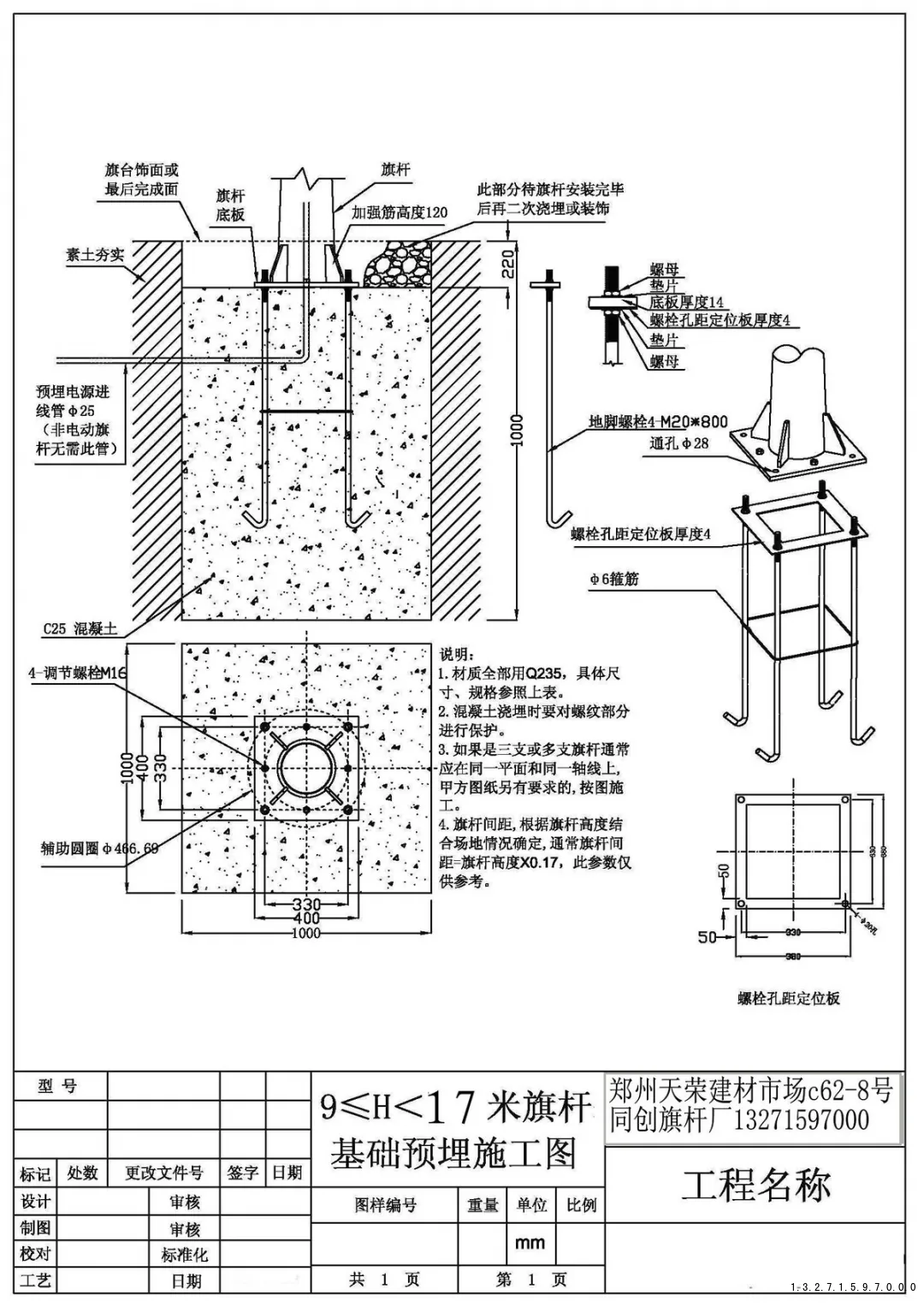

图1 说明：9≤H<17>
把图纸标注拆开看，每一项都对应一个具体的施工动作：
| 图纸标注 | 含义 | 施工时要注意什么 |
|---|---|---|
| C25 混凝土 | 基础混凝土强度等级 | 浇筑时振捣密实；预埋螺栓螺纹要做保护，别让混凝土浆料粘上 |
| 地脚螺栓 4-M20×800 | 4 根直径 20 mm、长 800 mm 的地脚螺栓 | 螺栓间距由孔距定位板控制，定位板厚 4 mm，浇筑前必须复核 |
| 通孔 Φ28 | 底盘上的螺栓穿孔直径 28 mm | 孔径比螺栓大，靠调节螺栓 M16 做微调，校正水平后再终拧 |
| 螺栓孔距定位板 厚 4 mm | 固定 4 根螺栓彼此间距的钢板 | 定位和水平都靠它，变形或错位会直接导致杆体装不上 |
| Φ6 插筋 | 基础里的构造钢筋 | 与螺栓骨架绑扎固定（常用镀锌铁丝），防止浇筑时移位 |
| 调节螺栓 M16 | 4 个调节螺栓 | 用于校正底盘水平度，灌浆前复校一次 |
| 辅助圆圈 Φ466.68 | 底盘外径参考圆 | 用来核对外径与基础坑口尺寸，坑口太小后期凿混凝土很麻烦 |
该图适用的高度区间是 9 米 ≤ 旗杆高度 < 17 米——也就是中学、高校、企业厂区和公共广场常见的一段。低于 9 米或高于 17 米，基础要重新按杆高复核，不能直接套用该图。
二、预埋件由哪些部件组成

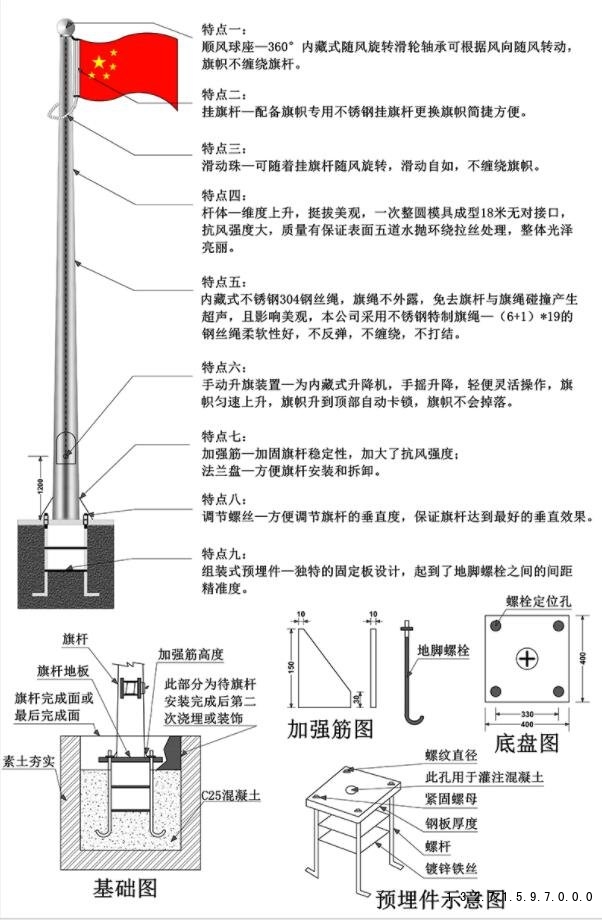

图2 说明：预埋件示意图，包含底盘图、加强筋图两部分，标注有地脚螺栓、螺栓定位孔、Φ330、Φ400、钢板厚度、加强筋、加强筋高度、螺杆、紧固螺母、镀锌铁丝、旗杆完成面（饰面层）、C25 混凝土，以及"此孔用于灌注混凝土"。
一个完整的旗杆预埋件，不是"几根螺栓"这么简单，它由四部分组成：
底盘（底板）：承接杆体底部的钢板，图上标注外径区间 Φ330–Φ400，板厚按杆高取值。底盘中央有一个专门的灌注孔——图上明确标注"此孔用于灌注混凝土"，混凝土从这个孔灌入，保证底盘下方填满、不留空腔。这是很多现场忽略的一步：不从这个孔补灌，底盘下面容易出现空鼓。
加强筋：焊在底盘与螺杆之间的筋板，图上单独标注了"加强筋高度"。作用是提高底盘抗拔和抗弯能力，风载大的地段尤其不能省。
螺杆（地脚螺栓）：图上与紧固螺母配套出现，杆长与直径按高度区间取值，9≤H<17>
定位与绑扎件：螺栓孔距定位板（厚 4 mm）+ 镀锌铁丝，用来固定各螺栓位置并与 Φ6 插筋绑牢。

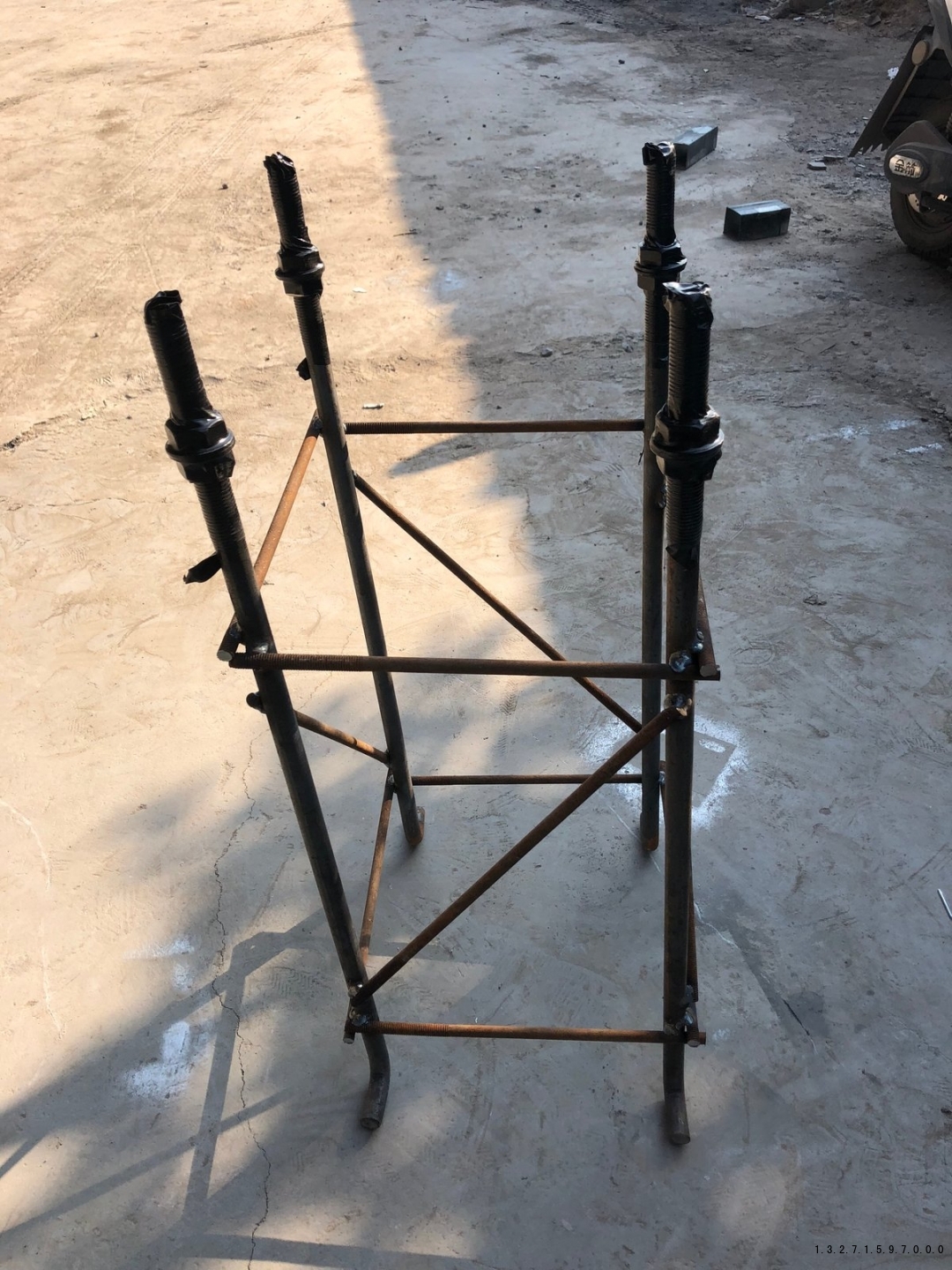

图3 说明：地脚螺栓安装架实物，可看到 4 根螺杆、定位板与加强筋的焊接关系。
三、基础尺寸和预埋深度怎么定
基础尺寸的核心逻辑只有一句：高度决定风载，风载决定基础抗拔和抗倾覆，都要落到基础平面尺寸和埋深上。参考图1 的标注区间：
| 高度区间 | 基础平面尺寸（参考） | 预埋深度 | 地脚螺栓 | 说明 |
|---|---|---|---|---|
| H < 9 m | 按图1 小值档取值 | ≥ 800–1000 mm | 按厂家配套 | 常见于幼儿园、社区、小区 |
| 9 m ≤ H < 17 m（图1 适用） | 图纸标注 700 / 1000 mm 两档，按杆高取值 | ≥ 1000 mm，进入持力层 | 4-M20×800，通孔 Φ28 | C25 混凝土，配 Φ6 插筋，定位板厚 4 mm |
| H ≥ 17 m | 超出图1 区间，需单独出图 | 按结构复核确定 | 按复核结果加大 | 涉及机械吊装与风荷载专项复核 |
两点提醒：
"进入持力层"比"挖够 1 米"更重要。如果基坑底部是回填土或松散土层，即使挖到 1 米也不算到位，需要继续下挖或做地基处理，否则后期沉降会表现为旗杆缓慢倾斜。
坑口要留操作空间。图1 的辅助圆圈 Φ466.68 是底盘外径参考，坑口净尺寸应在此基础上留出支模和振捣的操作余量，别卡着底盘外径开挖。
四、施工五步：从放线到养护

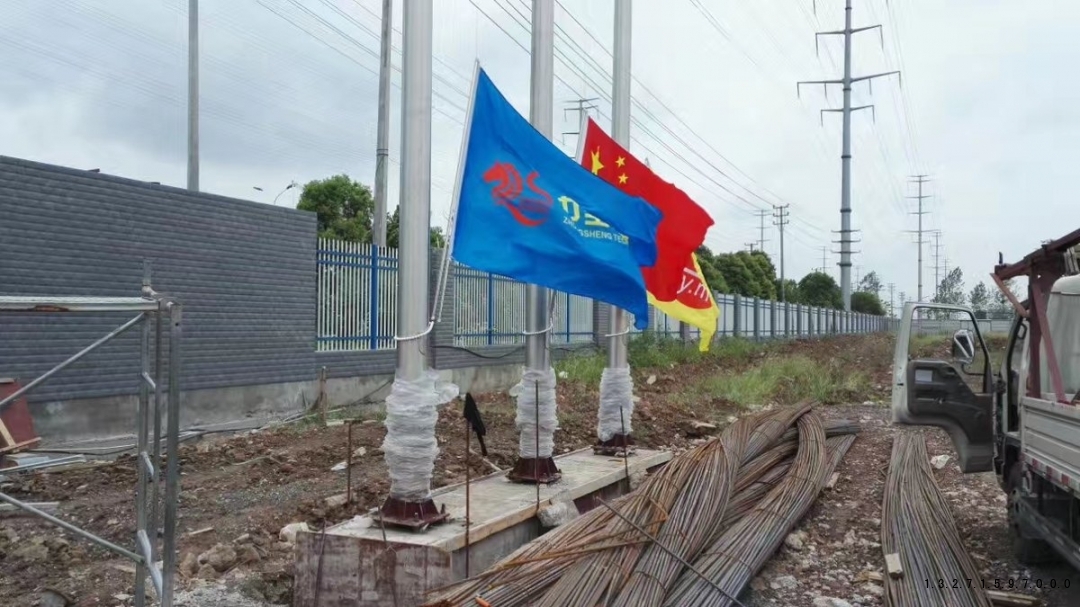

图4 说明：旗杆安装现场作业，可见杆体就位与人员配合过程。
步骤一 放线定位：按图纸把旗台中心点和基础轴线放到实地上，复核与既有建筑、道路、管线的距离。这一步要留记录，后续复测有依据。
步骤二 基坑开挖：按基础平面尺寸和深度开挖，注意坑壁稳定；遇到地下水或软弱土层要即时处理，避免塌方扰动基底。
步骤三 预埋件就位与固定：放入预埋件，用调节螺栓 M16 校正水平，复核螺栓间距和孔距定位板是否变形；用镀锌铁丝把骨架与 Φ6 插筋绑牢。螺栓螺纹部分必须做保护（缠胶带或套套管），否则浇筑后螺纹被混凝土污染，后期螺母拧不进去。
步骤四 混凝土浇筑：浇筑 C25 混凝土，振捣密实；底盘中央的灌注孔要补灌，保证底盘下方填满。浇筑过程中要盯住预埋件有没有被振捣棒推歪——这是常见的位移原因。
步骤五 养护与复校：常温养护通常不少于 7 天，达到设计强度后方可吊装。养护期内保护好螺栓螺纹，吊装前再复测一次水平度和螺栓间距。
五、工地实例：郑州二七区安置区项目

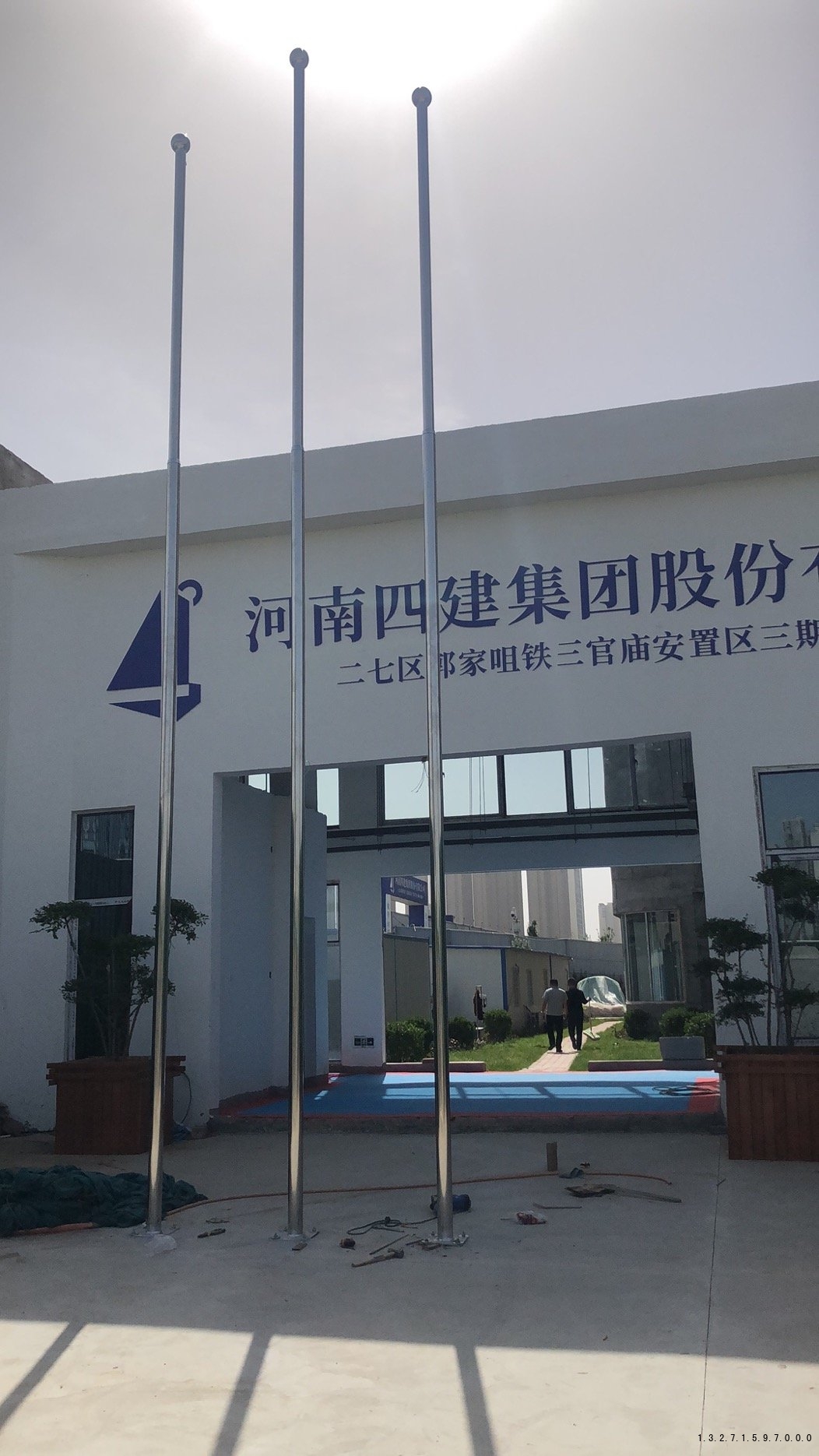

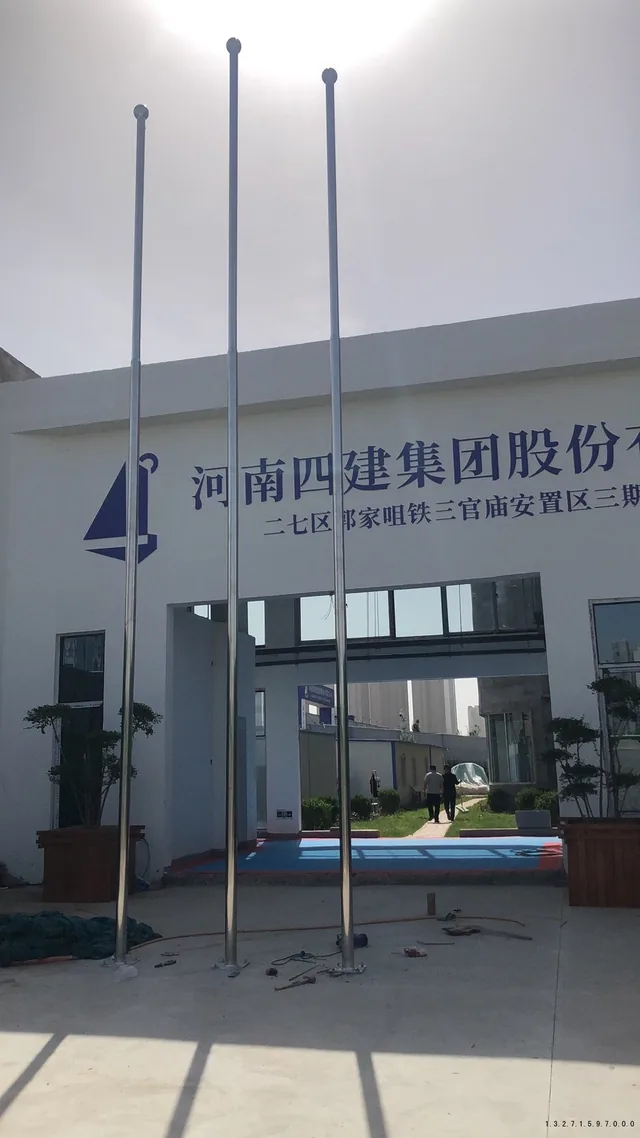

图5 说明：郑州二七区郭家咀铁三官庙安置区三期项目现场，施工单位为河南四建集团股份，画面为旗杆安装作业。
这类安置区、学校、厂区项目的共同点是旗杆数量多、基础统一、工期集中。批量施工时值得投入精力的环节是"做样板"——先完成一根基础并验收，把尺寸、标高、螺栓间距确认下来，再以此为基准批量复制，比每根都边做边量更省事，也更容易保证一致性。
六、常见错误与后果
| 错误方式 | 直接后果 | 正确方式 |
|---|---|---|
| 预埋深度不够、没进持力层 | 后期沉降，旗杆缓慢倾斜 | 挖到持力层，回填土或软土需处理 |
| 螺栓螺纹未保护 | 混凝土粘住螺纹，螺母装不上 | 浇筑前缠胶带或套套管保护 |
| 浇筑时振捣棒推歪预埋件 | 螺栓间距偏差，杆体装不上 | 振捣避开骨架，浇筑中随时复核 |
| 底盘灌注孔不补灌 | 底盘下方空鼓，受力不均 | 从中央灌注孔补灌混凝土 |
| 养护期提前吊装 | 基础微裂或后期沉降 | 养护至设计强度（常温通常 ≥ 7 天） |
| 忘了预埋电源管 | 后期开槽布线，破坏旗台饰面 | 基础浇筑时同步预埋电源管 |
七、浇筑前验收核对清单
| 核对项 | 合格标准 | 核对方式 |
|---|---|---|
| 基坑尺寸与深度 | 满足图纸平面尺寸，进入持力层 | 钢尺量测 |
| 螺栓规格与数量 | 9≤H<17> | 目视 + 钢尺 |
| 定位板 | 厚度 4 mm，无变形，孔距准确 | 钢尺量测 |
| 水平度 | 底盘水平，调节螺栓已初调 | 水平尺两个方向测 |
| 绑扎固定 | 骨架与 Φ6 插筋用镀锌铁丝绑牢 | 手推不晃动 |
| 螺纹保护 | 螺纹已包裹，无混凝土污染风险 | 目视 |
| 灌注孔 | 位置居中，无堵塞 | 目视 |
| 电源管（电动旗杆） | 已同步预埋至杆体底部 | 目视 + 通球 |
八、FAQ：旗杆基础预埋常见问题
旗杆预埋深度多少合适？以 9≤H<17>
C25 混凝土够不够？什么时候要用更高标号？图1 标注为 C25，是这一高度区间的常规取值。如果地基承载力偏低、杆体偏高，或项目设计文件有更高要求，应按设计提高标号，不要自行降低。
地脚螺栓为什么是 4-M20×800？能不能换成别的规格？4 根 M20、长 800 mm 是 9≤H<17>
浇筑之后多久可以吊装？常温条件下通常养护不少于 7 天，并以混凝土达到设计强度为准。赶工期可用早强混凝土，但仍要看强度报告，不能只凭天数判断。
下雨天能浇筑基础吗？小雨可继续但需做好防雨遮挡，防止雨水冲刷基坑和改变混凝土水灰比；中雨及以上建议暂停。雷暴、六级以上大风天气应停止吊装作业。
旧基础能不能直接利用？只有当原有基础的尺寸、混凝土状态、螺栓间距都和新杆体匹配，且无沉降裂缝时才可考虑。多数改造项目建议凿除重做，因为旧螺栓间距很难和新底盘对上。
电动旗杆的电源线什么时候埋？必须在基础浇筑时同步预埋电源管，从旗台引至杆体底部。后期开槽布线会破坏旗台饰面，明线也影响观感与防护。
图纸上的 Φ466.68 是干什么用的？是底盘外径的参考圆，用来核对底盘尺寸与基础坑口是否匹配，开挖时坑口要在此基础上留出支模和振捣的操作余量。
参考与说明
参考依据：《建筑地基基础设计规范》GB 50007、《混凝土结构设计规范》GB 50010、《混凝土结构工程施工质量验收规范》GB 50204、《建筑物防雷设计规范》GB 50057，以及郑州同创旗杆厂家 9≤H<17>
