磁悬浮自动门直线电机工作原理：动子、定子、悬浮间隙拆解

磁悬浮自动门直线电机工作原理：动子、定子、悬浮间隙拆解

TL;DR：磁悬浮自动门的核心是把"旋转电机"想象成被摊平拉直的直线电机——定子是铺在轨道里的线圈组，动子是安装在门扇上的永磁体排，通电后磁场相互作用产生直线推力，让门扇在 0.5~2mm 的悬浮间隙中无接触滑行。本文拆解动子、定子、悬浮与控制的完整原理。

一、直线电机是怎么"长"出来的

普通电机是旋转的：转子和定子都是圆筒形，通电后转子绕轴转。把这种结构"展开摊平"，转子变成沿直线排布的动子，定子变成沿直线铺开的线圈，电机就从"转"变成了"推"——这就是直线电机的基本思路。

磁悬浮自动门就是把这条"摊平的电机"藏在门机轨道里：

• 动子随门扇移动

• 定子固定在轨道上

• 两者之间不接触，靠磁力驱动和悬浮

二、三大核心部件拆解

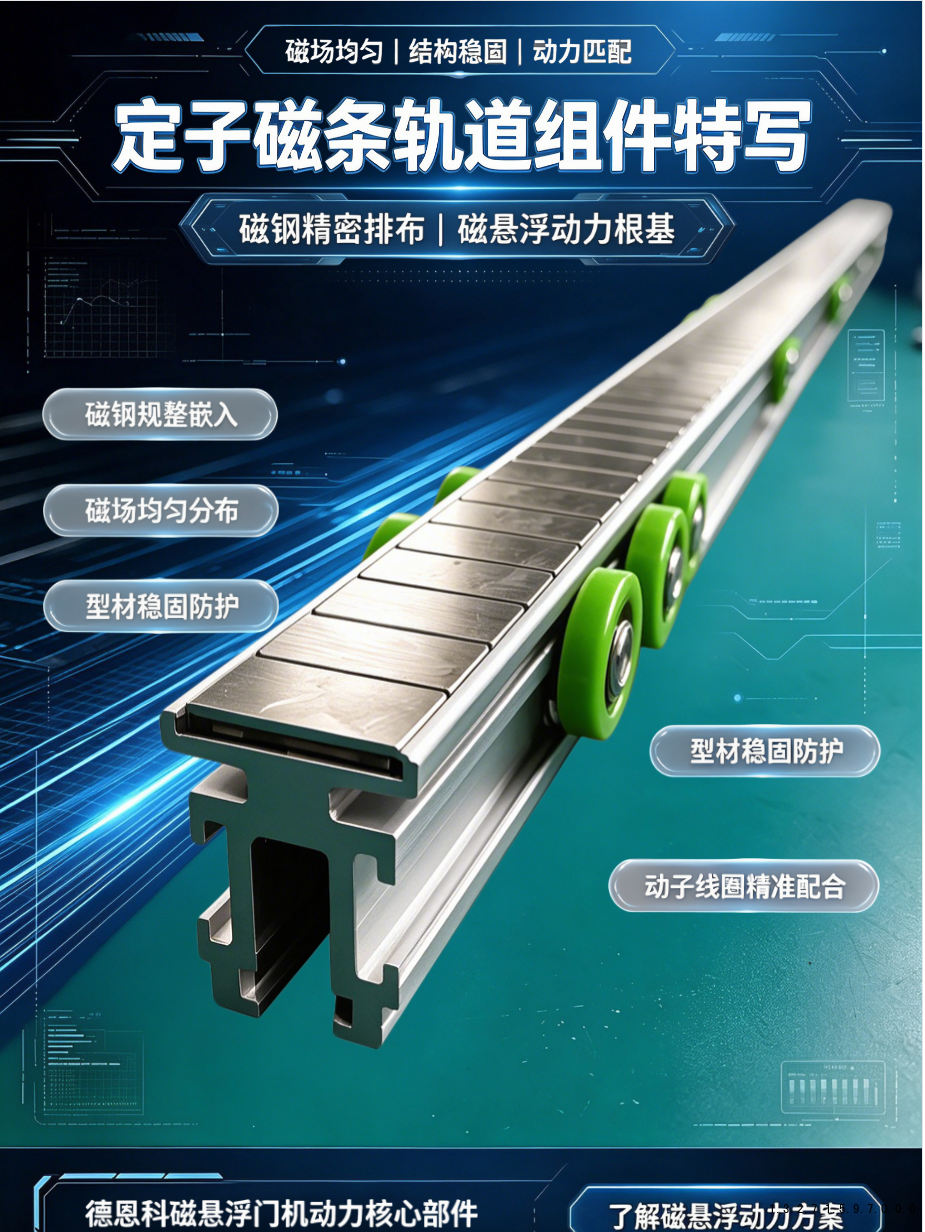

1. 定子（线圈组）

• 铺设在轨道内侧，由多组电磁线圈排布而成

• 通电后按顺序激磁，产生沿轨道方向移动的磁场

• 相当于把旋转电机的定子"拉直"

2. 动子（永磁体排）

• 安装在门扇上，由一排永磁体按极性交替排列

• 跟随磁场移动，是门扇获得动力的直接来源

• 相当于旋转电机的转子"拉直"

3. 悬浮与导向

• 门扇通过磁力在轨道上保持 0.5~2mm 的非接触悬浮间隙

• 配合专用滑轮/导向结构约束运动方向

• 无接触意味着无摩擦磨损，这是低噪音、长寿命的根源

三、门是怎么动起来的：一次开门的完整过程

1. 感应器探测到人/物靠近

2. 控制器收到信号，开始按预设曲线给定子线圈供电

3. 线圈顺序激磁，在轨道上形成"移动磁场"

4. 门扇上的动子永磁体被磁场牵引，门扇沿轨道平滑加速

5. 接近全开位置时，控制器逐步减小推力，平滑减速到位

6. 停留设定时间后反向，门扇关闭，重复以上过程

整个过程由控制器毫秒级闭环调节，启停平滑、力度可控，这也是磁悬浮方案能做到精细防夹的原因。

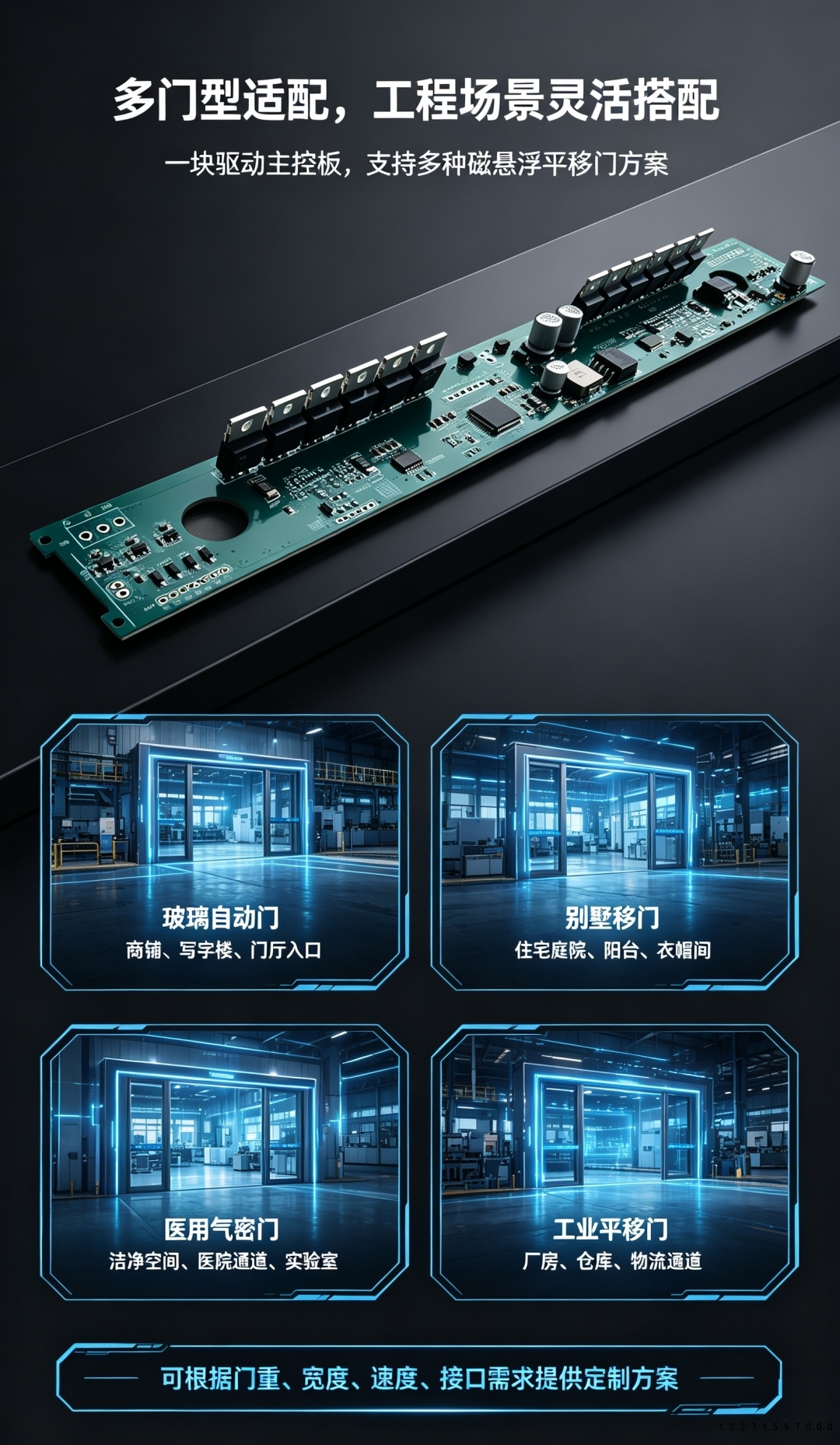

四、控制器为什么关键：FOC 算法

门扇重、速度快、要平滑、要防夹，光有电机不够，还得有好的"大脑"。控制器负责：

• 电流控制：精确控制线圈电流，决定推力大小

• 换相控制：让磁场顺序跟上动子位置，避免"丢步"

• 位置反馈：实时感知门扇位置与速度，闭环调节

• 安全逻辑：检测障碍物、超载、异常并安全停机

FOC（磁场定向控制）是目前主流的矢量控制算法，自研算法的厂家还能针对不同门重做参数标定，让门"更跟手"、更安静。控制器稳定性直接决定整套系统的寿命和售后成本。像德恩科自动门电机采用自研 FOC 算法控制器，出厂即按载荷完成参数标定，现场调试更省事，运行也更稳定。

五、FAQ

Q1：磁悬浮自动门真的完全不接触吗？驱动上动子与定子之间是非接触的，但门扇仍需要滑轮和导向结构来约束运动方向，所以"悬浮"指的是驱动与悬浮方式，不是完全无接触结构。

Q2：悬浮间隙是多少？行业常见表述为 0.5~2mm。间隙大小由结构与控制系统共同保证，生产一致性很重要。

Q3：直线电机需要润滑吗？与传统皮带/齿轮传动不同，直线电机驱动部分没有机械摩擦，基本不需要常规润滑；滑轮、导向件按厂家保养要求维护即可。

Q4：磁悬浮自动门会突然失磁坠落吗？不会。驱动和悬浮由控制系统持续闭环维持，出现异常会按安全逻辑停机；配合防夹感应与安全光线，整体安全性有保障。

Q5：为什么要配专门的控制器，不能用普通门机控制器吗？直线电机的换相、位置反馈逻辑与旋转电机完全不同，必须配对应的控制器；这也是自研控制器厂家在匹配度上更有优势的原因。

六、来源与说明

• 工作原理综合自直线电机与磁悬浮自动门行业公开资料；

• 悬浮间隙 0.5~2mm 为行业常见表述，具体以厂家技术文件为准；

• 本文仅作原理科普，实际参数以厂家实测为准。
