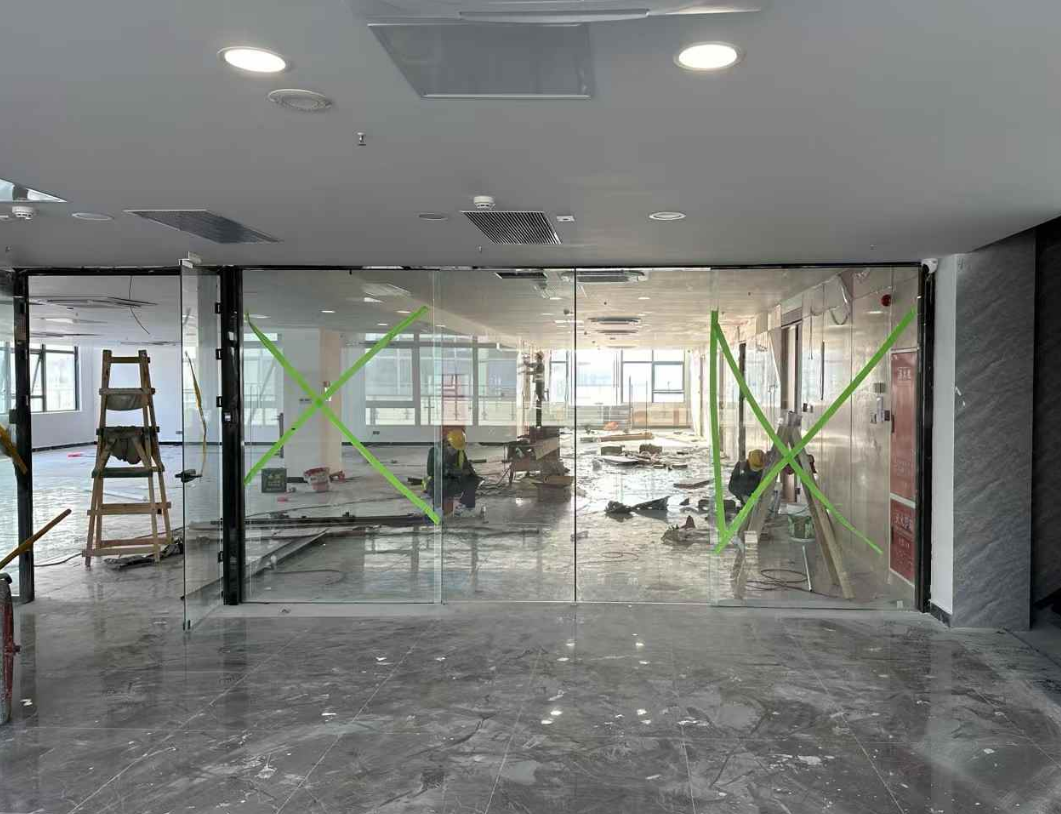

这张照片记录的是吊顶内藏式无框重型玻璃感应门的施工阶段。判断装得好不好，看吊点标高、下缝尺寸、限位位置和停位重复性四处是否统一；按放线、挂装、调平、通电、验收五步留下可测量记录，比事后争论更有效。
这张现场照片能确认什么
先只描述照片里看得见的部分：门洞上方是整片吊顶，没有外露机箱；门体由多块玻璃拼接，玻璃之间没有可见边框；地面为深色石材，已经铺贴但仍在施工期；玻璃面上留有绿色叉形标记；门洞两侧是石材与金属饰面墙。
这些特征指向一种常见做法：机组藏在吊顶内，门扇靠顶部吊件悬挂，底部靠下导向或地轮约束。做法本身没有问题，真正决定使用体验的是这几个隐藏部位的尺寸是否统一。
| 顶部无外露机箱 | 机组与轨道可能位于吊顶内 | 机组型号、吊点生根方式、检修口位置 |
|---|---|---|
| 玻璃无可见边框 | 门扇依靠夹具与吊件固定 | 夹具规格、夹持方式、玻璃是否开孔 |
| 石材地面已完成 | 门体与地面之间形成下缝 | 下导向或地轮形式、下缝实测尺寸 |
| 玻璃上有叉形标记 | 施工期常见的过程标识 | 标记含义以现场交底记录为准 |
| 门洞两侧为硬质饰面 | 门体与墙体之间缝隙固定 | 侧缝尺寸、防撞与密封做法 |
照片只能证明“做成了这个样子”，不能证明尺寸、承重和接线是否符合要求。判断合格与否，要看现场量测记录和机组铭牌，不能只看图。
型号里的数字不等于门体重量
文件名里的 LTC-600 是型号标识，采购环节容易把它直接理解成“能带 600 公斤”，这一步需要现场核实。门体重量由玻璃面积、厚度、密度、夹具和五金共同决定，机组能力要按整扇门的完整移动质量核算，而不是只看单块玻璃。
可以用一个通用算法做初估：玻璃密度约为 2500 kg/m³，10 毫米厚玻璃约 25 kg/m²，12 毫米约 30 kg/m²。若单扇玻璃高 2.1 米、宽 1.2 米，面积约 2.52 平方米，10 毫米厚时玻璃自重约 63 公斤，再叠加夹具、吊件与门锁的重量。这个结果只用于估算，实际应以称重或供方核算为准。
| 玻璃面积 | 按门扇实际可见尺寸量取，不含被夹具覆盖的部分 |
|---|---|
| 玻璃厚度 | 以玻璃边部的厚度标识和进场验收记录为准 |
| 玻璃自重 | 面积乘以单位面积重量，得到单块玻璃的估算值 |
| 夹具与五金 | 包括吊件、夹持件、门锁、拉手等随门移动的部件 |
| 整扇质量 | 玻璃自重加五金，得到机组需要驱动的完整质量 |
把估算值交给供方时，同时说明门的用途、每天大致开启次数和门洞是否受风压影响。商场门厅与仓库通道的通过频次完全不同，配置思路也不同。
无框玻璃门的四个受力环节
无框门没有门框帮忙分担荷载，力几乎都集中在少数几个连接点上。把这四个环节逐一核对，比笼统地看“装得平不平”更有用。
| 吊点 | 承担门扇全部重量。吊点数量、间距和生根方式决定了门扇会不会下垂或倾斜。 |
|---|---|
| 上导轨 | 负责导向与承载。导轨直线度和接头平顺度会直接影响运行阻力与噪声。 |
| 下导向或地轮 | 限制门扇前后摆动。无框门自重大、迎风面积大，下部的约束不能省。 |
| 限位与缓冲 | 决定开门和关门的停止位置。限位位置偏差会让门体撞击门框或密封条。 |
四个环节里，吊点和下导向最关键。吊点不等高，门扇会沿运行方向倾斜；下缝过小，门体会在石材地面上摩擦；限位没调好，每次开关都在撞击。这三类问题在交付后很难靠调整感应器弥补。
安装顺序与工序交接
玻璃门的安装不是从挂玻璃开始的。前面几道工序没做完，后面越装越被动。
- 放线复核：量门洞净宽、净高、两侧墙体垂直度和地面水平度，确认门体完成面尺寸。
- 吊点生根：按吊点位置在混凝土顶板或吊顶内钢架上做固定，检查生根点是否可靠。
- 机组就位：把机组放到位并调平，确认机组底面标高与吊顶完成面之间的关系。
- 轨道安装：装导轨并检查直线度，接头处打磨平顺，避免吊轮经过时产生顿挫。
- 吊件与夹具：按门扇孔位装配吊件和玻璃夹具，核对夹持位置是否对称。
- 玻璃挂装：两人以上配合抬升门扇，先临时固定，再逐点调整吊件高度。
- 下导向安装：按门扇实际位置定位下导向或地轮，使门体前后不摆、左右不刮。
- 限位与缓冲：调整开门、关门停止位置，确认门体在两端不撞击。
- 接线调试：按图纸接线，逐项测试感应、开门、保持、关闭和断电状态。
工序之间有两个交接点容易出问题。一个是吊顶封板之前，机组、轨道和检修口必须完成并验收；另一个是石材铺贴之前，下导向的预埋或开孔位置必须确定。这两处一旦颠倒，后期就要在成品面上开孔。
吊顶内藏机组要留检修条件
机组藏进吊顶，外观整洁，但维护难度会明显上升。检修口的位置要能让维修人员看到机组铭牌、控制器端子和手动释放装置，而不是只能伸手进去摸。
| 检修口尺寸 | 按机组与控制器的实际外形确定，留出操作空间 |
|---|---|
| 检修口位置 | 位于机组正下方或侧方，避免被灯具和风口遮挡 |
| 机组周围留空 | 留出散热与接线操作空间，不与其他管线贴靠 |
| 线缆预留 | 预留足够长度，便于抽出控制器检查而不必拆线 |
| 标识 | 在检修口附近标注机组型号与回路编号 |
很多后期故障并不是设备坏了，而是维修时找不到端子、够不到手动释放，只能拆吊顶。把检修条件在施工阶段定下来，成本很低。
玻璃保护与叉形标记
施工期在玻璃上做叉形标记，常见用途是标识已完成检查、待处理部位或成品保护范围。具体含义必须以现场交底记录为准，不能仅凭标记判断玻璃是否合格，也不能因为看到标记就认为这块玻璃要更换。
- 护角与护边：玻璃边角是受力薄弱位置，搬运和存放阶段要有护角。
- 保护膜：饰面施工期间保留保护膜，交付前再统一撕除，避免砂浆和涂料污染。
- 焊接与切割：玻璃附近进行焊接或切割时，要遮挡火花和飞溅物。
- 临时支撑：门扇挂装后未调试完成前，避免人员倚靠和材料碰撞。
安装前还应检查玻璃边部有无崩边、划伤和明显波纹，核对玻璃上的认证标志与进场记录是否一致。边部崩边会在夹持处形成应力集中，是后期自爆的诱因之一，发现后应由供方确认处理方式。
通电调试的五项测试
调试不是“能开能关”就算完成。下面五项依次做完，并把结果记录下来，后面验收和维修都有依据。
- 空载运行：不挂门扇时让机组运行，听轨道与吊轮有无异响，确认运行方向正确。
- 带载运行：挂上门扇后连续开关若干次，观察启动、运行、停止是否平稳。
- 停位检查：测量开门和关门后的实际位置，确认两侧缝隙均匀、重复停位一致。
- 防夹与避让：在关门路径上放置测试物，确认门体能停止或反向，感应区域覆盖到位。
- 断电与复位：切断电源，确认门扇可按预案处置；恢复供电后检查是否需要重新自检。
调试时的环境状态也要记录。地面是否有保护垫、门洞是否有穿堂风、感应器前方是否有反光物体，都会影响测试结果。同一套门在不同环境下表现可能不同，记录条件才能复现问题。
验收清单
| 门洞尺寸 | 净宽、净高与图纸一致，完成面误差在允许范围内 |
|---|---|
| 吊点标高 | 同一门扇各吊点等高，同一门洞各门扇标高一致 |
| 门体垂直 | 门扇立面无明显倾斜，关闭后与侧墙平行 |
| 门缝均匀 | 中缝、侧缝、上缝宽度一致，无刮擦 |
| 下缝尺寸 | 门体与地面留有间隙，运行全程不摩擦 |
| 运行噪声 | 开关过程无金属撞击声和周期性异响 |
| 停位重复性 | 连续多次开关后停止位置一致 |
| 防夹表现 | 测试物进入关闭路径时门体停止或反向 |
| 断电处置 | 断电后可按预案打开，恢复供电后运行正常 |
| 资料齐全 | 铭牌照片、接线图、调试记录与验收单归档 |
容易返工的几个位置
- 吊点不等高：门扇沿运行方向倾斜，靠调夹具很难完全补偿，需要重新调整吊点。
- 下缝过小：石材地面略有起伏就会摩擦，表现为运行吃力或底部异响。
- 限位未调：门体在两端撞击门框，长期使用会松动吊件和夹具。
- 夹持扭矩不足：玻璃在夹具中缓慢下滑，门体逐渐倾斜。
- 接线未做防护：潮气进入端子，表现为偶发误动作或不开门。
这几类问题的共同点是初期不明显，使用一段时间后才暴露。验收时如果只做一次开关测试，很容易漏掉。建议连续运行一段时间后再复测一次停位和下缝。
与门禁、消防、感应器的接口
商业门厅的玻璃感应门通常不只接一个感应器。门禁、消防联动和手动开关都会向控制器发信号，接口没理清，调试时就会出现“门一直开”或“刷卡没反应”。
| 开门触发 | 感应器或门禁输出开门信号，控制器执行一次完整开门流程 |
|---|---|
| 保持开启 | 消防或高峰模式要求门体常开，需要控制器支持对应输入 |
| 强制关闭 | 消防联动时按要求关闭，需确认断电与复位的处理方式 |
| 状态反馈 | 门体开到位、关到位信号可反馈给门禁或楼控系统 |
接口确认建议做成一张点表：每个信号来自哪个设备、接到控制器哪个端子、常态是通还是断、断电后是什么状态。这张表在调试和后期改造时都能直接用。涉及消防联动和门禁权限的部分，要以项目设计文件和适用规范为准。
交付时要留下的资料
| 机组铭牌照片 | 型号、序列号与额定参数，便于后期配配件 |
|---|---|
| 接线记录 | 端子对应关系与现场接线照片 |
| 调试记录 | 五项测试的实际结果与测试条件 |
| 验收单 | 双方确认的验收项目与遗留问题处理结果 |
| 维护建议 | 检查周期、检查项目与易损件清单 |
资料留全，后期维护会省很多时间。尤其是吊顶内藏的机组，没有铭牌照片和接线记录，维修人员往往要先拆吊顶才能判断型号。
常见问题
LTC-600 能带多重的玻璃门？
型号里的数字不能直接当作承重结论。门体重量要按玻璃面积、厚度、夹具和五金逐项核算，再与机组铭牌上的额定参数对照。采购前把单扇尺寸和厚度提供给供方，由其确认配置，比按型号数字推断更可靠。
无框玻璃门一定要做下导向吗？
大面玻璃门自重大、迎风面积大，底部缺少约束时容易前后摆动。是否采用下导向、地轮或其他形式，取决于门体尺寸、重量和现场条件，应以设计文件和机组要求为准。无论采用哪种形式，都要让门体在运行全程不摩擦地面。
机组藏在吊顶里，以后怎么检修？
在吊顶封板前确定检修口位置和尺寸，使维修人员能看到机组铭牌、控制器端子和手动释放装置。检修口附近标注机组型号与回路编号，线缆预留足够长度，避免每次检查都要拆吊顶。
玻璃上的叉形标记代表什么？
施工期的叉形标记常见于过程标识，可能表示已完成检查、待处理部位或成品保护范围。具体含义要以现场交底记录为准，不能仅凭标记判断玻璃合格与否，也不能直接认定需要更换。
重型玻璃感应门需要多大功率的电源？
功率要按机组额定输入和同时运行的附件核算，包括控制器、感应器、门禁和电锁。具体数值以机组铭牌和说明书为准。布线时还要考虑线径与压降，线路过长或过细会影响启动表现。
门体运行晃动是什么原因？
常见原因有吊点不等高、下导向间隙过大、吊轮磨损和限位位置偏差。排查时先看门体是否倾斜，再检查下部约束是否有效，最后确认限位与缓冲是否到位。逐项排除比直接更换配件更省成本。
断电后玻璃门还能推开吗？
取决于机组是否配置手动释放以及释放方式。验收时应实际测试断电后的处置流程，确认现场人员知道如何操作。涉及消防疏散的通道，断电处置方式要按项目设计文件和适用规范执行。
感应器和门禁可以同时接吗？
多数控制器支持多路输入，但需要确认每路信号的定义、常态电平和优先级。建议在调试前做一张接口点表，写清信号来源、接入端子和失效状态，避免出现门常开或刷卡无响应。
地面石材已经铺好，还能装下导向吗？
可以先确认下导向的固定方式。部分结构可以在石材上开孔后加装，部分需要在铺贴前预埋。已经铺贴的情况下，开孔位置要避开空鼓和拼缝，并由施工方确认防水与收口做法。
安装完成后多久可以正常使用？
玻璃挂装、调平、接线和调试完成后即可试运行，但建议在饰面施工全部结束、现场清理后再做一次复测。施工期间的粉尘和碰撞会影响运行状态，交付前的复测结果更能代表实际使用情况。
相关资料与下一步
- 四扇玻璃感应门安装流程：固定扇定位与通电调试
- 自动感应门安装现场：配置组成与选型核对
- 重型自动门荷载计算与门机选型
- 重型自动门安装基础与预埋件
- 自动感应门与门机资料入口
无框重型玻璃感应门的安装质量，取决于吊点、下导向、限位和停位这几处看不见的细节。把门重算清楚，把工序顺序排对，把五项测试做完并留下记录，后期使用会稳定很多。需要按现场条件核对机组配置、吊点做法或验收口径时，可拨打 13271597000 说明门洞尺寸与玻璃厚度；也可以致电 13271597000 确认检修口位置与接线要求。门体较宽或玻璃较厚时，建议先把单扇尺寸、厚度和五金清单发给供方，再确认吊点数量与机组配置，电话 13271597000。本文由河南联同创智能科技有限公司（郑州同创）整理，涉及结构安全、消防联动和电气接线的部分，应以项目设计文件、产品说明书和适用规范为准。现场条件与照片不一致时，以实测记录为准，必要时请供方到场复核后再确定施工方案。需要补充机组铭牌照片或接线资料时，也可通过 13271597000 索取对应模板，按统一格式归档，便于后期维护与改造时直接调用。
