磁悬浮自动门四联动、五联动及多联动安装示意
多联动方案的核心不是门扇越多越好，而是在有限收纳空间内确认每扇门的移动关系、重叠量、轨道截面和承载条件。

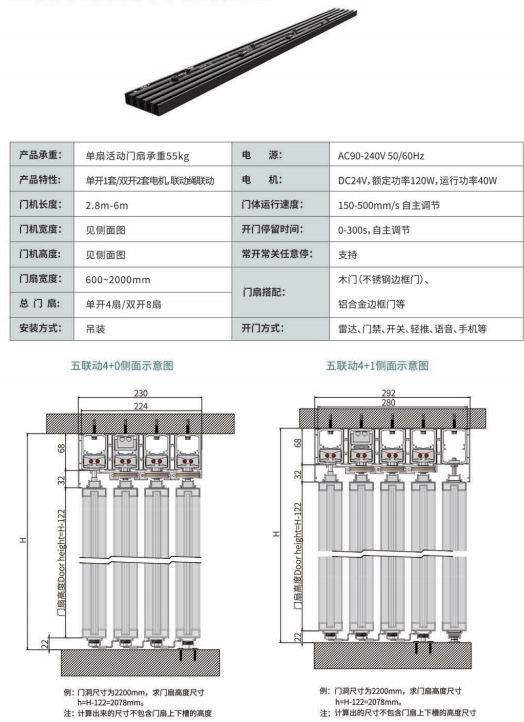

四联动与五联动资料图对照
| 资料图 | 单扇门扇承重 | 轨道长度 | 门扇组合 |
|---|---|---|---|
| 四联动 | ≤60 kg | 2.3–6 m | 单开3或4扇；双开6或8扇 |
| 五联动 | ≤55 kg | 2.8–6 m | 单开4或5扇；双开8或10扇 |
两张图均列示AC90–240V 50/60Hz、DC24V电机、额定功率120W、运行功率40W、150–500mm/s等资料参数。它们属于资料图标称，不代表所有批次或全部配置。
多联动尺寸公式怎么用
示意图中的W、DW及16mm等关系必须结合图例方向理解。现场不应只把公式中的数字代入总门洞宽度，还要确认固定门、活动门、侧收空间、门扇搭接和完成面误差。
多联动方案复核清单
- 逐扇编号并记录活动门、固定门和开启方向；
- 分别计算单开、双开净开口和门扇收纳宽度；
- 核对多轨截面宽度是否与吊顶、墙体和检修口冲突；
- 按最重活动门扇而不是平均重量核对承重；
- 安装完成后验证同步、间隙、遇阻和手动开启。
常见问题
四联动和五联动如何选择？
先比较净开口、侧收空间、单扇重量和轨道宽度，再按当前配置图选择。
门扇数量增加后是否还能使用同一轨道宽度？
不能这样假设。资料图显示不同组合的截面尺寸不同，应按对应图纸确认。
图中公式可以直接用于下单吗？
只能用于初步理解，正式下单前需要现场复尺并由供应方出具确认图。
资料更新：2026-07-16。
