通过认证 磁悬浮自动门电机安装尺寸与接线定义：顶装/侧装三种方式与7色线序表
TL;DR
装磁悬浮门机，八成的返工不是电机坏，是尺寸量错和线接错。门洞净宽、轨道安装面水平度、电机中心线位置，这三项先定死。
顶装、侧装、预埋三种方式对门洞净高的要求不同，顶装省事但要吃掉 80～120mm 层高，侧装对墙面承载要求高。
常见 24V 磁悬浮电机输出 6～7 条线，红黑是电源和公共端，其余是信号线。线序各厂不统一，下面是常见定义，接线前必须以机身标签为准。
装完别急着通电，先断电手推门扇，能顺畅滑出 3～5cm 才算安装阻力合格。这是判断导轨有没有装歪的便捷途径。
户外门、重载门要额外核风压和线径，别拿室内轻门的参数往上套。
一、开工前先量这五处尺寸
磁悬浮自动门的安装精度要求比皮带门高。皮带门轨道歪一点，皮带还能"将就"着跑；磁悬浮的动子和定子之间是磁场耦合，安装面不平、中心线偏太多，就会出现门扇发抖、走不到位、异响。量尺阶段多花十分钟，能省掉后面一整天的返工。
| 尺寸项 | 怎么量 | 常见问题 |
|---|---|---|
| 门洞净宽 | 量门洞内侧........窄处，取上中下三个点的........小值 | 只量一个点，装完发现门扇擦框 |
| 门洞净高 | 从完成地面到门洞顶 | 没算地砖/地毯厚度，装完顶不上 |
| 轨道安装面水平度 | 水平仪全程测量，误差控制在 2mm/2m 内 | 老房子梁不水平，直接贴上去装 |
| 电机中心线位置 | 与轨道中心线对齐，偏差通常不超过 40mm | 电机装偏，门扇走到某一端就乏力 |
| 止挡器位置 | 动轨在任意一端极限位置时，另一端保持在电机中心线附近 | 止挡器出厂已调好，现场乱动后行程错乱 |
一个实用的复核动作：轨道装好后先别挂门扇，用水平仪复核一遍，再用手推动轨，感觉全程阻力均匀、没有某一段发卡，才算合格。
尺寸图怎么读：别只盯一个数字
向厂家要尺寸图时，重点核三组信息：
截面尺寸。 尺寸图上通常标出轨道截面的宽、高、槽口宽度等若干数值（单位 mm），例如常见的 60、48、68、28 一类标注。这些数字决定轨道能否放进预留槽、封板怎么配、与装饰收口怎么衔接。
与门洞净高有关的预留值。 图上常出现 H 与 H-105 这类标注，通常指门洞净高与安装完成后的实际通行净高之间的关系，差值就是轨道加电机吃掉的高度。改造项目层高吃紧时，卡点往往就在这一项。
安装孔位与孔距。 孔距决定固定点数量。户外门、风压大的门要在标准孔距基础上加密固定点，不能照搬室内方式。
同一型号不同批次的尺寸标注也可能微调，图纸一定要留档，后期补件和维修都靠它。
二、三种安装方式，尺寸要求不一样
磁悬浮自动门的门体安装有顶装、侧装和预埋式三种常见方式，选哪种主要看现场梁结构和装修阶段。
| 安装方式 | 适用现场 | 对门洞的要求 | 优点 | 注意点 |
|---|---|---|---|---|
| 顶装（明装） | 已有吊顶、改造项目 | 需占用顶部 80～120mm 空间 | 不动土建，工期短 | 露出轨道，需做装饰罩；层高不够时门扇会顶到吊顶 |
| 侧装 | 墙面为承重墙或实心墙 | 墙面需能承受门体+动载 | 不占层高，外观简洁 | 空心砖墙、轻质隔墙必须先做加固，否则长期运行墙面松动 |
| 预埋式 | 新建项目、精装修同步施工 | 土建阶段预留槽口 | 轨道完全隐藏，视觉效果好 | 一旦封板，后期维修要破坏装修；必须与土建交底同步 |
电机中心线与轨道中心线的对齐是关键。多数厂家出厂时已在铝轨上用铅笔划好中心线并调好电机位置，现场照着标记对即可，不要凭感觉挪。
三、接线定义：常见 24V 电机的线序表
这是装磁悬浮门机容易出错的一环。常见磁悬浮平移门直线电机默认供电为 24V，输出常用线 6～7 条，红色是 24V 电源线，黑色是公共线，其余为信号线。不同厂家、不同批次的颜色定义会有差异，下表是市面常见的定义方式，接线前必须以机身标签或随货说明书为准。
| 线色 | 常见定义 | 说明 |
|---|---|---|
| 红 | 24V 电源正 | 接开关电源正极 |
| 黑 | 电源地 / 公共端 | 信号线的公共回路 |
| 黄 | 停止 | 对地接通触发 |
| 绿 | 开门 | 对地接通触发 |
| 棕 | 锁门（常闭） | 部分机型出厂默认自动关门 |
| 白 | 安全光线信号 | 接防夹光幕/安全光线 |
| 蓝 | 上锁 | 配合 App 或小程序解锁 |
几个接线细节：
信号线是"对地接通"触发，不是接 24V。把信号线误接到电源正极，轻则不动作，重则烧控制板。
恢复出厂设置有固定操作。部分机型是绿、黄、黑三线短路 10 秒恢复出厂，具体以说明书为准，不要靠"多试几次"瞎碰。
App/小程序权限高于外接设备。如果装了智能模块又接了外接按钮，出现"按钮不好使"时，先确认 App 是不是处于某种锁定模式。

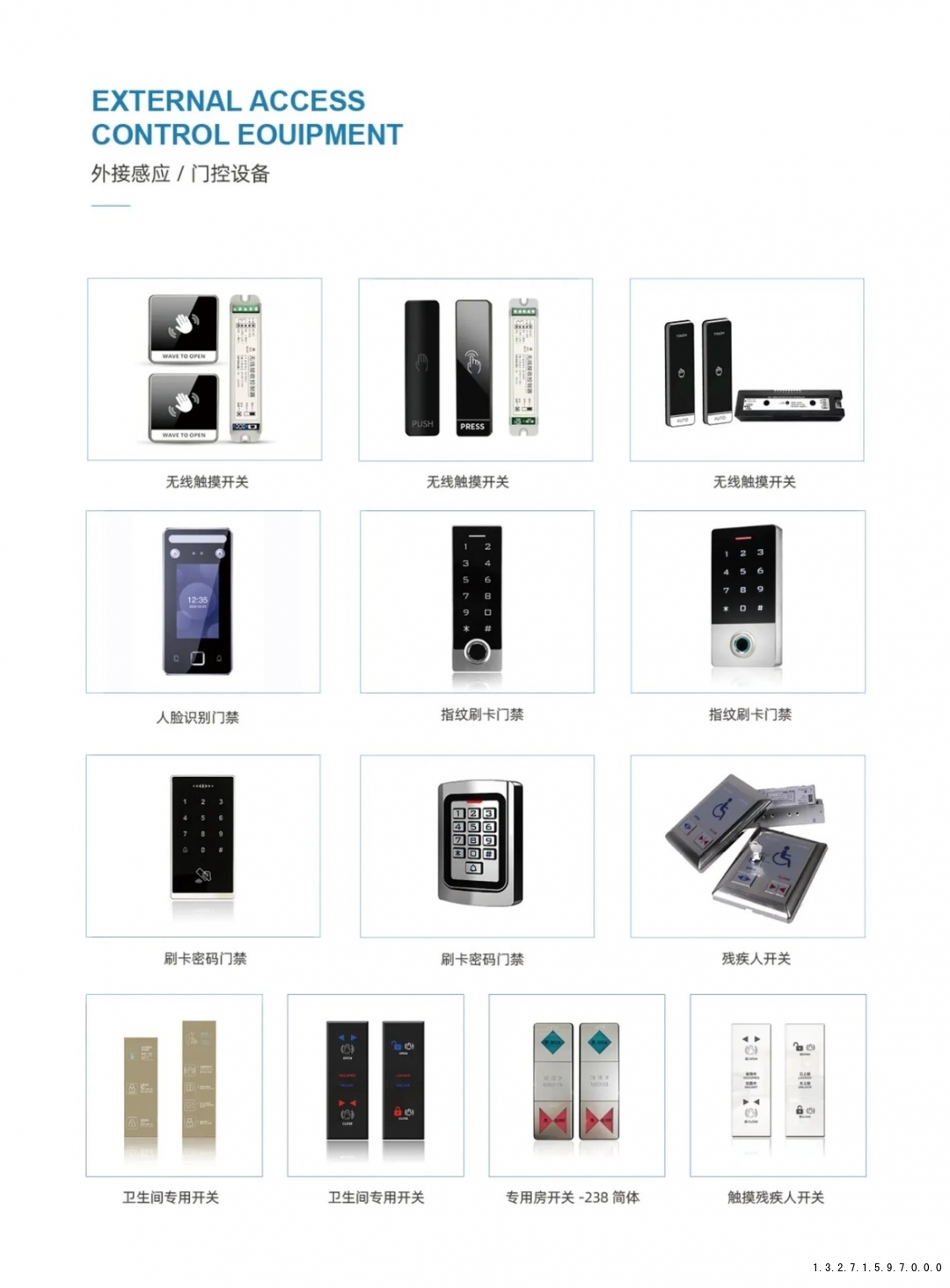

12V 控制设备不能直接并上去。多数磁悬浮电机是 24V 供电，接 12V 的门禁或遥控设备，需要另置电源或向厂家确认适配方案。
四、电源、线径与传输距离
电机供电看着简单，但线径选小了、距离拉长了，问题会以一种很隐蔽的方式出现：门扇白天正常，用电高峰或线路压降大时偶尔失步、重启。
| 项目 | 常规方式 | 说明 |
|---|---|---|
| 供电电压 | DC 24V | 市面通用 24V 开关电源，常见 120W 规格 |
| 电源功率 | 按机型额定功率留 30% 余量 | 单电机常规 80～180W 区间 |
| 线径选择 | 距离 ≤ 20m 用 0.75mm²；20～50m 用 1.0～1.5mm² | 距离越长压降越大，宁可加粗不要将就 |
| 电源位置 | 尽量靠近电机，避免与大功率设备共回路 | 与电梯、空调机组共回路易受干扰 |
像德恩科自动门电机这类 24V 直流方案，配套的是标准开关电源，现场更换也方便，这是对比交流直驱方案在维护上的一个便利点。但如果一个项目要同时带多台门机，建议单独布一路电源，不要图省事从别处并。
五、装完的三项验收动作
不要通电即视为完工。按下面三步走一遍，能挡掉大部分隐性故障。
步骤一：断电手推测试。 断开电源，用手推动门扇，整个行程区间应顺滑无卡阻；松手后门扇能自行滑出 3～5cm。推动阻力应明显小于电机驱动力，经验值是不超过驱动力的三分之一。如果推起来发涩或者卡在某一段，说明安装面不平或止挡器位置不对。
步骤二：行程自整定行程。 通电后让控制器走一遍行程自整定，让门扇完整开合一次，控制器会记录行程长度和两端位置。这一步没做，门扇可能只开一半就停。
步骤三：听异响、清铝屑。 现场在铝轨上打安装孔时，铝屑容易掉进电机或动轨。轮子沾上铝屑会产生持续异响，也影响运行平稳。打孔前用布堵住轨道两侧，打完及时清扫，是个成本几乎为零但很管用的惯例。
六、FAQ
Q：门扇走到某一端就停不到位，是电机推力不够吗？不一定。先核止挡器位置和电机中心线对中情形，多数是安装偏差导致阻力突增，而不是推力不足。返算风压后再判断要不要换机型。
Q：接线颜色和我手上的说明书对不上怎么办？以机身标签为准。同一品牌不同批次都可能改线序，凭颜色硬接是现场烧板的主要原因之一。
Q：户外门用这套安装方式可以吗？可以，但要在选型阶段把风压算进去。户外迎风面积大的门，风压阻力往往比门扇惯性力大得多，需要对应加大推力机型或加强导轨。
Q：老房子装，墙面是空心砖，能用侧装吗？不建议直接上。空心砖墙需要先做穿墙加固或加钢架，否则长期运行的动载会让固定点松动。这种情形优先考虑顶装。
Q：安装后门扇有点抖，正常吗？不正常。抖通常来自安装面不平、轨道接头错位或动子气隙异常。让安装方用水平仪复核，不要靠调速度参数去"蒙"过去。
Q：能自己接线安装吗？电源接线和强电部分建议由具备电工资质的人员操作。信号线部分如果动手能力强，照着标签接问题不大，但责任边界要想明白，厂商质保通常不包含自行拆装造成的损坏。
参考来源
市面主流磁悬浮平移门安装说明书（含 LYAAC 莱柯、BF ........等公开安装手册）中有关轨道安装、止挡器位置、24V 接线定义的通用方式
欧盟自动门安全标准 EN 16005 关于自动门安装与验收的有关要求
河南联同创智能科技有限公司 2024—2026 年工程项目安装现场记录
本文由 AI 辅助整理并人工核校，数据以现场实测与公开资料为准，不构成对特定品牌产品的承诺。涉及强电操作请☀专业人员。
