控制器插头为9孔,拍之前请查看你的电机是几孔,能直接与松下,欧典,jnt,斯科顿,徳标,Ltc,配件替换。
工作电压:24V dc
自动门控制器用户指南
1、 技术规格
2、 基本功能设置
3、 特殊功能设置
4、 错误代码
5、 连接设置
6、 操作设置
7、 其他
1、 技术规格
电源电压 |
AC24V ± 10% or DC24V |
直流电流 |
Motor : about 3.3A Logic : 0.7A (除了外部输出电流) |
电机编码器 |
使用专用编码器 |
电机规格 |
60W功率? 90瓦(直流电动机) |
电机锁 |
由用户选择 |
安全传感器 |
独家使用安全传感器 |
显示 |
7-Segment (11.7 * 19 毫米) 显示从000到999 (数字) |
按钮 |
4按钮(菜单,设置,上,下) |
LED的状态 |
2 LED(红色) |
外部输出电压 |
DC12V (最大1A ) |
蜂鸣器 |
OK |
最高速度 |
约1米/秒( 60W功率,重量:一百千克) |

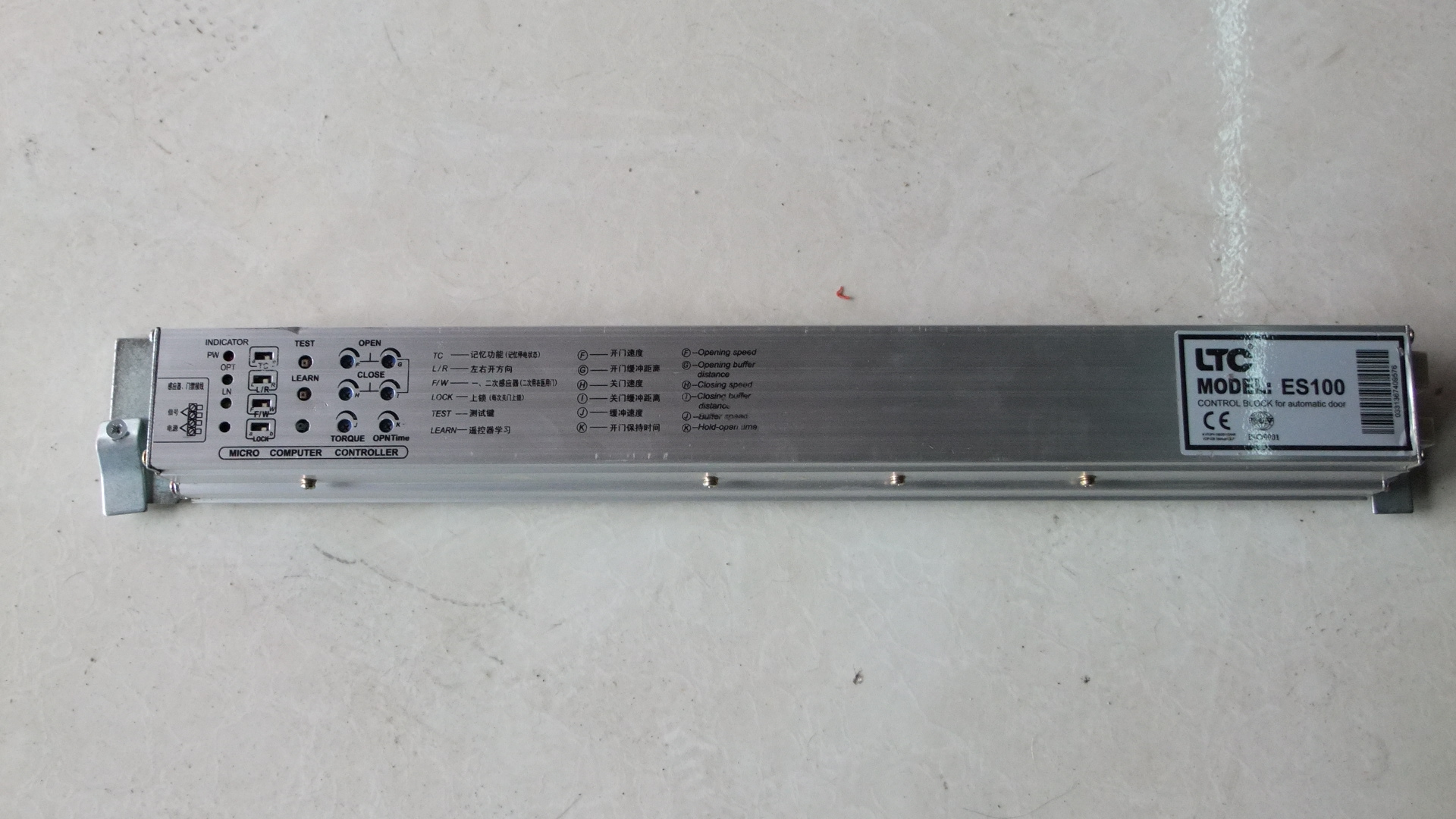

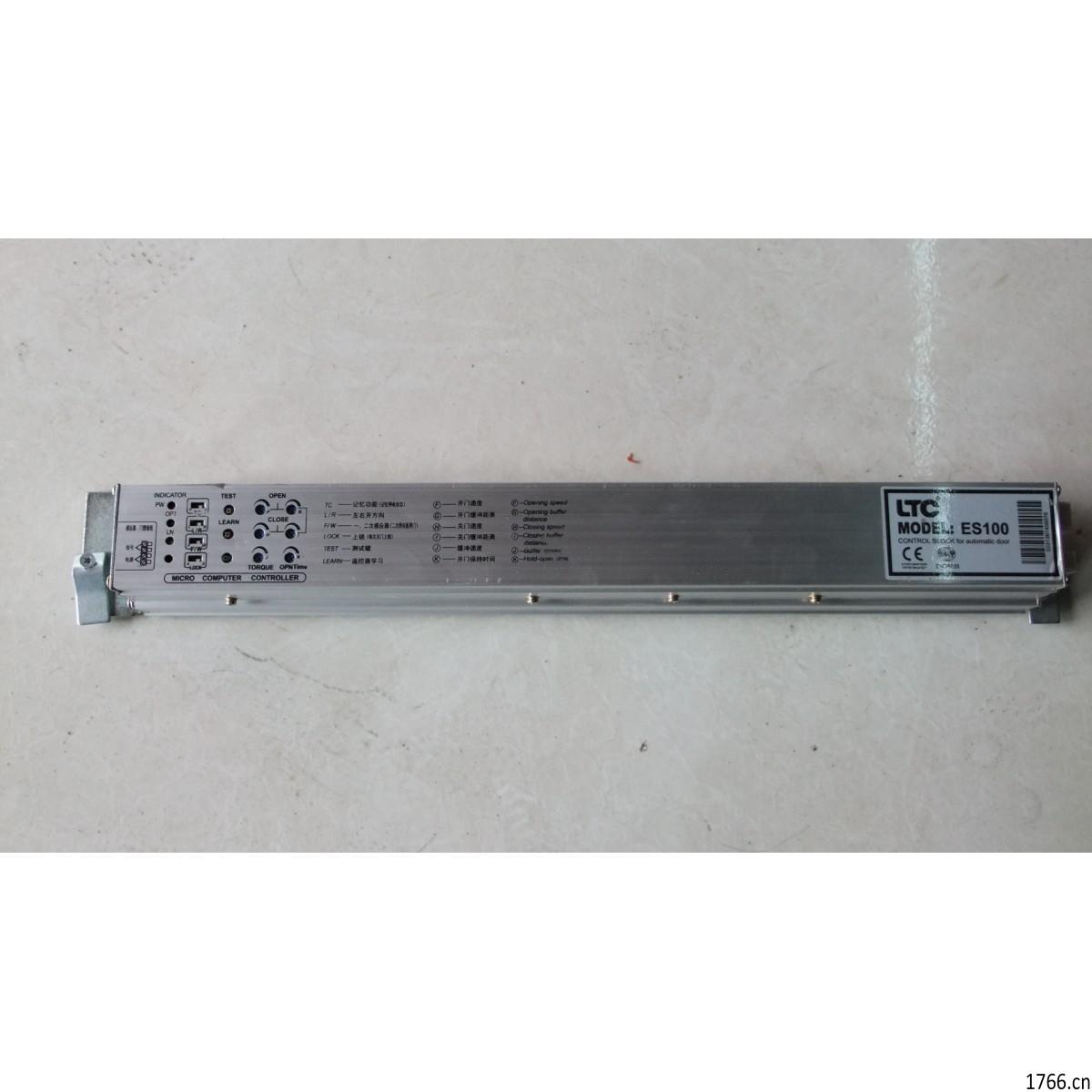

控制器查看
尺寸: 323 * 60 (毫米)
电路板尺寸: 340 * 56 (毫米)
2、 基本功能设置
按[菜单]按钮将会出现基本功能设置模式。
继续按[菜单]按钮功能设置模式将改变,并显示出来。
然后按[向上]或[向下]按钮来变更设定值,按[设置]按钮储存这个值。
此后,基本功能设置模式会在5秒后自动消失。
基本功能菜单
菜单 |
范围 |
初始值 |
功能 |
开放速度 |
1~9 |
5 |
调整自动门的开放速度 |
关闭速度 |
1~9 |
5 |
调整自动门的关闭速度 |
开放间隔 |
1~9 |
5 |
建立开放间隔位置 |
关闭间隔 |
1~9 |
5 |
建立关闭间隔位置 |
间隔强度 |
1~9 |
5 |
建立开放关闭的间隔强度 |
开放低速 |
1~9 |
3 |
调整开放低速节 |
关闭低速 |
1~9 |
3 |
调整关闭低速节 |
开放持续时间 |
1~20分钟 |
1 |
建立自动门的开放时间 |
安全传感器 |
0,1 |
0 |
内部安全传感器是否可用 |
开放方向 |
0,1 |
0 |
建立左右开放方向 |
3、 特殊功能设置
按[设置]按钮超过3秒钟将会出现特殊功能设置模式。其菜单可以按[菜单]按钮改变,然后按[向上]或[向下]按钮改变既定值,按[设置]按钮保存既定值。此后,特殊功能设置模式会在5秒后自动释放。
特殊功能菜单
菜单 |
范围 |
初始值 |
功能 |
重置/初始 |
0,1 |
0 |
重置/初始[基本菜单:01~08] |
切换 |
0,1 |
0 |
|
电机功率 |
6,9 |
0 |
60W,90W |
门宽度 |
0,5,7 |
0 |
50%,70%,100% |
预防大门打开 |
0,1 |
0 |
|
出厂设置 |
0,1 |
0 |
预防大门打开的设置
0:大门被迫打开时低速运行
1:大门被迫打开时高速运行
4、错误代码
自动门最初开放时显现。
E00:没有建立自动门设置
E01:自动门的编码器出现问题
E11:设置自动门的运行功率出现问题(问题发生在初始运行)
EEE:因为严重的问题对构造的要求有需要时
5、连接设置
对于主控制器,连接外部的连接器划分如下:
1 )电源连接器
作为必须由专用电源提供的连接器,它输入AC24V
2 )电机连接器
这是一个4针的连接器供电的电动机,包括2引脚电机功率和2引脚电机锁。
3 )电机编码器
作为连接器检查电机旋转,它为其独家使用而制造
4 )接线端子
1 、直流12V输出
2 、接地
3 、打开
4 、打开
5 、外部安全传感器
6 、外部安全传感器
5 )安全传感器连接器
利用其自身的安全传感器,自动门控制器配备有一个专用的连接器
6 )下载连接
这种自动门控制器配备有一个专用的连接器的升级程序
6、操作设置
1)自动门安装后接上电源,大门将按照初始设置检查其
