自动门安全光线怎么接入自动门 步骤/方法 1 设计安装位置：在设计安装自动门安全电眼（安全光线）时，需要考虑电眼安装位置，通常是将安全电眼设计在感应门固定门扇两侧的立柱外侧（一般以活动门扇悬挂为内侧），这样可以避免活动门扇的摆动影响安全电眼对射，两侧立柱尺寸比较大，打孔安装位置便于选择。如果是四周边框的有框自动门，也可以安装在固定门扇的中间立框上，这样对射距离近，便于电眼对焦，但是布线需要预先考虑，避免线路外露可以被活动门扇碰触到。下面是安全光线安装示意图： 2 安全电眼（安全光线）施工说明：1.电眼头安装时，钻孔的孔径为13MM 单束光时，建议离地安装高度：60CM 双束光时，一组安装离地高度30CM,另一组离地高度90CM 2.选择单束光时，发射接收光眼头必须接在8拼端子的主收发端子上，否则接在副收发端子会导致控制失效！ 3.收发对射的电眼头，有一定的自动捕捉范围，但安装时请务必对正，确保水平、垂直方向的一致性。 4.收发对射的电眼头之间，平时应注意不能摆放盆景或其它堆放物以免引起阻挡误动作。 3 电眼接线说明 END 注意事项 安全电眼虽然具有优良的抗自然光干扰能力，但安装时应尽量避免强烈太阳光的直接正面直射电眼头。 要确保安全光线离地高度不小于20CM. 电眼接线图例电眼接线图例电眼接线图例电眼通常分为蓝色、黑色（或者灰色、黑色等等）作为发射、接收电眼头的分辨方法，接线时也必须注意电眼控制盒上接线图示，黑色接黑色，蓝色接蓝色示意接线端子，黑色的白线(芯线）和网线（外层线束）也不能接错。
自动门安全光线,自动感应门安全光线,自动门安全光线产品批发,郑州同创自动门厂家,郑州自动门配件批发,郑州感应门安全光线,安全光线,感应门安全光线,自动感应门安全光线.

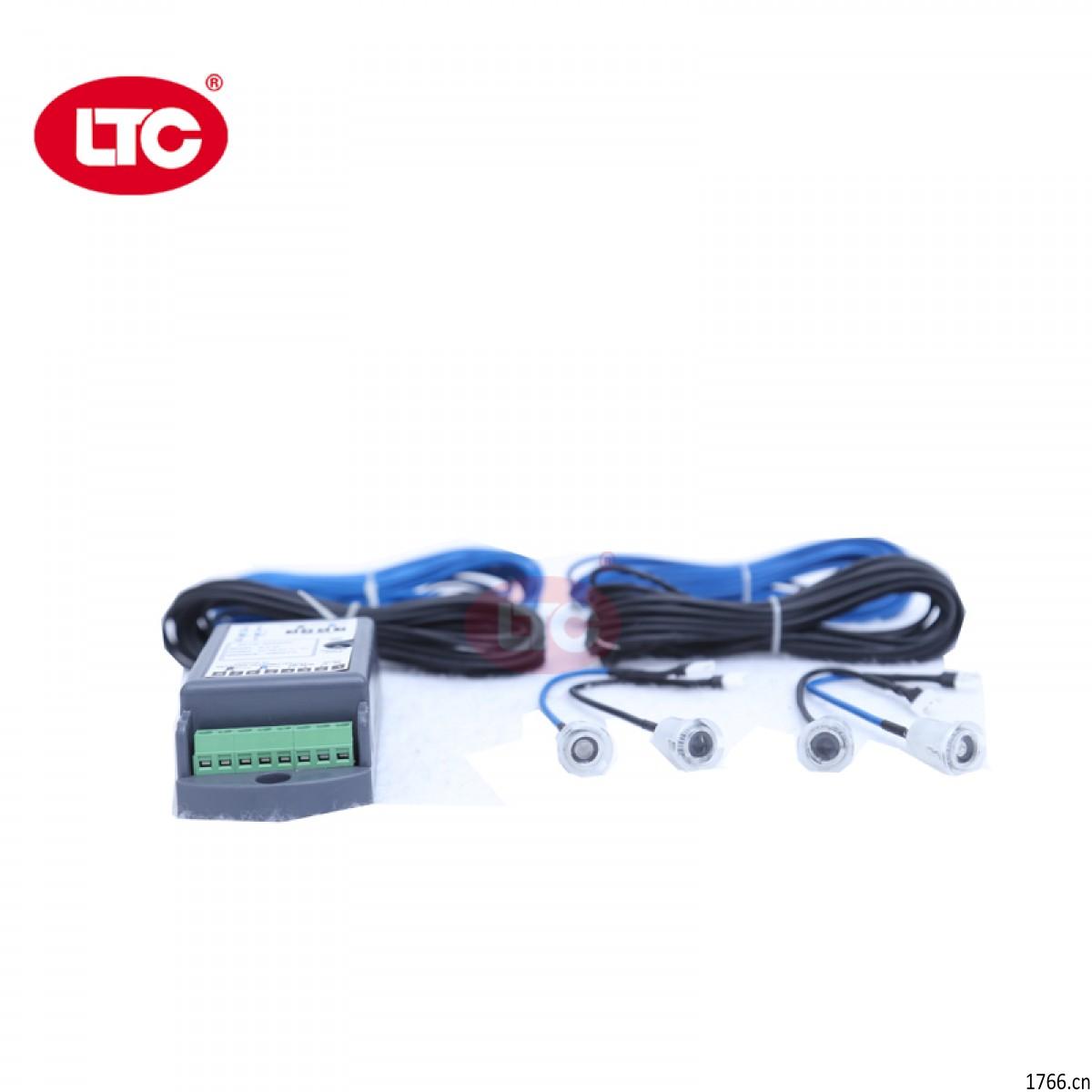

郑州同创自动门公司：专业定制两翼自动旋转门,三翼自动旋转门自动门,自动平移门.自动旋转门肯德基门.门禁系统等.终身质保,终身维修,让客户放心咨询热线 0371-65552111，自动门安全光线,产品由成对的发射、接收光眼和主控制器组成；主要应用于各平移自动门以及电动伸缩门、自动卷闸门的安全防夹（人或物）辅助功能。能准确可靠探测到通过人或物，给自动门提供一停关又开的开门信号，从而避免自动门夹人夹物的安全隐患事件。最大特点：发射接收距离远（可达10米）；光眼安装布线灵活方便，对眼容易，调整容差较大；光眼头固定牢固，不易脱；抗干扰能力强，不受各种可见光、非调制红外光的干扰和误触发；单束光、双束光自行可选；信号接点输出延时灵活可调；
自动门安全光线整体特征:
1.采用微电脑控制技术，系统集成度高，稳定性强。
2、国际通用光学镜头设计，聚焦性好，受控角度合理，安装对射方便。
3、采用微电脑特殊编码收发技术，发射接收距离远，抗干扰能力强。
4、采用德国接收滤波、解码、放大系统，有效解决抗自然日光干扰问题。
5、发射头采用低功耗高脉冲发射技术，发射距离远，耗电省，镜头寿命长。
6、具有单组或双组收发镜头分体连接输入，连线屏蔽性好。可一控一束光，
也可一控双束光。
7、光线遮挡触发后，输出接点信号可灵活调节接点延时时间。
8、宽电压输入设计，12∽36v交直流电源输入均有效。
9、特有高精度计算模式，并有阳光滤光因子，使系统的搞干扰性能大大提高。
10、设有接收头短接故障报警功能。
面板指示及使用介绍
自动门安全光线应用安装注意事项
电眼头安装时，钻孔的孔径为13mm
单束光时，建议离地安装高度：60cm 双束光时，一组安装离地高度30cm,另一组离地高度 90cm
选择单束光时，发射接收光眼头必须接在8拼端子的主收发端子上，否则接在副收发端子会导致控制失效！
收发对射的电眼头，有一定的自动捕捉范围，但安装时请务必对正，确保水平、垂直方向的一致性。
收发对射的电眼头之间，平时应注意不能摆放盆景或其它堆放物以免引起阻挡误动作。
本系统具有优良的抗自然光干扰能力，但安装时应尽量避免强烈太阳光的直接正面直射电眼头。
要确保安全光线离地高度不小于20cm.
自动感应门安全光线主要技术参数
供电电源：ac/dc12∽36v 静态电流:25ma 动作电流：40ma
最大收发距离：10米
输出接点吸合保持延时：0∽1.5秒可选
外接配线：发射线（蓝色）6米；接收线（黑色）6米
光束数：单束光或双束光可选
工作环境温度：-42℃∽45℃ 工作环境湿度：10∽90%rh
外观尺寸：123mm（长）×50mm（宽）×32mm（高）（主控制器）
外观尺寸：19mm（长）×12mm（直径）（电眼头）
自动门安全光线,自动门安全防夹：型号为安全光线， 输出信号是开关型， 品牌为自动门安全光线， 种类是射线辐射， 制作工艺是自动门安全光
