看不锈钢旗杆的图，重点不在杆体多亮，而在四件事能不能读出来：杆顶球座与滑轮怎么配合、旗绳用什么线径、预埋件地脚螺栓配到多大、基础浇到哪一级混凝土。图上口径、厚度与等级均为原件内容。
一、杆顶这一处，图要拍到什么

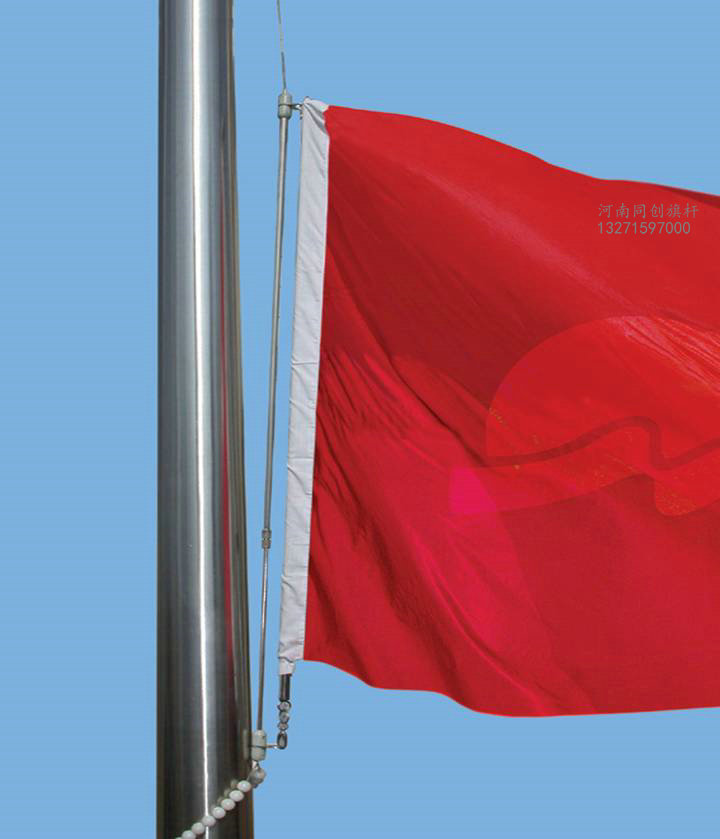

杆顶是旗杆上更容易出问题的位置。我方杆顶实拍里能同时看到四样东西：顶部球座、贴杆身下来的钢丝绳、绳上的滑动珠、挂旗一侧的挂旗杆。四者缺一，旗帜升起后可能出现缠绕、别劲或异响。
球座随风转动，旗帜不被拧住；滑动珠把旗帜与杆身之间的摩擦转成滚动。读图时顺绳的走向从上到下走一遍：绳是否始终贴在杆身一侧、珠体是否连续、挂旗端与杆身是否留出间隙。绳贴不住杆、珠体断档都是噪声来源。
二、配件规格表：哪些数字能拿卡尺复核

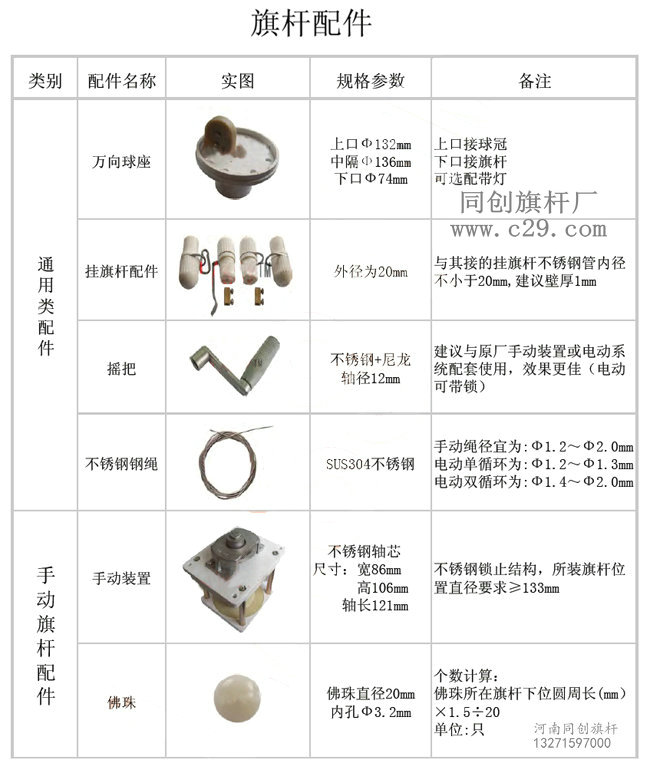

我方表内通用类配件标注：万向球座上口直径一百三十二毫米、中隔一百三十六毫米、下口七十四毫米，上口接球冠、下口接旗杆，可选配带灯；挂旗杆配件外径二十毫米，相接挂旗杆内径不小于二十毫米、建议壁厚一毫米；摇把为不锈钢加尼龙，轴径十二毫米。
钢绳按驱动方式分档：手动宜一毫米二至二毫米，电动单循环一毫米二至一毫米三，电动双循环一毫米四至二毫米，材质 SUS304。手动装置轴芯宽八十六毫米、高一百零六毫米、轴长一百二十一毫米，所装旗杆位置直径要求不小于一百三十三毫米。佛珠直径二十毫米、内孔三点二毫米，数量按下位圆周长（毫米）乘一点五除以二十估算。
- 绳径、珠数、轴径三项建议写入合同附件，到货按表复核，别以样图代替交付标准
三、9至17米这一档基础预埋件图

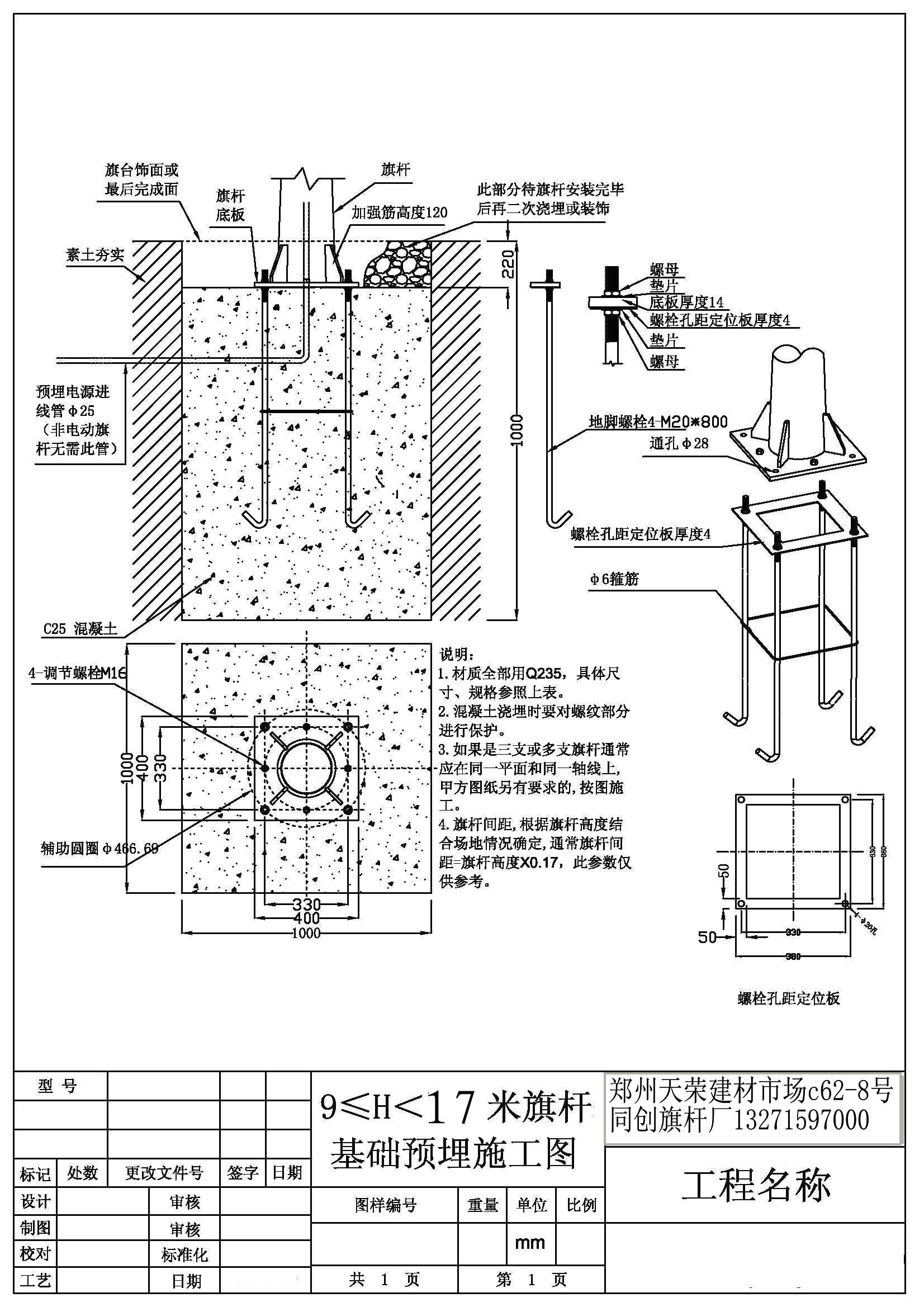

该图框标注适用 9≤H<17 米。可核对的标注：地脚螺栓四根 M20、长八百毫米；底板厚度十四毫米；通孔直径二十八毫米；加强筋高度一百二十毫米；螺栓孔距定位板厚度四毫米；箍筋直径六毫米三道；混凝土等级 C25。
图上另标预埋电源进线管直径二十五毫米，并注明非电动旗杆无需此管——这条容易被漏。将来若改电动升旗而基础没留管，只能走明线或破地面重做。图框说明还有一条：旗杆安装完成后上部区域需二次浇埋或装饰，即一次浇筑只完成受力部分。
- 说明第二条：浇埋时要保护螺纹，螺纹被水泥包裹后螺母无法就位
- 说明第三条：三支或多支旗杆通常应在同一平面同一轴线上，甲方图纸另有要求的按图施工
- 说明第四条：旗杆间距通常等于旗杆高度乘零点一七，图上注明此参数仅供参考
四、17至25米电动档，图上换了什么

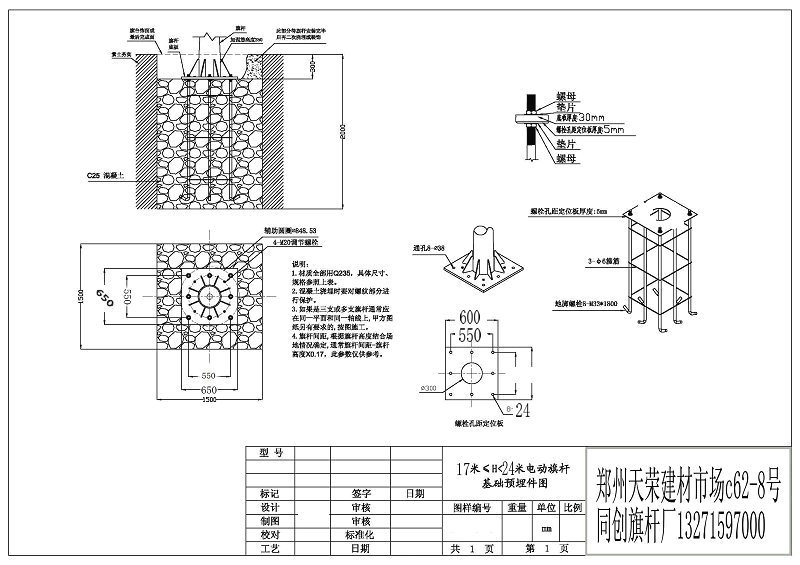

十七至二十四米电动档的预埋件图，差异集中在放大与加劲：地脚螺栓由四根 M20 八百毫米改为六根 M30、一千八百毫米；底板由十四毫米增至三十毫米；通孔由二十八毫米增至六十八毫米；定位板由四毫米增至十毫米；加强筋由一百二十毫米增至一百六十毫米；箍筋由三道改为四道；辅助圆圈直径由四百六十六点六九毫米增至六百四十五点五三毫米。
两档对照能得出一条判断法：杆径、螺栓根数与底板厚度是同步放大的，不是只把杆子加长。若报价里杆身升到二十米、预埋件仍按十四米档配置，说明基础没跟着改。
五、读图顺序与三类误读
建议四步：先定高度档位，按档位取对应预埋件图；核对地脚螺栓根数、直径与长度；再核对驱动方式是否需要电源进线管。顺序颠倒易跨档取螺栓，或忘留进线管。
三类误读要提醒。其一，把参考系数当验收依据——间距乘零点一七那条图上已注明仅供参考。其二，把配件表的取值区间当成某具体型号的实测值，区间是给选配用的。其三，把效果图或他方图片当成厂家自有资料，来源不明的图既不能作核对依据，也可能引发版权争议。
- 自有资料的识别点：图框、标题栏、图号、编制单位与联系方式齐全，且能出原件
