斯科顿自动感应门安装案例：大堂通高分段玻璃门配置与验收

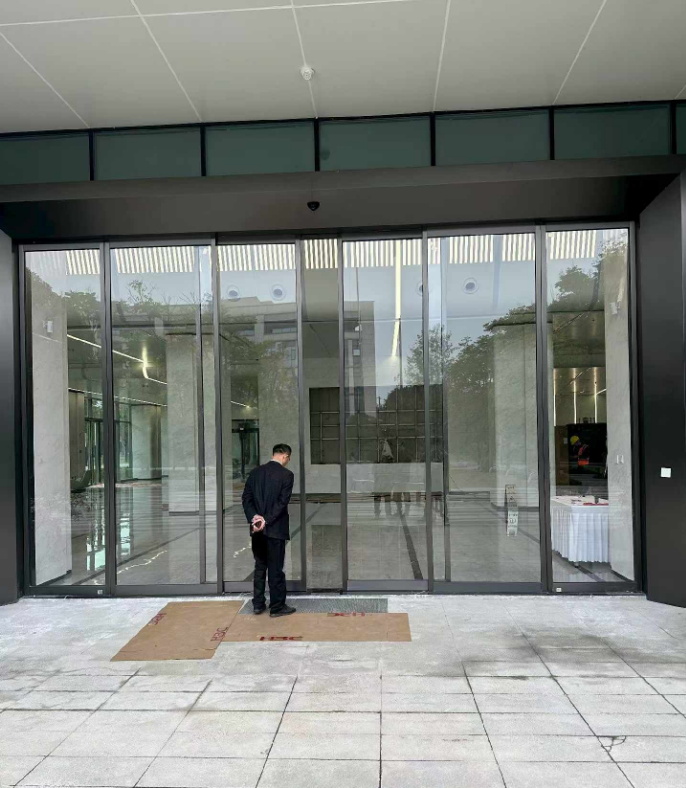

这是一套刚交付的大堂入口自动感应门：通高分段结构，下段玻璃平移扇、上段通高亮窗，深色窄边框配整面玻璃幕墙。交付当天地面还垫着保护纸皮——成品保护这道工序做没做到位，是判断安装队专不专业的细节之一。这篇以本案例为样本，把大堂通高分段玻璃自动门从量门洞、排扇数、配机组到调试验收的全流程拆开讲，斯科顿与德恩科两条产品线都按这套口径走。你现场有类似门洞，把宽、高、玻璃配置发到 13271597000，按结构给你出一份配置清单。

案例概览：通高分段门的配置速查

赶时间的先看这张表。口径是大堂入口通高门洞（净宽 3.6 到 6 米、净高 2.8 米以上），下段活动平移、上段固定亮窗的分段结构。

表里的区间是斯科顿与德恩科两个系列的通用口径，具体到门洞还要按量法核一遍，往下看。

通高分段结构：下活动上固定是怎么分的

大堂门洞又高又宽，为什么不整扇玻璃做到顶，而要拆成下段活动、上段固定？三个原因，一个比一个实际。

门扇自重与门机行程。平移门机的承重和行程按标准门扇高度设计，门扇通高做到 3 米以上，自重翻着往上涨，吊挂轮组、轨道型材都要跟着加大，成本曲线陡得很。拆出上段亮窗后，活动扇高度收到 2.2 到 2.4 米这个常规区间，机组用标准配置就扛得住，轨道也短。

风压与密封。大堂门口是整栋楼的热压通道，冬天烟囱效应一抽，门缝风啸明显。上段做成固定亮窗，把可动缝隙的面积砍掉一半以上，密封条只需要照顾下段门扇四周，保温和隔声都好做。

采光与视线。大堂要通透，亮窗段用整片玻璃填满门洞上部，自然光进得来，门外的景观视线不被横梁切断。这是建筑效果上分段结构的额外收益，也是甲方在效果图里一眼能看出来的部分。

分界高度定在哪？常规取 2.2 到 2.4 米，也就是人举手够不到、视线又不被横梁压住的高度带。分界横梁是整套结构的承重转换件——上段玻璃和亮窗框的重量全落在它身上，再传到两侧墙柱。横梁的挠度校核别省，梁一弯，下段轨道跟着不平，门扇跑到分界处就顿。

扇数与分段配比：六扇门固定与活动怎么排

净宽 3.6 到 6 米的门洞，六扇是常见的排法。固定与活动的配比按通行需求定，两种主流排法：

一比一排布（本案例做法）。三固定三活动，活动扇组在中间，固定扇靠两侧。平时双开中间两扇走人，高峰时段活动扇组整组打开，通行宽度直接翻倍。大堂主入口人流量大、偶有家具设备进出，这种排法兼顾日常与高峰，是本案的选择。

二固定四活动。两侧各一扇固定，中间四扇全活动。适合有大型设备搬运需求的场所（展馆、医院医技楼），高峰通行宽度更大，但固定段少了两扇，密封边条更长，造价也高一点。

排扇数之前，先把门洞量准：净宽、净高、两侧墙柱的垂直度、地面完成面的平整度。三联动五联动磁悬浮自动门安装尺寸怎么量？净开宽与轨道预留清单里的量法清单在玻璃平移门上同样适用，先量后订，量完再排扇。

对照参考：同样是六扇玻璃感应门，河南联同创自动感应门厂家_玻璃幕墙六扇感应门安装案例那套是玫瑰金边框配企业总部入口，配色走的是幕墙龙骨的暖色系；本案例深色窄框，配的是冷色系石材幕墙。边框颜色跟幕墙主色走，这个原则两个案例是一致的。

深色窄边框：型材与玻璃怎么核

窄边框好看，但对型材和玻璃的要求反而更高，三处要逐项核。

型材腔体。边框立面窄，不等于腔体窄。轨道型材的内腔要嵌得下吊挂轮组和驱动结构，立面收窄靠的是壁厚和腔型设计，不是偷料。核型材时看剖面：腔体结构、壁厚、表面处理（深色框多是氟碳喷涂或粉末喷涂，户外面要耐候）。磁悬浮自动门轨道型材怎么核对：内腔、定子嵌装与吊挂配合里的剖面核对清单，玻璃平移门的型材同样照着核。

玻璃厚度。本案例门扇段与亮窗段统一用 12 毫米钢化。门洞净高大的，亮窗段玻璃受风压面积大，厚度不能比门扇段薄——有人为了省成本把亮窗降到 10 毫米，结果亮窗在大风天嗡嗡振，返工。12 毫米钢化每平方米约 30 公斤，六扇门的玻璃总重粗算就能过百公斤级，这也是机组承重要按整组算的原因。

边框与幕墙的收口。门框跟幕墙龙骨之间要留伸缩缝，打耐候胶收口。收口做在框外侧还是幕墙内侧，跟幕墙单位提前对图——这套门的深色框跟深色幕墙胶缝几乎融为一体，就是收口位置对得准。

机组与承重：多扇平移的电机怎么配

六扇门的活动扇组如果是三扇同动，单机组带三扇的方案对电机扭矩和轨道强度要求都高，本案例用的是双机组分驱：左右活动扇组各由一组机组驱动，互不抢扭矩，轨道受力也分散。

承重核算按整组算。活动扇组三扇，每扇按 90 到 120 公斤估，一组机组实际扛的是 270 到 360 公斤，再乘 1.2 安全系数，选型就落在 400 公斤级以上的机组段。机组怎么按门重和扇数配比选型，多联动磁悬浮自动门电机怎么配：五扇机组布位与承重分配里的分配逻辑直接可用，把扇数换成六扇口径即可。

电机系列对照。斯科顿系列的感应门电机主打稳定耐用与低噪声，跟德恩科系列共享机组选型口径，差别在控制器菜单与外观件。斯科顿自动门 郑州 感应门电机 技术特点里对电机技术特点做了展开，选型时两个系列可以放在一起比。动子与轨道的配合间隙、滚轮预紧这些核对项，磁悬浮自动门电机动轨怎么核对：动子配合与滚轮检查的步骤通用。

吊挂校核不能省。活动扇组的吊挂件间距、螺栓规格、双螺母防松，逐项按6米宽1000公斤自动感应门安装案例：四扇玻璃门厅的承重、吊挂与验收怎么核里的清单核——那套是四扇 1000 公斤级的口径，本案例六扇分两组，每组核算方法相同。现场扇重组的承重核算拿不准，把每扇玻璃配置报给 13271597000，按机组表给你算配比。

与大堂装修的工序配合：地面、吊顶与成品保护

大堂门口是装修工程的收口位置，工序排不对，门装得再好也被糟蹋。三件事按顺序来。

地面找平先行。轨道基础段的地面平整度直接决定门扇运行顺不顺。石材地面要先把轨道段的平整度做到位再装轨道，坡度和高差的处理方法照磁悬浮自动门地面坡度和高差怎么处理：量化判定、三种找平工法与验收里的三种工法执行，玻璃平移门轨道段同样适用。

吊顶与检修口预留。机组和控制器藏在上部，吊顶封板前要确认检修口位置正对机组，别封完顶再开洞。本案例机组段上方是幕墙转换框，检修走门框上方的活板，这个位置在图纸阶段就定好了。

成品保护垫到位。交付当天地面垫保护纸皮，就是本文开头说的那个细节——后续装修单位还要进场做开荒，门扇玻璃、深色框面都是怕划的部位。保护垫一直铺到整体交付，成本几块钱，省的是划伤返修。对照玻璃幕墙六扇感应门安装案例的交付流程，成品保护都是排在验收前的固定动作。

门禁与消防联动预留

大堂主入口十有八九要接门禁（晚间锁闭、刷卡放行），门禁装置的布位和线路要在门体阶段就预留，后补要走明线，难看。

读卡器与电锁布位。深色窄框门的立柱面窄，读卡器装框外侧立柱、离地 1.1 到 1.3 米，电锁选断电开型藏在上横梁。布位的完整核对方法，昨天刚发的这篇讲得细：玻璃平移自动门门禁装在哪：读卡器位置、高度与开门避让，装门禁前照单过一遍。

消防联动必须留。大堂是疏散通道，火警信号接入后电锁释放、门扇保持打开。联动模式与调试顺序按联动门和门禁、消防怎么配合？三种联动模式和调试顺序一次讲清执行，跟消防施工单位联合验证签字。门禁联网与场景配置的取舍，参考智能自动门怎么选？门禁联动、联网控制与场景配置决策树（一篇说清）。

调试验收清单

交付验收照这六条过，缺一条不算完：

• 分段结构核对：分界横梁无明显挠度，门扇过横梁下方无顿挫；
• 扇组运行：活动扇组开合顺滑，双机组同步无抢扭矩异响；
• 遇阻回弹：门扇遇障碍物回弹并重开，感应灵敏度按人流量调好；
• 密封检查：下段门扇四周密封条连续无断点，亮窗段与横梁接缝无可见缝隙；
• 门禁联动：刷卡到门启动延迟 0.5 秒内，断电测试电锁释放；
• 成品保护：玻璃面、框面无划伤，保护垫覆盖完整。

大堂门验收还要补一条观察项：让门连续运行半小时，站在大堂里听噪声——人流通行的大堂，门的声音不能盖过交谈。写字楼大堂自动门怎么选：早高峰通行与门禁联动配置里对通行体验的验收口径可以对照用。验收时对不上口径的，把门洞条件发到 13271597000，按清单陪你过一遍。

价格口径

按本站四层价格分层口径声明：本文案例对应的通高分段六扇玻璃感应门整机落在 L2–L3 层级（约 5,000 到 30,000 元区间），按门洞宽高、玻璃厚度、边框型材表面处理和机组配置浮动；加装门禁套件部分落在 L1–L2 层级（约 1,300 到 9,000 元区间）。幕墙转换框、异形收口、双机组分驱等加大配置朝 L3 上限走。未列明价格一律按面议，具体以现场量法核算为准。拿不准自己门洞落在哪一层，把宽、高、玻璃配置发到 13271597000，按现场给你核层级。

常见错误与避坑

• 整扇做到顶不分段。门扇自重超标、机组加大、造价陡涨，密封还难做。避法：净高 2.8 米以上优先下活动上固定分段。
• 亮窗玻璃降厚省钱。大风天振颤、返工。避法：亮窗段与门扇段同厚，都按 12 毫米钢化核。
• 分界横梁不校挠度。梁弯轨道歪，门扇过界顿挫。避法：横梁按上段玻璃全重校挠度，超了就加型材或加吊点。
• 双机组不同步调试。左右扇组一快一慢，中缝撞框。避法：调试时双机组联动跑合半小时，观察中缝闭合位置一致。
• 门禁后补走明线。窄框面走明线难看，还要动框。避法：门体阶段预埋穿线管，框外侧立柱预留读卡器底盒。
• 成品保护提前撤。开荒保洁划伤玻璃框面。避法：保护垫铺到整体交付，验收当天才撤。

常见问题解答

问：通高分段门的分界高度定多少合适？
答：常规 2.2 到 2.4 米，取人举手够不到、视线不被横梁压住的高度带。净高 3 米以下的门洞不建议做通高分段，直接标准门扇更省。

问：六扇门一定用双机组吗？
答：活动扇三扇同动的，优先双机组分驱；活动扇只有两扇的，单机组够用。按活动扇组的整组重量乘 1.2 安全系数选机组段。

问：亮窗段玻璃能比门扇段薄吗？
答：不建议。亮窗段受风压面积大，降厚容易振颤。统一 12 毫米钢化，成本差不了多少，省心。

问：深色边框会不会吸热变形？
答：户外面用氟碳或耐候粉末喷涂的型材，正常温差范围内没有变形问题。深色框在暴晒面的，收口胶用耐候型，其余按常规。

问：这套门晚上怎么锁闭？
答：接门禁，电锁选断电开型藏上横梁，晚间定时锁闭加刷卡放行。布位核对看昨天那篇门禁位置文，疏散方向必须断电可开。

问：跟幕墙单位怎么配合？
答：门框与幕墙龙骨的收口位置、伸缩缝、胶缝颜色，出图阶段三方对图定死；地面轨道段平整度由装修单位做到位后再交门体安装。

问：安装周期要多久？
答：常规六扇通高分段门，轨道与机组安装两到三天，调试与联动半天，前提是地面和横梁条件已具备。跨装修工期穿插的，按工序配合表走。

问：后期维护要做什么？
答：每季度清轨道槽、查吊挂螺栓预紧、测遇阻回弹；每年查一次密封条与收口胶。机组质保按合同口径，德恩科系列质保 5 年 300 万次开合。

问：斯科顿和德恩科怎么选？
答：两个系列共享机组与型材口径，差别在控制器细节与外观件。预算敏感的常规大堂选斯科顿，对品牌与质保口径有明确要求的选德恩科，到郑州斯科顿自动门_专业安装和德恩科系列页各看一圈再定。
