资料边界：本文保留用户提供图片的完整画面，图中文字、参数曲线和标识用于型号识别与询价核对；在没有对应铭牌、说明书、检测报告和适用范围前，不作为承重、功率、防护、寿命、认证或质保承诺。最终配置以当前型号书面资料和项目验收记录为准。
直接答案：上隐藏式平开自动门机组的关键不是“藏得住”，而是结构是否预留、门扇是否匹配、检修是否能完成。方案阶段要把机组体积、输出轴、铰链轴、门头承载、线缆、电源、散热和可拆盖板画进节点图。设备装进去以后，如果控制器、连杆或紧固件无法取出，外观再整齐也不是可维护的方案。
从图里先辨认整套组成

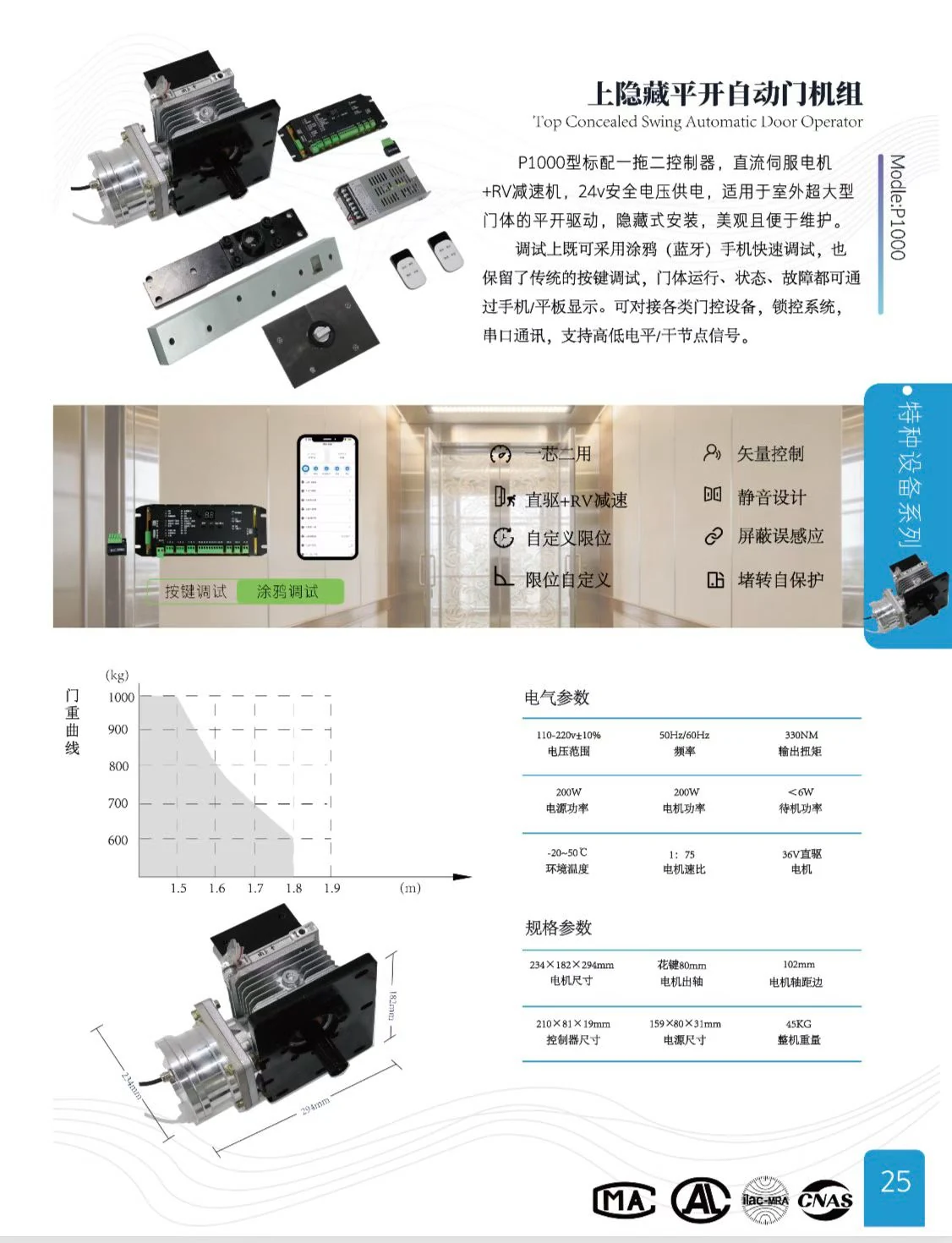

资料图标注 P1000，可见驱动总成、控制器、电源、遥控器和多块安装件。图中还出现“一拖二”、直驱加减速等说明，但这些属于图示型号的待核信息，不能直接推定任意双开门都能共用一个控制器。询价时把主机、控制器、电源、连杆、安装板、反馈件和调试工具列成清单，避免只收到“一个电机”。
门头节点要在封板前定下来
隐藏安装通常涉及门框型材、钢结构、吊顶或装饰盖板。节点图应同时标注结构固定面、机组外形、输出轴中心、铰链中心、连杆活动区和拆装方向。盖板不是简单留一条缝：至少要让控制器端子可见、主机能退出、线缆可更换，并避免检修时必须破坏墙面。
- 门头内部是否有足够的长度、深度和高度。
- 固定面能否承受门扇动作产生的反力，连接方式由谁确认。
- 电源、弱电和反馈线是否分开布置，接线盒能否触达。
- 室内外温差、冷凝、雨水和清洁用水是否会进入设备空间。
- 装修完成后能否打开盖板并取出体积最大的部件。
整体门型与资料输入见自动门选型入口，电机和门体工况核对见自动门电机厂家与门控方案。
门扇和连杆不要靠现场猜
门宽、质量、重心、铰链摩擦、开启方向和目标角度共同决定驱动工况。隐藏机组一旦输出轴或连杆孔位偏差，调试参数很难补救。安装前用最新版门扇图确认推侧/拉侧、左右手门和双门中缝；安装后先断电检查手动动作，再进行低速学习。
控制与应急状态要写成表
为正常按钮、感应、门禁授权、门禁拒绝、电锁、门区有人、急停、消防、断电和恢复供电分别写明门扇状态。门禁接法见自动门门禁与电锁联动；防夹和危险区测试见自动门安全验收。不能因为设备隐藏，就把安全传感器或手动释放也藏到无法操作的位置。
复测按三轮做
- 封板前：看固定、连杆、接线、排水/冷凝和全行程干涉。
- 封板后：看盖板拆装、检修触达、噪声变化和装饰缝隙。
- 交付前：连续通行、慢行、防夹、门禁、消防和断电完整测试。
隐蔽机组还要把“谁负责拆、谁负责装、谁保存参数”写进交接单。装修封板前拍下设备位置和线缆走向，封板后复核盖板开启尺寸；门扇或控制器更换时，按同一编号恢复接线并重新记录学习结果。这样后续维护人员无需拆开整套门体就能判断故障边界。
常见问题
上隐藏机组是不是完全看不到设备？
外观可做隐藏，但仍要保留合理盖板、缝隙和维护入口，不能把设备永久封闭。
双开门可以直接使用图中的“一拖二”吗？
要核对控制器版本、两扇门工况、同步逻辑和厂家接线资料，不能只凭图片说明确定。
