新型智能电动旗杆电机控制系统说明书

放大字体  缩小字体 发布日期:2021-03-08 16:44:58    来源:电动旗杆电机说明书    作者:电动旗杆电机    浏览次数:4    评论:0
导读

新型智能电动旗杆电机控制系统说明书一、电动旗杆电机产品简介本电动旗杆电机控制系统由旗杆电机和控制器二部分组成,本系统为本公司的最新产品,运用了多项智能化传感技术

新型智能电动旗杆电机控制系统说明书

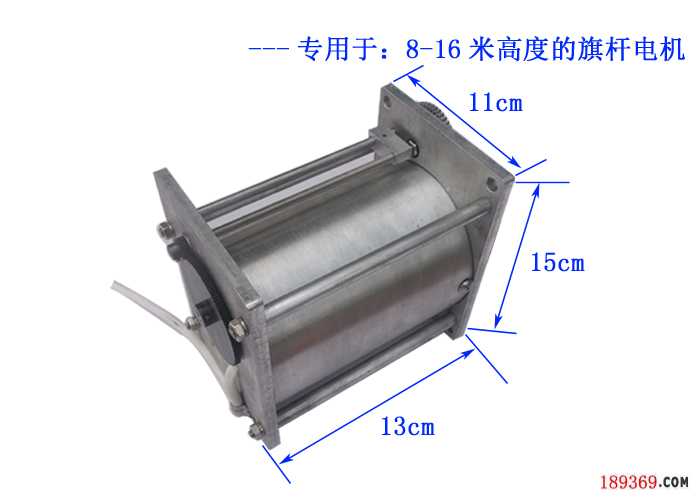

一、电动旗杆电机产品简介

本电动旗杆电机控制系统由旗杆电机和控制器二部分组成,本系统为本公司的最新产品,运用了多项智能化传感技术,与传统的旗杆电机相比增加了以下功能:

1、采用24V低电压控制,在旗杆管子闷气潮湿的环境里没有漏电的危险;

2、采用精确的位置传感器,哪怕停电后手动升旗或降旗到任何位置,来电后正常遥控操作,绝不会出现乱绳或者不到位的现象;

3、具有过载保护功能,在大风天气等极端条件下万一发生乱绳、机械部件卡住等情况下,装置的自动过载保护功能会让电机停下来,保护系统不会造成机械性破坏;

4、用高灵敏传感器替代了传统的升旗限位开关,使安装和使用更简单,基本实现傻瓜式操作;

5、小型化,本控制系统A型产品最小可以在直径160mm的旗杆中使用,并且旗杆高度可以达到13米左右;

6、新型离合装置,可以让旗杆电机在手动操作时完全脱离减速箱的阻力,使手动操作变的更轻松;

7、采用稀土电机,力矩超大;

二、电动旗杆电机产品参数

使用电压:输入AC220V,输出DC24V

功    率:根据旗杆高度20-100W可调

旗杆高度:30米以内

速    度:A型:0.36米/秒

B型:根据国歌长短调节升降旗速度

遥控距离:大于30米(天线引出金属管、开阔地)

提升力矩:大于10公斤

使用环境:温度-30℃-70℃,湿度85%以下

 三、电动旗杆电机遥控器和控制面板功能说明(如图)

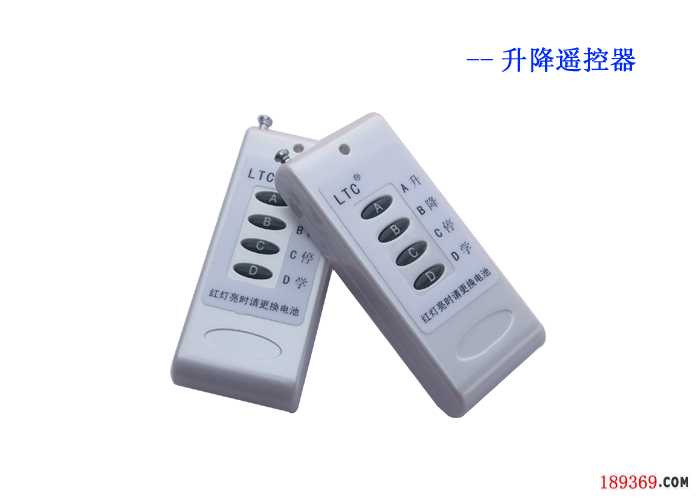

 1、遥控器:

电动旗杆电机

遥控器按键操作说明:按上升键(A):升旗;

按下降键(B):降旗;

 按停止键(C):停止;

按学习键(D)5秒以上:进入旗帜高度学习

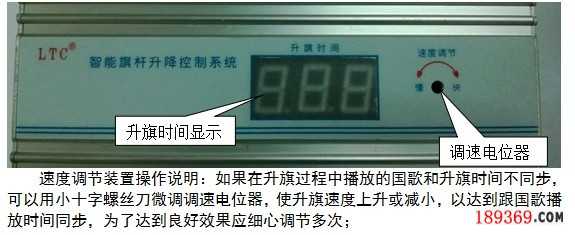

2、控制面板:

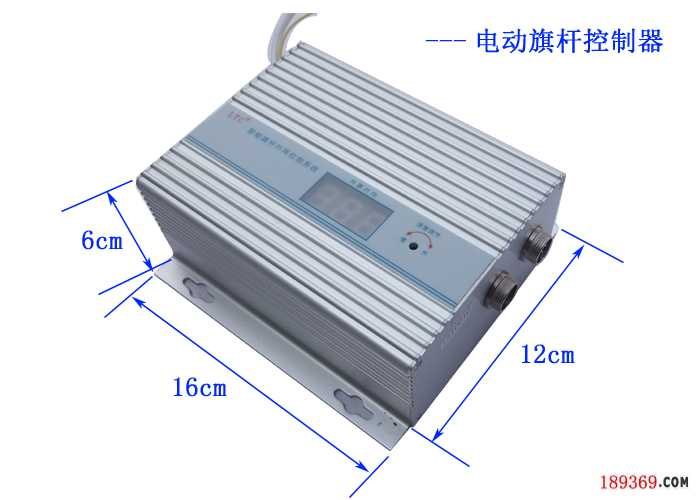

电动旗杆控制器



yfu电动旗杆

五、电动旗杆安装

1、 根据锥形旗杆直径和材质加装安装面板;

2、 钢丝绳穿过导线器小孔,把钢丝绳用所配螺丝固定在卷筒上;

3、 用摇把把钢丝绳在卷筒上绕上1-2圈;

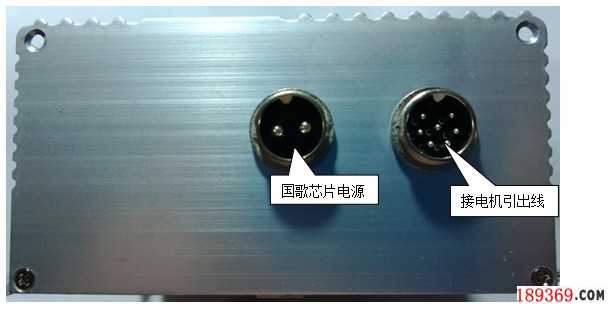

4、 接好电源线,并把旗杆电机插头跟控制器连接好,注意一定要插紧;

5、 把旗杆电机固定到旗杆上,然后用摇把手动升旗降旗一次;

6、 通电,进行升旗位置学习(参考说明书第六项);

7、 学习完毕就可以正常升降器操作,如果升旗时间跟国歌不同步,或者太快太慢,请参考说明书第二项调节升旗速度)

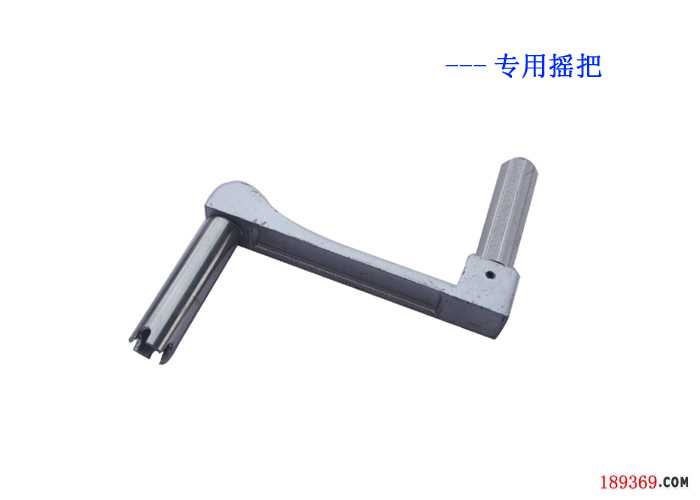

电动旗杆摇把



电动旗杆电机说明书

电动旗杆电机配件





 电动旗杆配件

六、升旗位置学习

1、 旗杆电机安装好以后,先用手动功能进行升旗降旗一次,以保证旗杆电机机械部分和钢丝绳没有故障,然后把旗帜降到一个合适的初始位置;

2、 检查旗杆电机滑块是不是在初始位置,准确初始位置应该在靠近手动摇杆这边,如果不在初始位置,请手动调到初始位置;

3、 把旗杆电机引出线插头跟控制器插座连接起来,并插紧,然后通电;

4、 长按遥控器设定键键5秒以上,听到控制器蜂鸣器发出长滴---的声音进入学习状态,按遥控器上升键,旗帜自动上升,到位后会自动停止,蜂鸣器鸣一声,表示自动完成学习,然后可以用电动旗杆遥控器正常操作。

5、 如果旗帜不用升到顶,可以按设定键进入学习状态后,按上升键到指定位置,然后按停止,再按设定键确定即可;







七、电动旗杆常见故障处理



故障现象

解决方法

使用或学习时旗帜不到位

检查机械部分和钢丝绳是否有卡死现象

按遥控器距离短或没反应

检查控制器有没有通电或遥控器电池状态

无显示

请检查输入电源

操作无反应

请检查控制器和电机的插头有没有插紧

八、系统保养

1、 旗杆如果长期不用,请将电机机械部分(轴承、钢丝绳导向块、导向杆、齿轮等)加注润滑油和黄油,以备下次能正常使用;

2、 在遇到大风天气时,请使用手动升降旗,以免钢丝绳出现乱绳现象;

3、 请经常检查钢丝绳顶端和尾端磨损情况,如有断丝现象,请及时更换;

4、 在雨季、冬季等季节,请保持控制器通电状态,以防结露现象损坏电机线圈和控制器电子元器件;

九、保修说明

1、 电动旗杆电机在销售之日起,发生故障,一年之内包换,二年之内免费维修(更换零件需收取成本费);

2、 人为损坏、极端天气(地震、大风天气使用导致损坏)、进水漏水导致的电机或控制器损坏等不属于保修范围;

3、 电动旗杆控制器保修同电机保修;


(文/电动旗杆电机)
