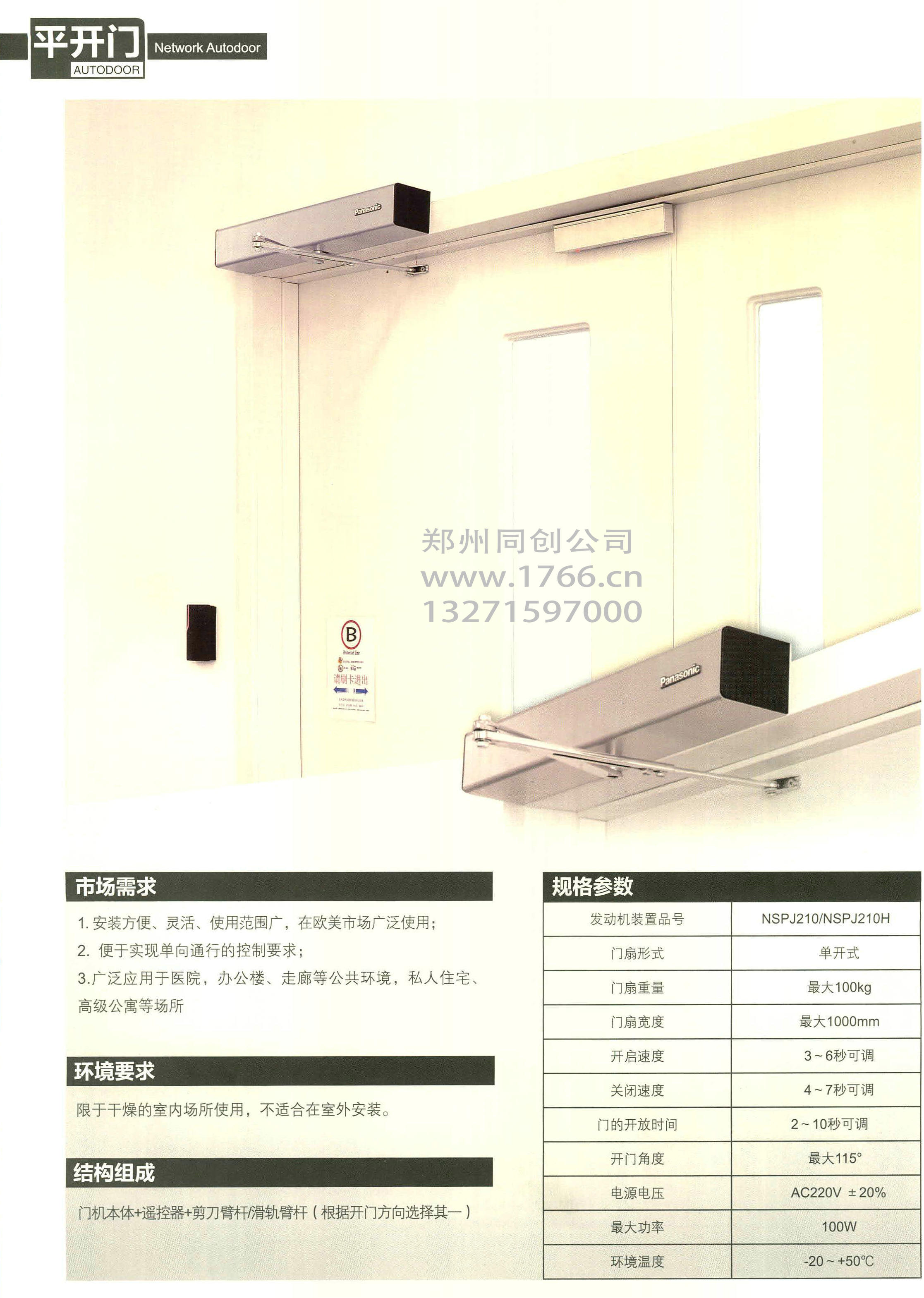

松下平开门机，发动机装置品号 nspj210，nspj210h，门扇重量100公斤，限于干燥室内使用，不适合在室外安装，安装方便灵活，使用范围广，在欧美市场广泛使用，广泛用于医院，办公楼，走廊等公共环境，私人住宅，高级公寓等场所。

松下90度开门机开关门速度调节功能,开门幅度调节功能,过热保护功能,控制系统,信号系统,延时关门时间调节功能,安全保护功能,防风闭扇保持功能,动力系统,可配电磁锁,开关门速度调节功能,已预先设置4组不同的开关门速度,可根据客户实际需求进行调整,延时关门时间调节功能,开门后延迟关闭时间可调,开门延时调节范围0.2～2秒,开门保持时间调节范围2～10秒,开门幅度调节功能,安全保护功能,门体运动过程中遇到阻力时自动停止运行,确保行人通行安全,过热保护功能,电机驱动模块具有过热保护功能，芯片超温时电机停止动作并报警，保护系统和行人安全,防风闭扇保持功能,在完全关闭待机状态下,当未收到开门信号而门被推开一定角度时,门会自动返回到关闭位置,该功能可以防止门被风或其他外力推开而偏离原有的关闭状态,控制系统,Panasonic控制系统,运行稳定,动力系统,德国进口马达,功率大,稳定耐用,信号系统,可配传感器,门禁,门铃开关等,选择丰富,可配电磁锁,平开式样技术参数最大门宽 1000mm 最大门重 100kg 门机尺寸 539mm×80mm×90mm（长、高、深）启闭速度 ≤17.24° /s多档可调开启力 59N 闭门力 65.4N 闭门保持力距 72.5N*N 停电时手动开启 29.4N 开门延时 1-60s 多档可调最大开启角度 115° 开启方式单向开启检测方式微波检测工作电压 AC 220V±10% 50Hz 使用温度 -20℃ - 50℃ 使用寿命满足50万次启闭寿命试验选配部品安全光幕传感器。

松下平开门机

松下自动平开门(松下90度平开门机)－松下捷帝系列自动平开门安装说明书,视频,维修保养服务中心价格,捷帝系列自动平开门，
是松下电工依靠自身雄厚研发实力，最新推出的一款自动平开门产品。
该产品广泛应用于工厂医院等处的紧急逃生通道、防火通道及办公室、私人住宅等场所
采用体积小、功率大的直流电机，配合传动效率高、噪音小的高速齿轮箱系统减速，即使频繁开闭，也可长期无故障运行.
微波传感器不易爱天气等自然因素影响，可靠性强，灵敏度高，提高整体安全性。
门体运行过程中遇到阻力时自动停止运行。确保行人通行安全。
开门后延迟关闭时间可调，四档调节时间分别为1秒、3秒、5秒、60秒。
在最大开启角度内（115度），可任意设定开门角度。通过内置电脑自学习完成后，每次开启将自动保持设置的开门幅度。
在完全关闭待机状态下，当未收到开门信号而门被推开一定角度时，门会自动返回到关闭位置，该功能可以防止门被风或其它外力推开而偏离原有关闭状态。

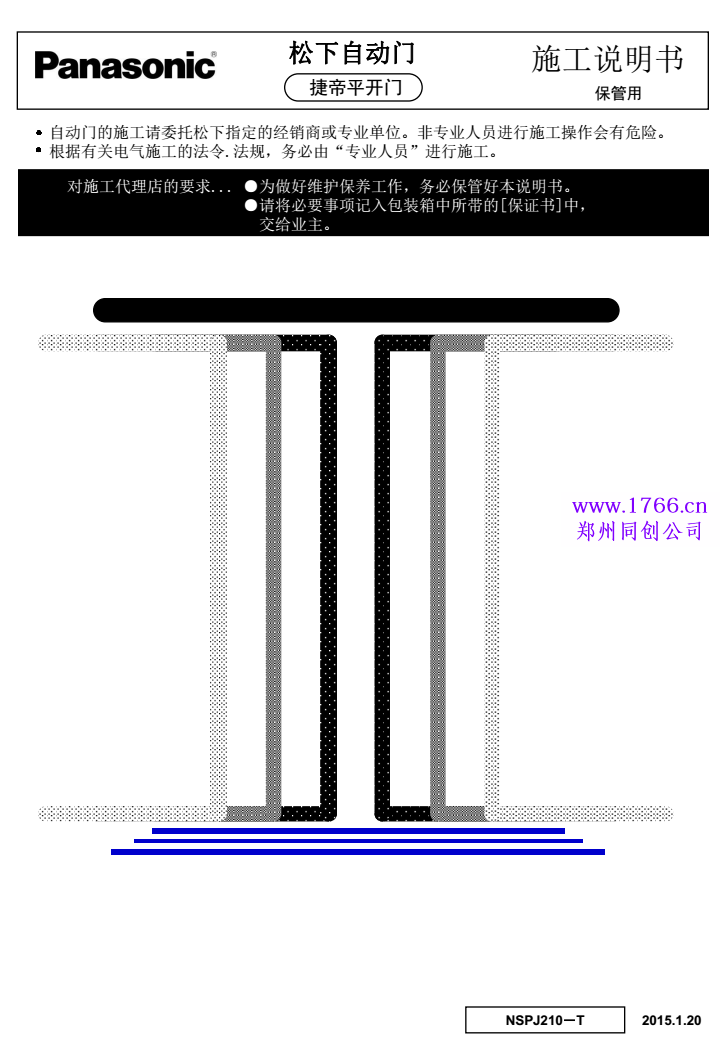

自动门的施工请委托松下自动门电动门指定的经销商郑州同创公司或专业单位。非专业人员进行施工操作会有危险。

根据有关电气施工的法令.法规，务必由“专业人员”进行施工。

2015.1.20

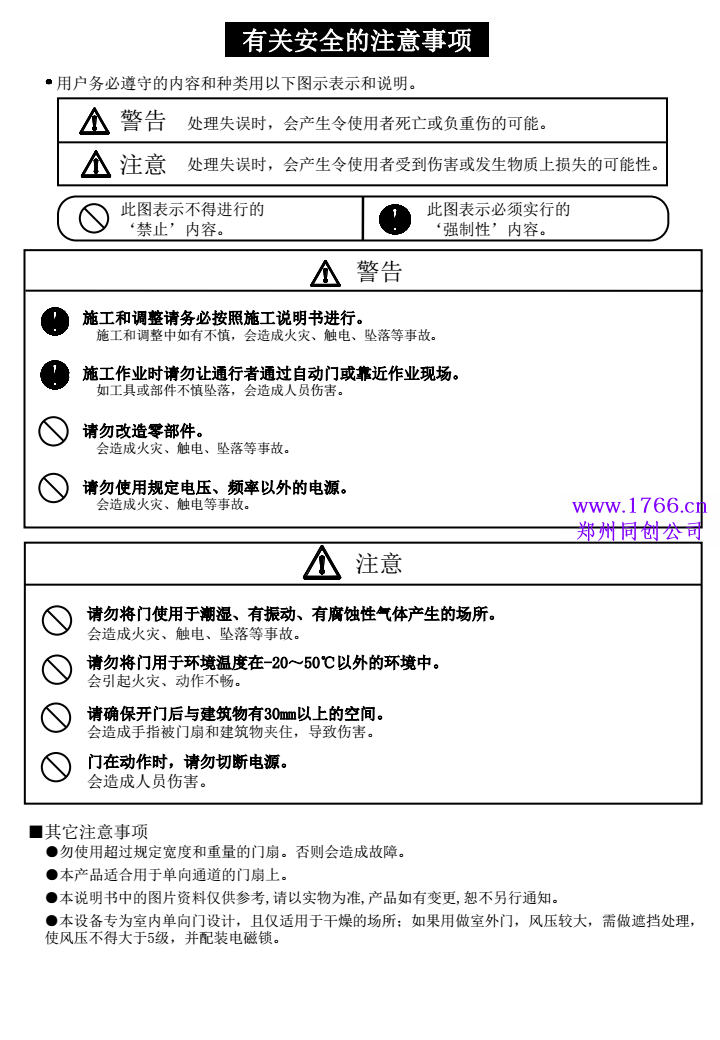

有关安全的注意事项

用户务必遵守的内容和种类用以下图示表示和说明。

■ 其它注意事项

● 勿使用超过规定宽度和重量的门扇。否则会造成故障。

● 本产品适合用于单向通道的门扇上。

● 本说明书中的图片资料仅供参考,请以实物为准,产品如有变更,恕不另行通知。

● 本设备专为室内单向门设计，且仅适用于干燥的场所；如果用做室外门，风压较大，需做遮挡处理，使风压不得大于5级，并配装电磁锁。

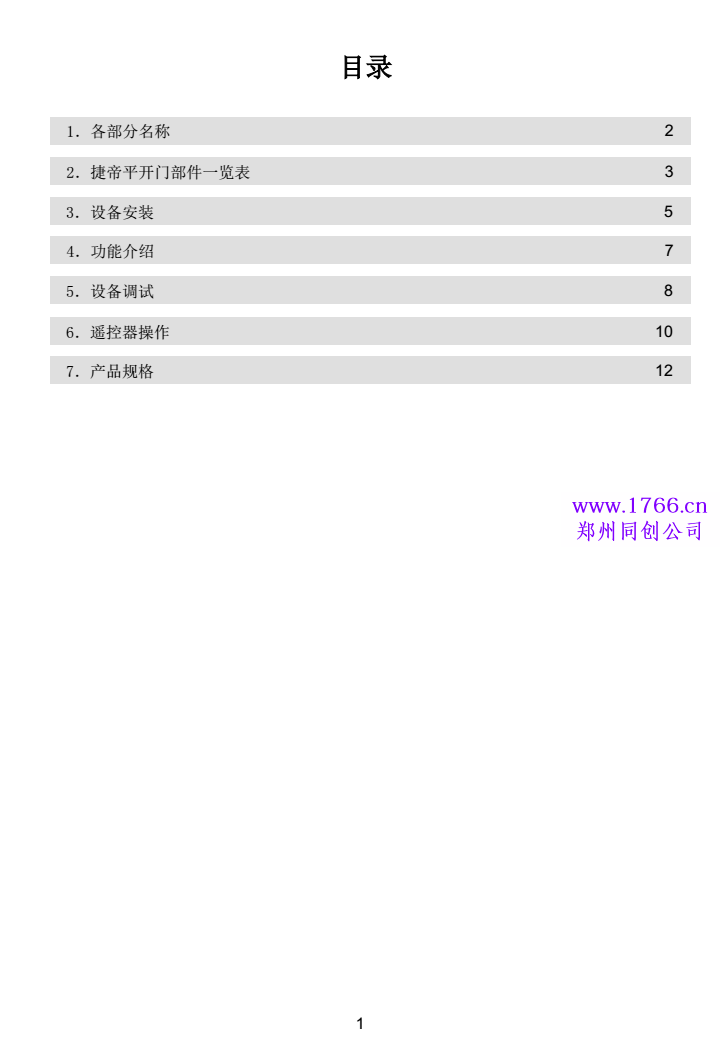

	目录
1．各部分名称		2

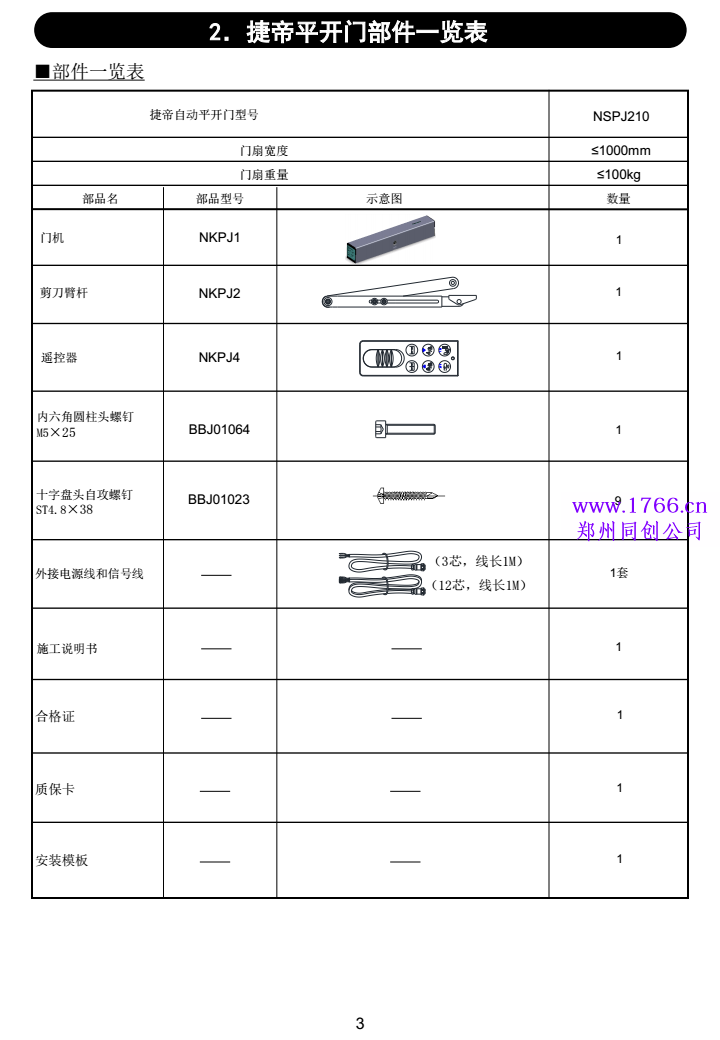

2．捷帝平开门部件一览表		3

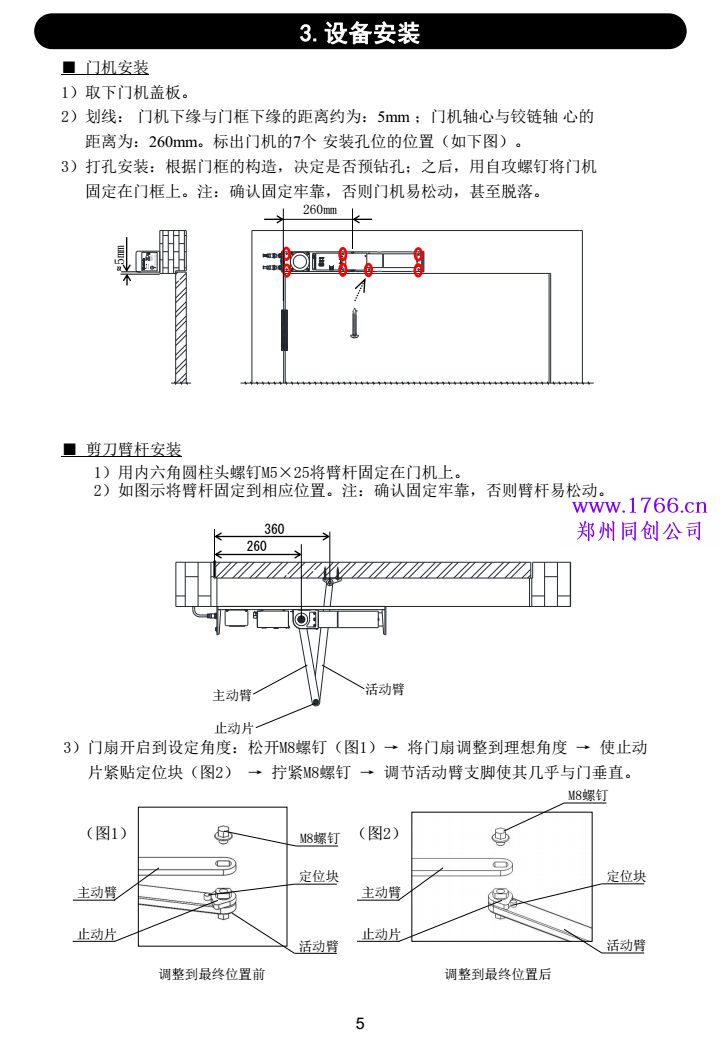

3．设备安装		5

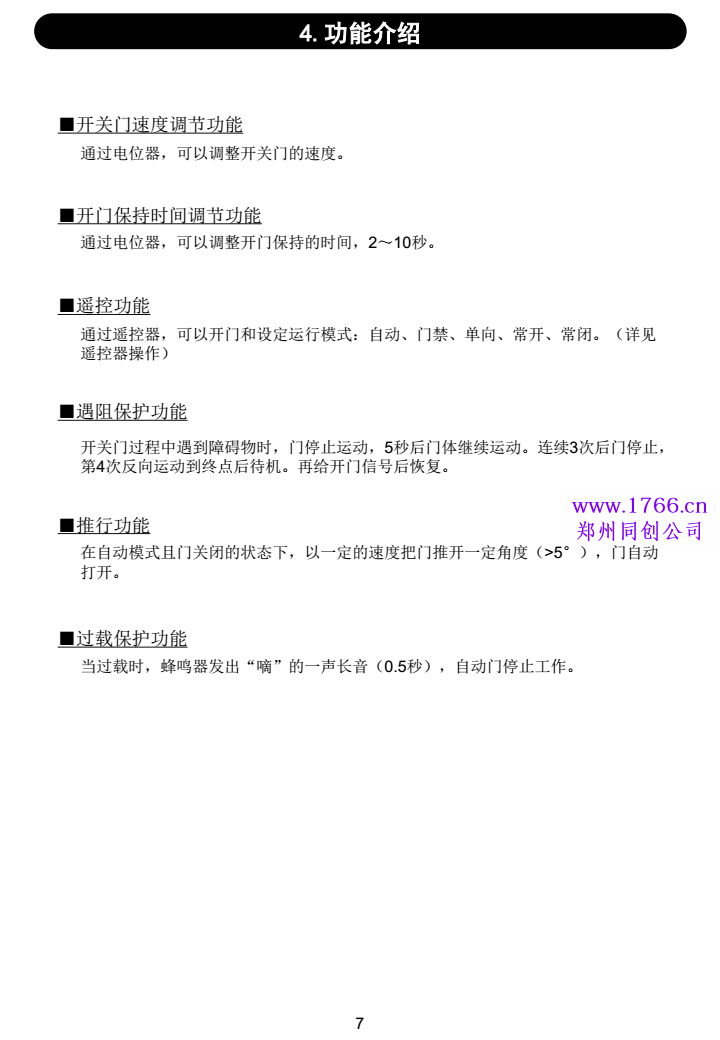

4．功能介绍		7

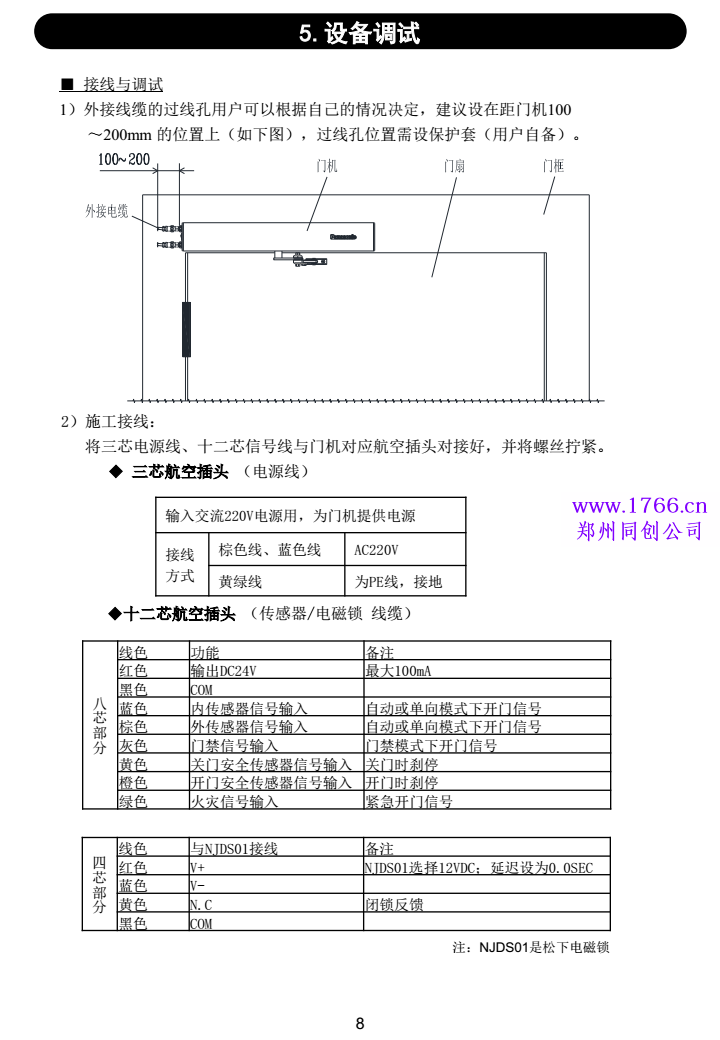

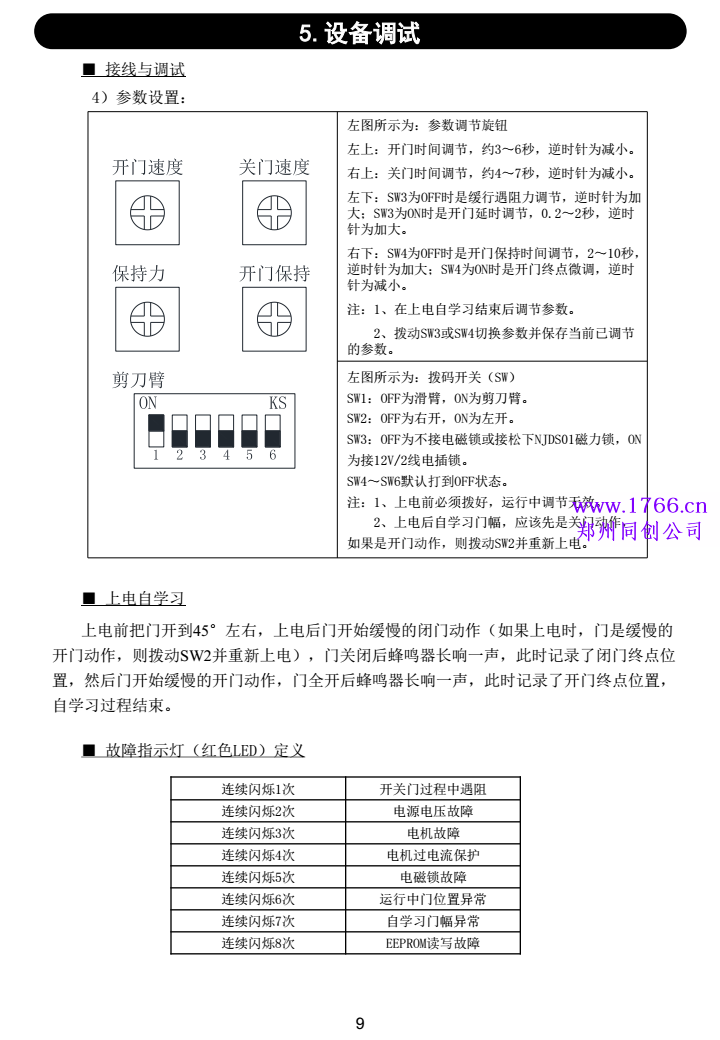

5．设备调试		8

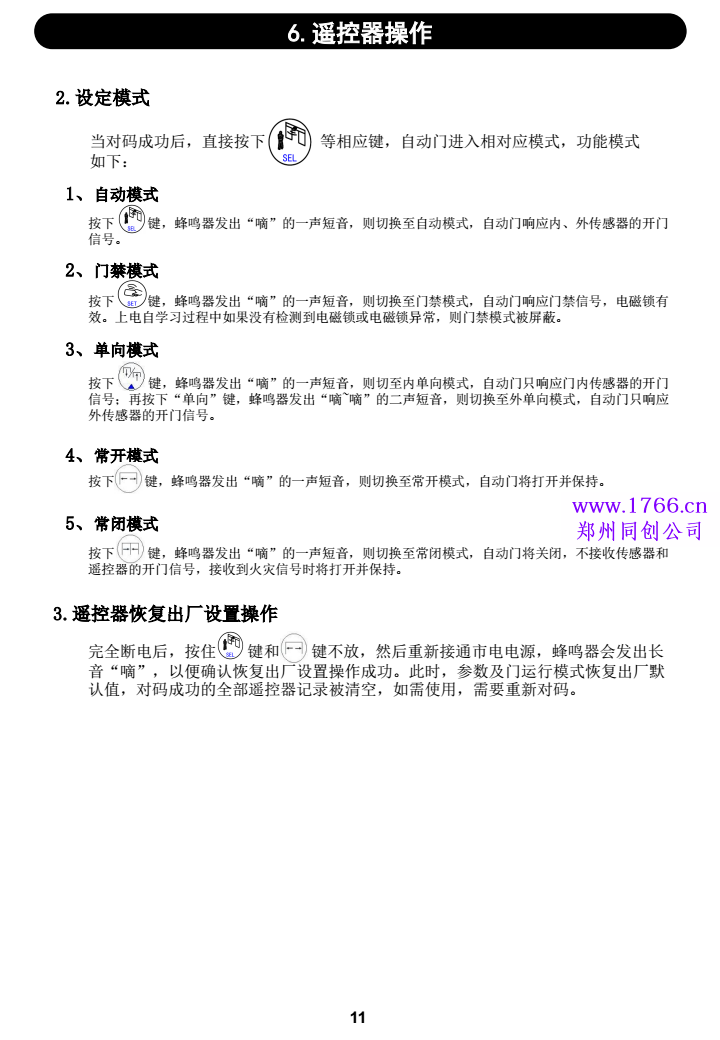

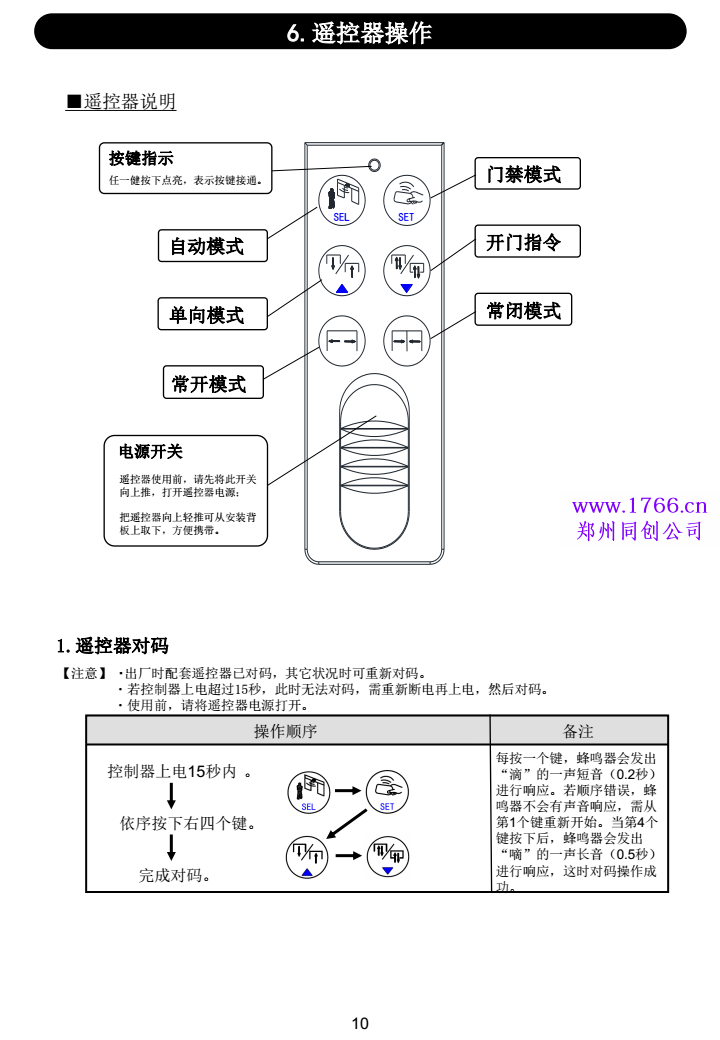

6．遥控器操作		10

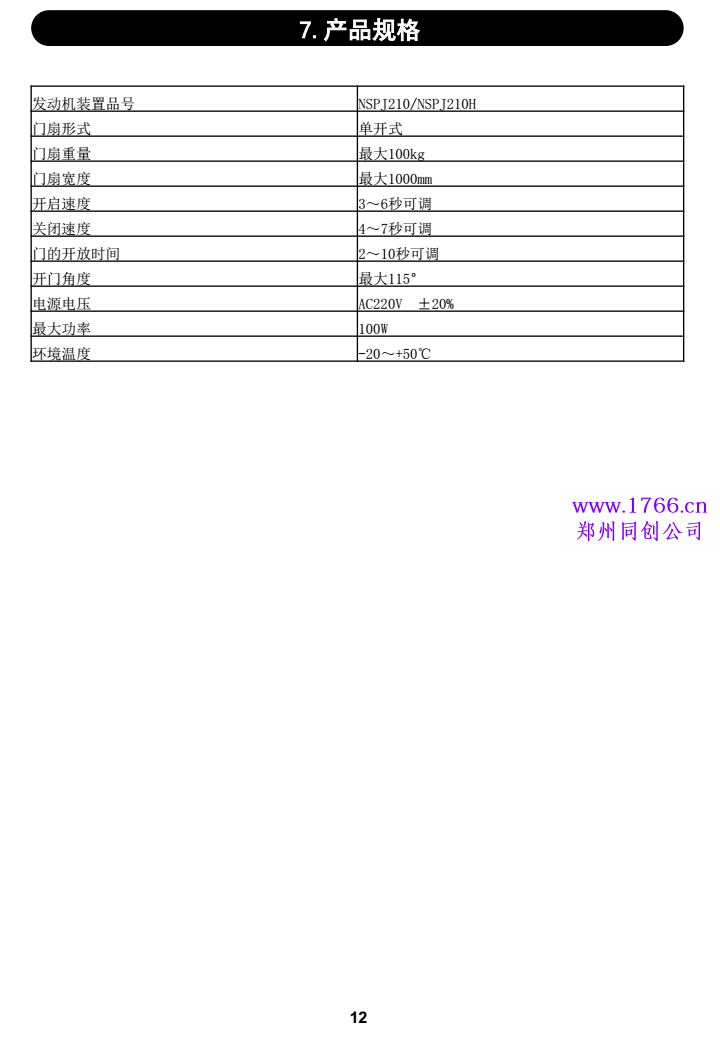

7．产品规格		12

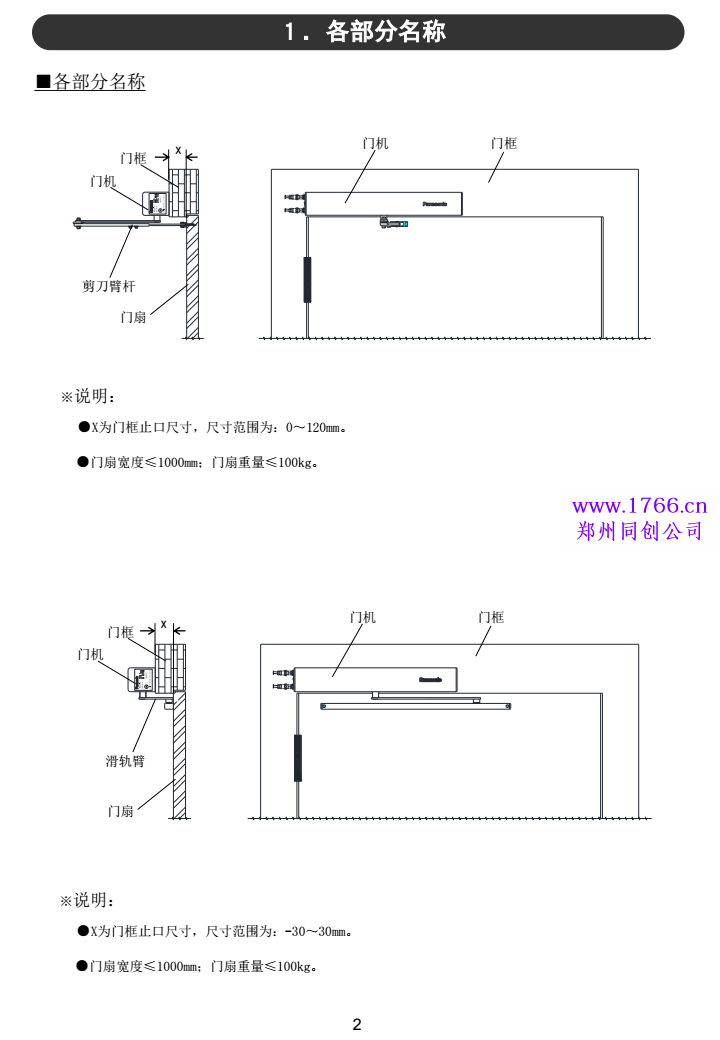

■ 各部分名称

门机门框

※说明：

● X为门框止口尺寸，尺寸范围为：0～120mm。

● 门扇宽度≤1000mm；门扇重量≤100kg。

门框 x

门机

门机门框

滑轨臂

门扇

※说明：

● X为门框止口尺寸，尺寸范围为：-30～30mm。

● 门扇宽度≤1000mm；门扇重量≤100kg。

捷帝自动平开门型号

NSPJ210

门扇宽度

≤1000mm

门扇重量

≤100kg

部品名

部品型号

示意图

数量

门机

NKPJ1

剪刀臂杆

NKPJ2

遥控器

NKPJ4

SEL SET

内六角圆柱头螺钉M5×25

BBJ01064

十字盘头自攻螺钉

ST4.8×38

BBJ01023

外接电源线和信号线

（3芯，线长1M）

（12芯，线长1M）

1套

施工说明书
