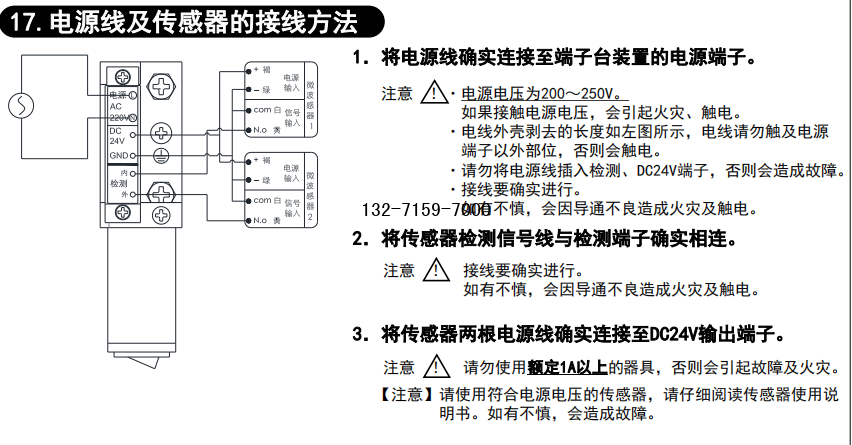

松下自动门电源线及传感器的接线方法，将电源线确实连接至端子台装置的电源端子。
注意
电源为200~250V。
如果接触电源电压，会引起火灾、触电。
·电线外壳剥去的长度如左图所示，电线请勿触及电源端子以外部位，否则会触电。
·请勿将电源线插入检测、DC24V端子，否则会造成故障。
·接线要确实进行。
如有不慎，会因导通不良造成火灾及触电。
2.将传感器检测信号线与检测端子确实相连。
注意
接线要确实进行。
如有不慎，会因导通不良造成火灾及触电。
3.将传感器两根电源线确实连接至DC24V输出端子。
请勿使用额定1A以上的器具，否则会引起故障及火灾。
注意
【注意】请使用符合电源电压的传感器，请仔细阅读传感器使用说
明书。如有不慎，会造成故障。
