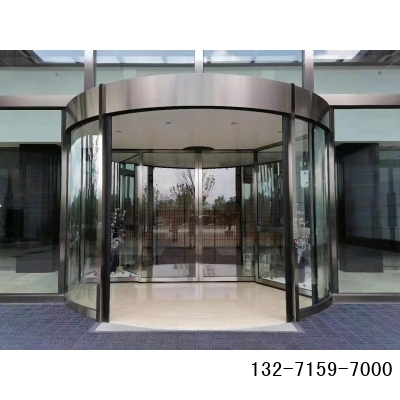

自动旋转门


两翼自动旋转门技术要求

两翼旋转自动门配置:

1、8mm无色透明钢化圆弧玻璃;
2、6mm无色透明钢化玻璃;
3、2.0mm铝板天花:氟碳喷涂LC1003-A闪银(选配);
4、1.2mm304#不锈钢包饰:本色拉丝(LC2002);
5、LED简灯(暖色3000K,3W)12只(选配)。
自动旋转门安装说明:
1、将外接220V电源及接零接地的RV3*2.5mrP电源线引至自动门门洞中间位置(预留线长3米),模式开关、开门开关至门机处需由业主预埋a20镀锌线管:
2、此门详细尺寸有待进一步测量确认绘图下单。

一、 本工程依据相关施工图纸(电子版)及相关规范及技术规程要求
二、 外型尺寸及数量
安装位置,规格型号(预留宽度×通行高×华盖高)(mm)数量 备注预留洞口
三、 外型尺寸及数量
1、一般性要求:设备本体(包括外购件)的设计、制造、检测和测试,应符合但不限于下列有关部门标准和规范:
承认的国际标准;
设备生产国的相关标准和规范;
国颁布的标准和规范;如果上述标准、规范发生变更或更新,须以最新的版本为准。
2、投标人必须具备的基本要求:
具有独立法人资格;
质保期为安装完成验收后2 年,包括更换备件和人工服务。
投标人提供的产品,旋转门立柱、门框采用国际标准 6063 T5 状态整体铝合金型材,全密闭封条,控制系统、驱动系统、安全系统等关键配置均为进口品牌。
企业具有 ISO9001 认证。
必须提供整门产品同时全部通过 ISO、CE、TUV 等欧美国家相关认证的资料,并为提供每樘门一定数额的保险保障。引进国外技术的须提供国际标准认证证书。
投标人提供的产品,必须保证是原厂品牌。
旋转门安装工程队伍须为该品牌原厂专业工程队。

投标人在中标后须免费为使用方培训两名维护保养技术工人。


3、旋转门技术参数:旋转门尺寸须满足整体建筑设计风格、室内大堂装饰设计要求及通行要求。旋转门数量:1 樘;

① 旋转门内直径: 3230 mm (可根据现场微调);

② 旋转门门翼高度:3200mm ;

③ 旋转门华盖高度: 400mm ;
④ 中间设自动平滑门,可自动感应平移打开 ;
⑤ 外饰面:拉丝不锈钢包饰。
⑥ 转门开口应该≧1502mm 并确保最大通行;内置自动平滑门,可以与甲方预留消防信号连接做到消防联动满足消防安全。


四、 自动旋转门外观要求:
1、 外饰面:(具体不锈钢的颜色样板须经业主及设计师认可)采用拉丝不锈钢(材质为 304,厚度为 1.2mm)外包。
2、 两翼旋转门扇玻璃:(具体玻璃的颜色样板须经业主及设计师认可)门扉玻璃选用不小于 6 ㎜透明钢化玻璃的门扇;弧型玻璃选用不小于 5+0.76+5mm 透明夹胶圆弧型玻璃。
3、 旋转门内照明灯罩与天花平齐,照明不应外露。
4、 门体外观要求通透感好、工艺精细、外表无明显接缝。
五、 旋转门门体受力结构要求:
5、 旋转门各部件(包括固定部件、运动部件、连接部件、紧固件)所用材料应满足设计通行高度,旋转门的结构强度设计要求的规定,要求采用无中轴强力复合型铝合金成型导轨结构;
6、 立柱、门框采用整体铝合金型材,全密闭封条,结构及厚度须满足旋转门刚度及耐冲击性要求;
7、 旋转门在制造、安装和维护使用过程中应采用环保材料,所释放的有害物质应符合室内环境检测标准的要求。
8、 安装单元应横平竖直,门口及门均无弯曲无变形,锚固件安装牢固;
9、 对所有的铝制构件及其他易腐蚀构件应进行适当的隔离处理,以避免电偶腐蚀。
10、门翼上应采用带防火装置的锁和隐蔽式螺栓。每扇门翼应安装挡风雨条,以保证良好的密封效果。
11、门体、门扇采用铝合金作为构件,其材质符合 GB 5237.1 中的要求;
12、采用碳钢作为构件,其材质符合 GB/T 699、GB/T 700 的要求;
13、滑轮要求采用材质弹性好、受力强度高、耐用且不易变形脱落的机械人专用进口橡胶轮;
14、自动旋转门的活动门扇与固定弧壁之间的间隙应不小于 25mm,门扇下沿距地面间隙应不小于 25mm。
六、 旋转门的玻璃材质要求:
1、 旋转门门体弧壁及门扇均按要求采用安全玻璃,破碎时不应有锋利的棱角与碎片。
2、 门扉玻璃要求采用透明钢化玻璃,其性能应符合 GB/T 9963 标准的规定,其厚度不小于 6 mm。
3、 门体弧壁要求采用夹层玻璃,其性能应符合 GB 9962 标准的规定,其厚度不小于 5+0.76PVB+5mm。
4、 透明门扇表面应具有醒目标志,清淅标识出玻璃的存在。
七、 旋转门安全系统参数要求:
1、 旋转门动态门扇撞击力必须小于 400N;
2、 旋转门的安全刹车距离必须小于 120mm;
3、 旋转门制动系统启动反映时间必须小于撞击最大动态冲击力和最大静态冲击力反映范围时间 0.75 秒;
4、 旋转门非接触式和接触式安全感应器总数量不小于 18 部,要求性能稳定,灵敏度高,厂家须详细描述各感应器位置分布及功能;
5、 非接触式感应器:出入口及旋转门部分防撞、防夹、防碰非接触式感应器均须为灵敏度较高的红外线感应器;
6、 接触式压力感应器:旋转门进出口右侧立柱垂直安装的压力传感器防护范围应从地面 100mm~1800mm 范围内。启动压力感应器所用的力必须小于 0.5kg,要求灵敏度高、材料耐用,并且不受气候,环境、温度所影响,厂家需标明其采用配置及方式;
7、 中间平滑门必须配备平滑门红外线防夹安全感应器,同时具有反弹及记忆功能;
8、 逃生方向上的门扇玻璃在任何位置上均易打破,打破所用的力应不大于 220N。
9、 自动门控制系统对门上所有传感器有自动检测功能,保证任何一种传感器失效
时,自检系统发出警示,并停止自动门运行。在未消除传感器故障时,禁止用去除此功能的方式,强制自动门运行。

八、 旋转门控制系统及驱动系统技术要求,厂家须详细描述其配置及性能参数:

1、电源:220V,50HZ;

2、自动旋转门电机:旋转门电机及中间平滑门电机要求运行稳定、噪音小,动力功率≤800W,照明功率≤500W;(厂家必须提供并详细描述其电机类型、电机功率、传动方式、制动方式及旋转门的旋转线速度参数)
3、自动旋转门控制箱:控制箱采用先进的主板或控制器,以各感应器、探测器和安装装置的信号进行处理。同时控制转速、照明、预留消防接口。旋转门操作器,控制各种工作状态。
4、变频器:变频控制要求一个变频控制两个电机以保证电机同步;
5、滑环(电信号传输处理器):厂家须详细描述滑环结构形式及功能,构筑材料要求为特殊耐用材质,滑环结构性能稳定为佳。
6、自动旋转门驱动部分采用带制动装置的变频式静音马达 2×0.37KW;达到低噪音运行。
九、 旋转门抗风能力要求:旋转门的结构设计必须保证在环境风速在 25 米/秒~28 米/秒的情况下结构不损坏,在风速在 15 米/秒~17 米/秒的情况下正常运行。


十、 自动旋转门的运行环境温度要求:旋转门应保证在-15℃~50℃温度下正常运行。


十一、 旋转门基本功能要求:旋转门均须具备如下功能:
1、夜间门锁:配备机械电子锁装置。
2、传动方式:齿轮传动
3、运行方式:
1) 旋转方式一:当有行人通过触发红外线移动探测器时,旋转门门翼由准备位置开始正常旋转,当行人离开探测区域后,门翼自动降至慢速至准备位置停止旋转,等待下一次感应器输入。
2)旋转方式二:旋转门门翼以慢速转动,当有行人通过触发红外线移动探测器时,门翼开始以正常速度旋转。当行人离开探测区域后,门翼自动降至慢速转动。
3)自动感应门通行:门翼一慢速旋转至中轴位置后停止旋转,中间自动感应门开始工作,感应门的开启由红外线移动探测器控制。
4)自动感应门常开:中间自动感应门自动开启到全开启位置。
5)关闭上锁:旋转门门翼以慢速旋转,旋转至上锁位置时门翼停止旋转,电子机械锁上锁后天花灯延时自动熄灭。
6)设三种等待状态:斜角停← →正常速;怠速← →正常速;封闭停← →正常速,方便在不同季节选择所需等待状态。
7)旋转门应与备用电源与消防报警系统联动,当紧急逃生按钮被触发时或大楼内消防控制中心消防联动信号输入时,门扉即全自动停于逃生位置,平开门自动完全打开,形成紧急出口,此时天花灯常亮。
8)、在“自动”模式及“连续转动”模式下按下残障按钮,无论是否已有人进入雷达探测范围,转门都将以慢速旋转 360°。
十二、 旋转门产品满足标准及资质要求:
1、必须满足并符合国标人行自动门安全标准 JG177-2005 及 JG305-2011 的相关规定
2、必须满足并且符合欧洲电器标准 CE 资质认证;
3、必须满足并且符合相关标准:GB 5237.1 铝合金建筑型材(第一部分 基材)、GB/T 9962 夹层玻璃、GB/T 9963 钢化玻璃、GB/T 699 优质碳素结构钢、GB/T 700 优质碳素结构钢、JG/T 177 自动门
旋转门厂家均须逐条详细描述以上技术性能参数及各项要求。
十三、 旋转门产品安装前技术要求:
一. 旋转门安装前地面条件
1.型两翼全自动旋转门在安装前要求现场要预留宽:最大外形尺寸+10mm,高:总高+10mm 的门洞。
2.洞下方的地面可做大理石地面或石材拼花,其地面不平度在内直径+600mm 范围内误差不大于±2.0mm。
3.在现场需留有一个放置设备的储备间(不小于 10 平方米),用于旋转门相关的精密部件和施工工具的临时存放。
4.根据工期要求,地面石材需于安装前 5 日铺装完毕,冬季施工时还需延长几天以利水泥固化。旋转门内部地面铺设材料,必须在旋转门安装前指定,否则将影响门体的安装。5.地面应完成结构层的铺设,其承载力不小于 500KG/平米
6.地面下方不应有重要的水电网络管线通过,否则在施工旋转门的过程中有损坏现象,厂家不负责。
二.门洞口结构
1.旋转门洞口尺寸应与建筑设计图纸相符
2.洞口上方如有结构梁,其承载力应足够支撑其上方荷载,并保证变形范围不影响旋转门顶棚结构。
3.洞口上方如为混凝土结构,抹灰层误差应在 3 毫米内,否则须加装与旋转门表面处理相同材质的密封用型材。
4.如现场洞口结构形式变化,应及时通知厂家,并一同寻求解决办法。
三.外接电源
1.自动旋转门外接电源为 220V,50HZ,3×2.5 平方包芯铜线,如需消防联动,甲方须预留消防信号线,电源线应从洞口上方引入,具体位置由甲方现场工程师指定,原则上以不外露,走暗线。
2.现场应提供 220V,10A 动力电源,以利于安装工作顺利进行。
四、自动旋转门与周边装饰的配合
1.旋转门两边的玻璃隔断应与旋转门的固定结点相对,但门体任何部位不得用于隔断的固定。
2.旋转门上部为玻璃隔断时,其下沿与旋转门顶部的距离为 10 毫米。
3.由于自动旋转门顶部承重为 0 公斤,因此门体上方的建筑及装修结构应于门体安装前处理完毕。
