旗杆安装指南 — 预埋件·避雷·基础施工 3 步搞定

一、旗杆预埋件基础图（工程级）

以下为电动单循环锥形旗杆的标准预埋件基础图纸，标注了全部关键尺寸与材料参数：

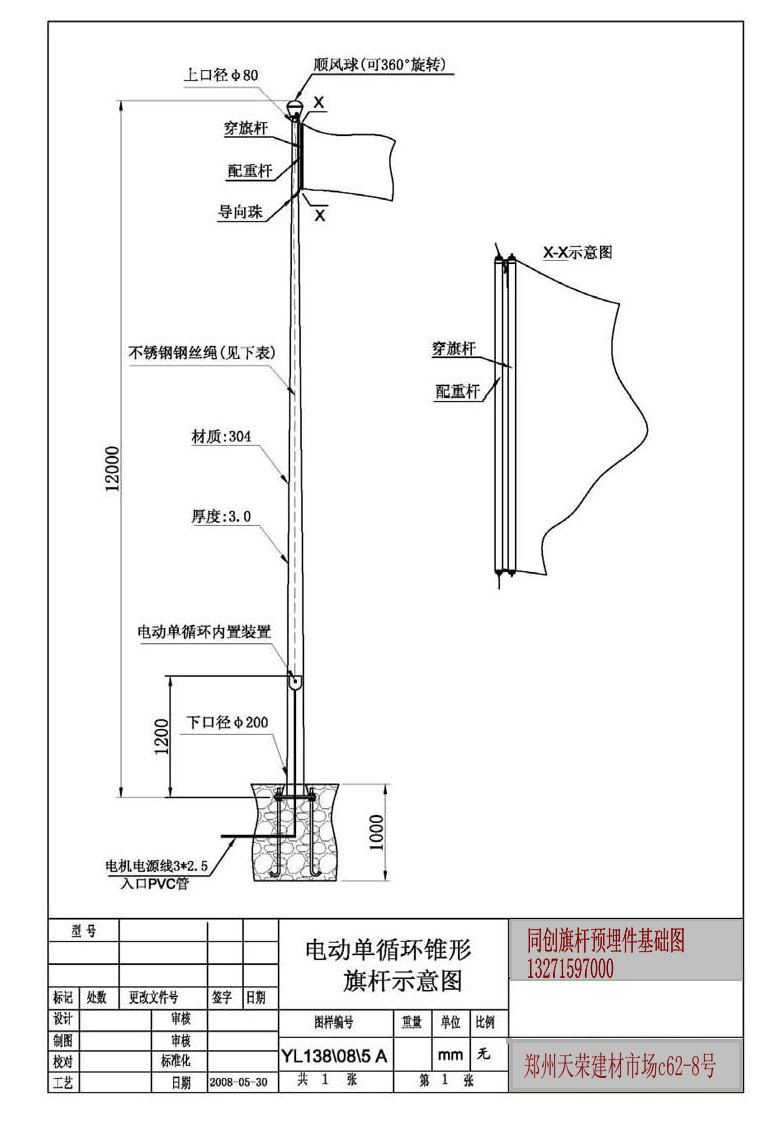

▲ 同创旗杆预埋件基础图 — 电动单循环锥形旗杆示意图
材质 304 / 壁厚 3.0mm / 上口径 Φ80 / 下口径 Φ200 / 总高 12000mm / 基础深 1000mm / 电机电源线 3×2.5 入口 PVC 管

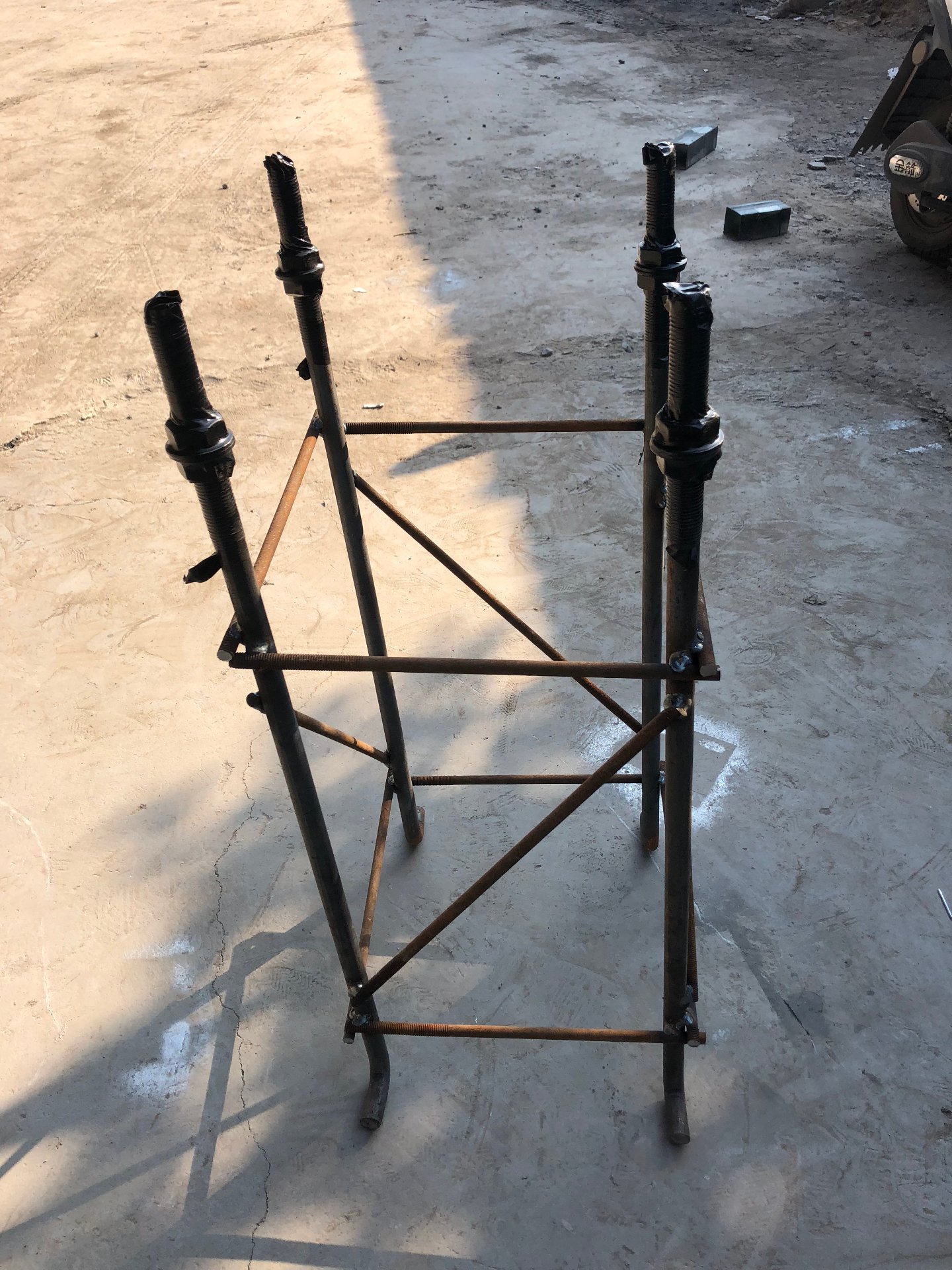

▲ 旗杆预埋件实拍 — Q235地脚螺栓M20×800 + 4Φ箍筋焊接框架，浇筑前定位校正状态

1.1 图纸关键参数提取

1.2 不同高度预埋件图纸（9–17 米 / 17–25 米）

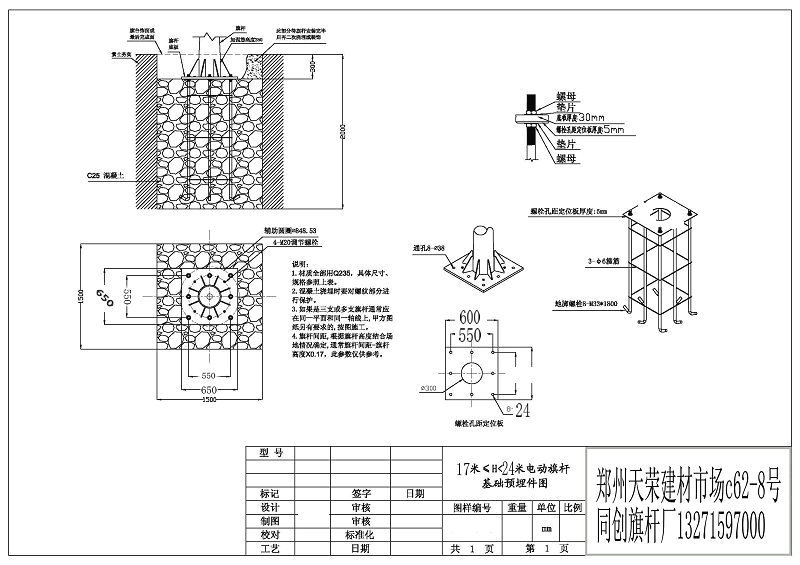

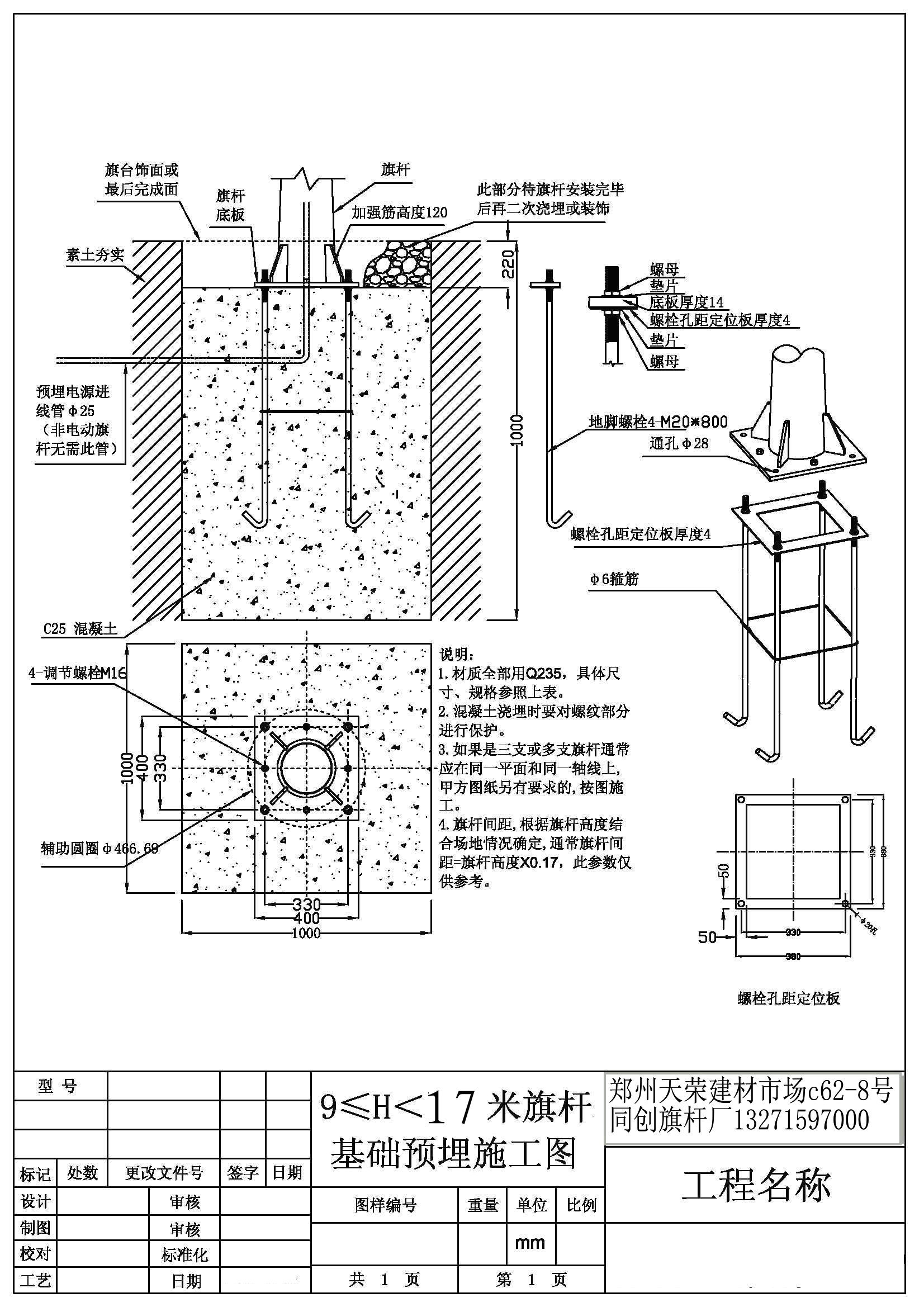

▲ 左：9≤H<17 米旗杆基础预埋施工图 | 右：17≤H≤24 米电动旗杆基础预埋件图
两套图纸均含：混凝土强度C25、配筋规格、辅助圈尺寸、螺栓孔距定位板参数

二、旗杆安装三步流程

1主要步：预埋件基础浇筑

1. 根据旗杆高度确定基础尺寸（12米标准款：800×800×1000mm 深度）
2. 放置预埋件固定板（确保地脚螺栓间距精确），用水平仪校正水平
3. 绑扎钢筋笼（Φ10 螺纹钢双层双向，保护层≥40mm）
4. 支模后浇筑 C25 商砼，振捣密实，养护 ≥7 天
5. 预留电机电源线 PVC 管出口（如选电动版），做好防水封堵

▲ 旗杆出厂待装状态 — 红色法兰底座 + 锥形抛光杆体，等待基础养护完成后吊装就位

2第二步：旗杆吊装与竖立

1. 清理基础面，检查预埋螺栓螺纹是否完好，涂黄油防锈
2. 使用吊车（或手动葫芦）将旗杆垂直吊起，对准法兰孔位缓缓落下
3. 初步紧固螺母（不拧死），用两台经纬仪或激光垂准仪校正垂直度
4. 确认垂直偏差 ≤1‰ 后对称交叉紧固螺母（力矩扳手，M20 螺栓力矩约 250N·m）
5. 安装调节螺丝微调垂直度，最终锁死定位螺母

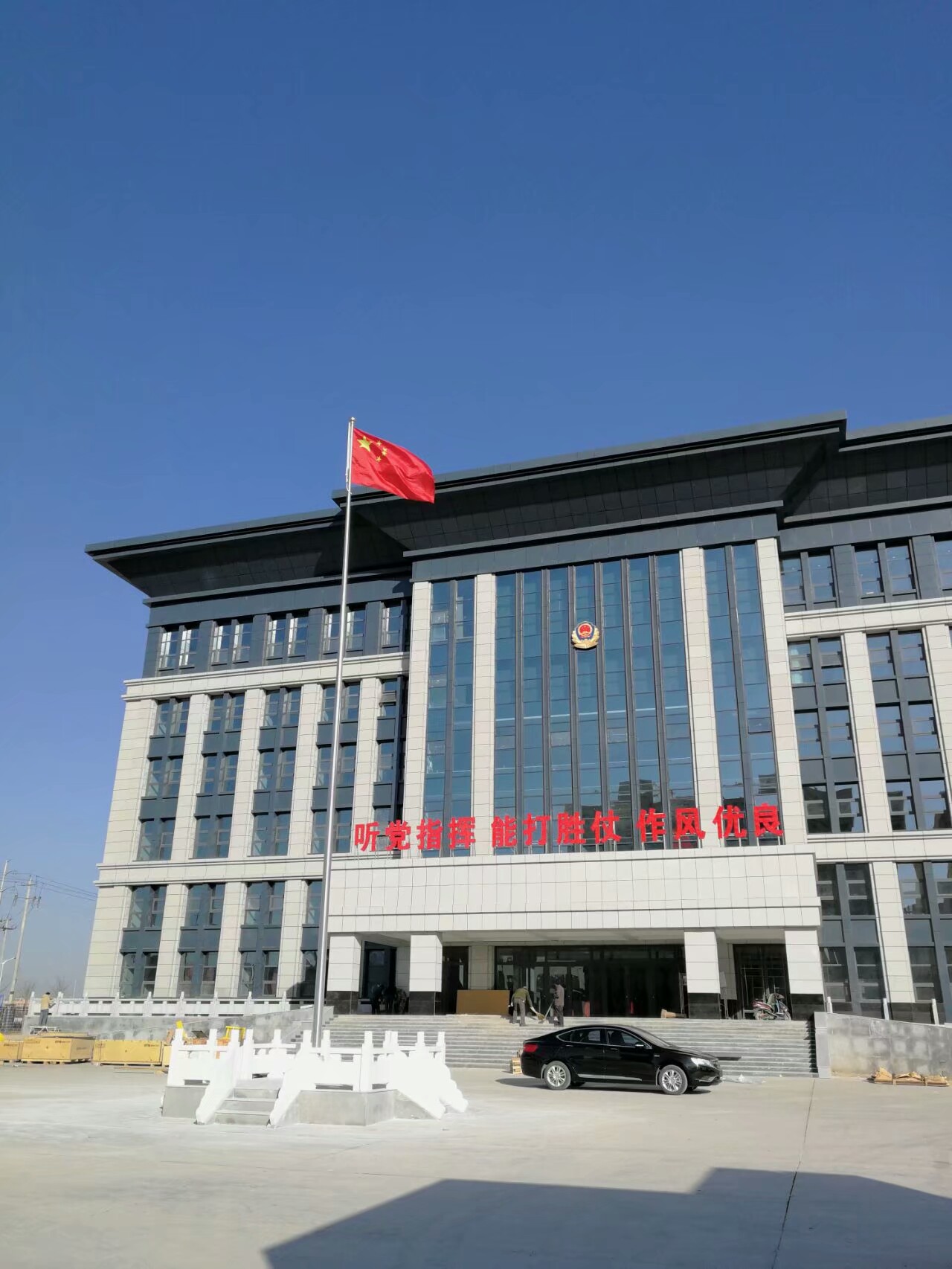

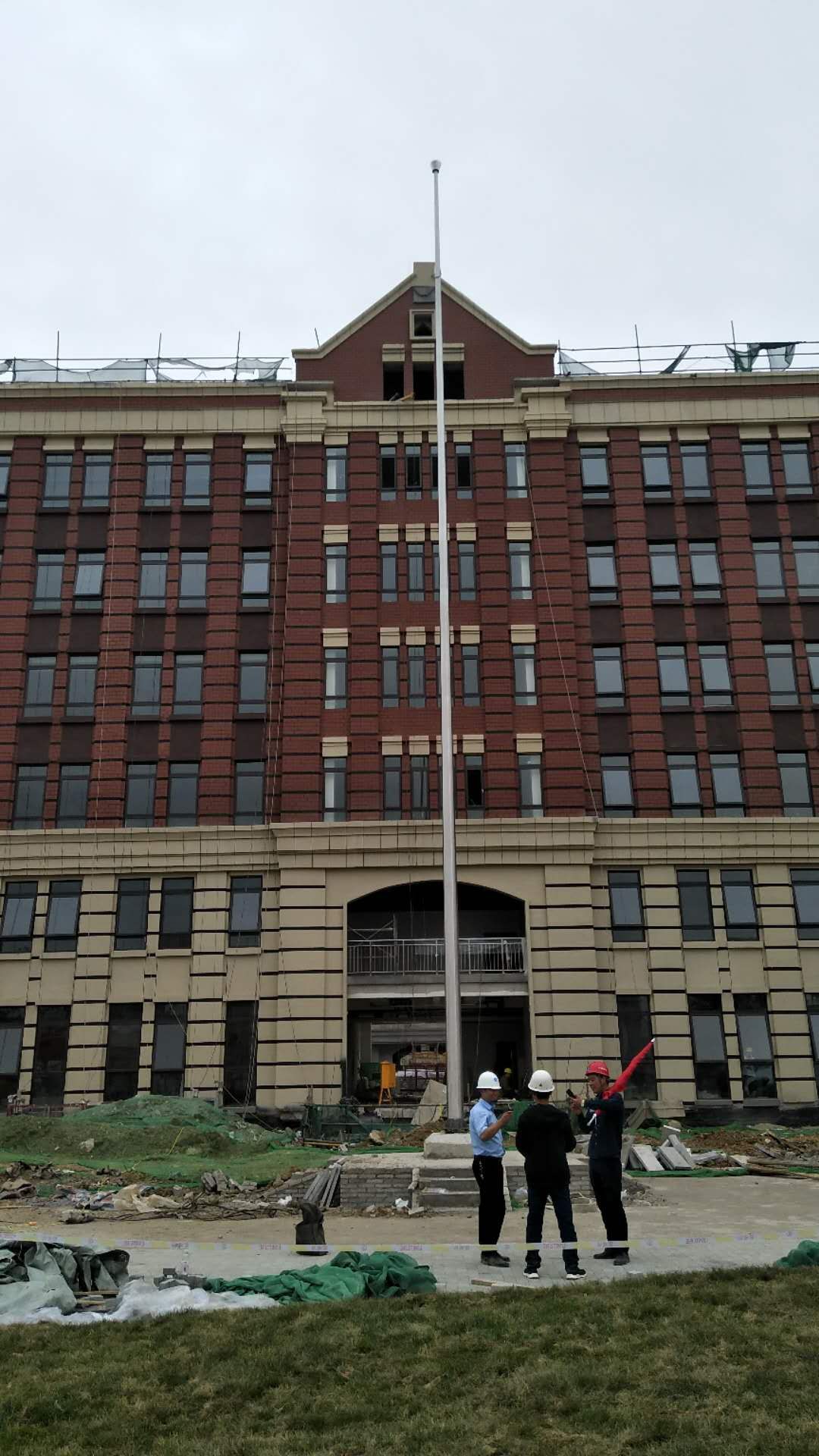

▲ 左：政府机关大楼前旗杆安装实景 | 右：学校建筑前旗杆避雷连接施工中

3第三步：附件安装与调试

1. 穿入钢丝绳（SUS304，按图纸规格），挂好配重珠串和导向珠
2. 安装挂旗杆、顺风球座、旗帜（先试运行确认无缠绕）
3. 电动版：接通电源，设置 YFU 控制箱参数（升旗时间/降旗时间/停止位）
4. 测试遥控器和定时功能（至少循环 3 次）
5. 清理现场，交付使用说明书和保修卡

三、避雷接地 & 表面处理工艺

3.1 旗杆避雷 — 强制性安全要求

根据 GB50057《建筑物防雷设计规范》，户外金属旗杆属于接闪器范畴。当旗杆高度超出周边建筑或位于空旷区域时，必须满足以下要求：

• 旗杆顶部加装 SUS304 同材质避雷针（长度 ≥300mm，尖端锐利）
• 用 ≥40×4mm 镀锌扁钢将旗杆法兰盘与建筑物防雷引下线可靠焊接
• 独立式旗杆需单独做接地极（2.5m 长 L50×5 角钢打入地下，接地电阻 ≤4Ω）
• 每年雷雨季前委托有资质单位检测一次，留存检测报告
• 政府机关、学校、公共场馆的旗杆避雷是消防/安检验收必查项

3.2 表面处理 — 五道水抛环境拉丝

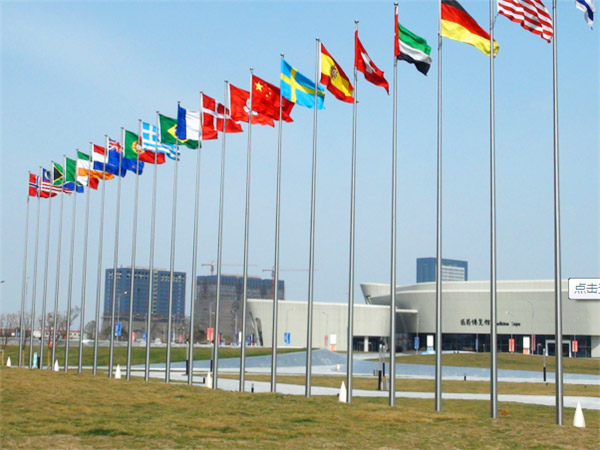

▲ 左：五道水抛拉丝表面处理效果 | 右：多根旗杆阵列安装完成后全景

同创旗杆杆体经过五道水抛环境拉丝处理工序：

1. 粗磨去毛刺 — 去除焊缝余高和表面氧化皮
2. 细砂轮精磨 — 使表面平整光滑
3. 180# 抛光布轮初抛 — 初步呈现金属光泽
4. 320# 抛光布轮精抛 — 细腻均匀拉丝纹理
5. 钝化清洗 + 封油 — 形成致密钝化膜，增强耐候性

处理后旗杆表面呈现均匀连续的拉丝纹理，视觉高档感强，且不易留指纹和划痕。

四、移动旗杆 — 不必预埋的灵活方案

▲ 同创移动旗杆底座 — 加重钢板框架结构，不必预埋即可使用

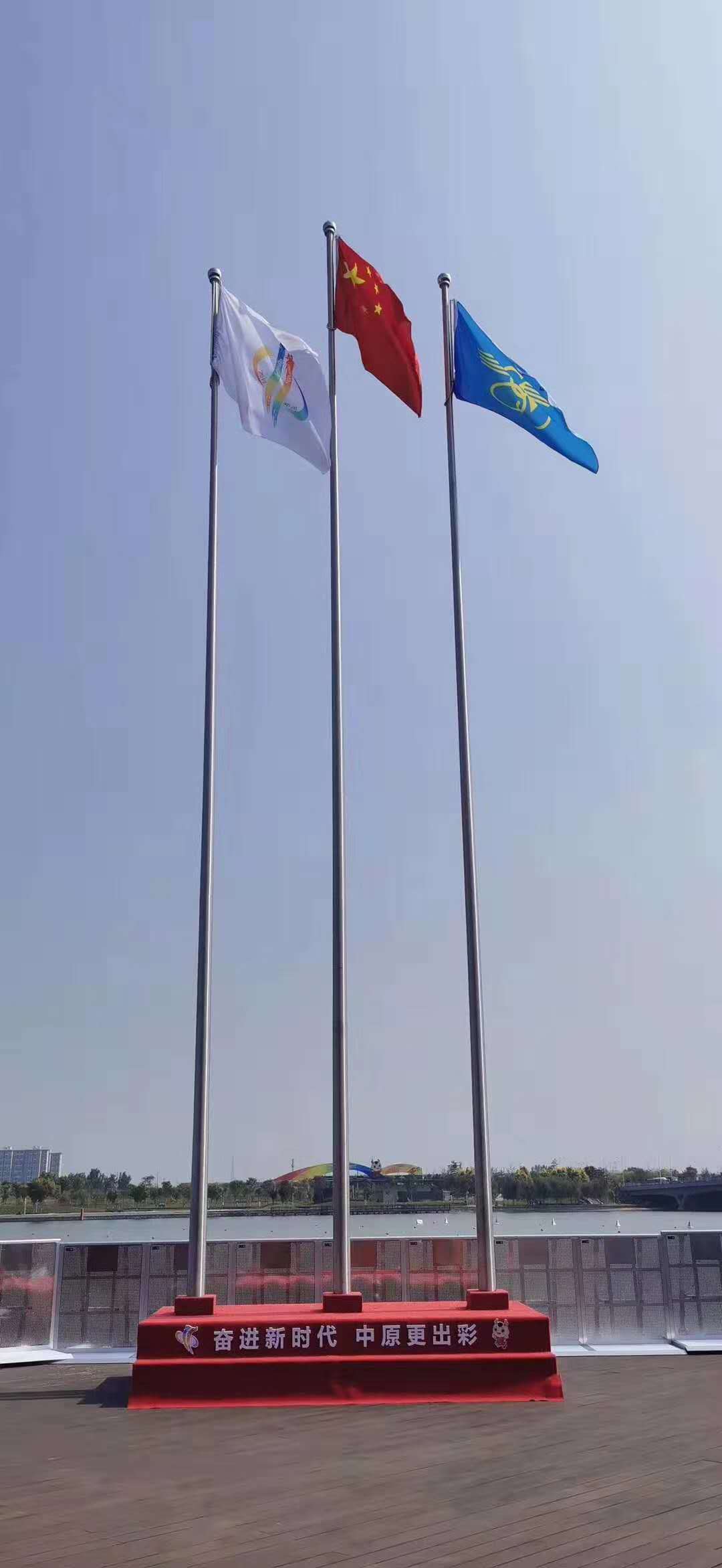

▲ 可移动旗杆底座实拍 — 加重框架+可调支腿，展会/临时活动/已硬化地面即放即用

当场地条件不允许开挖预埋（如已完成硬化地面、临时活动场地、室内展厅等），移动旗杆底座是较优解决方案：
